教学楼综合布线设计方案

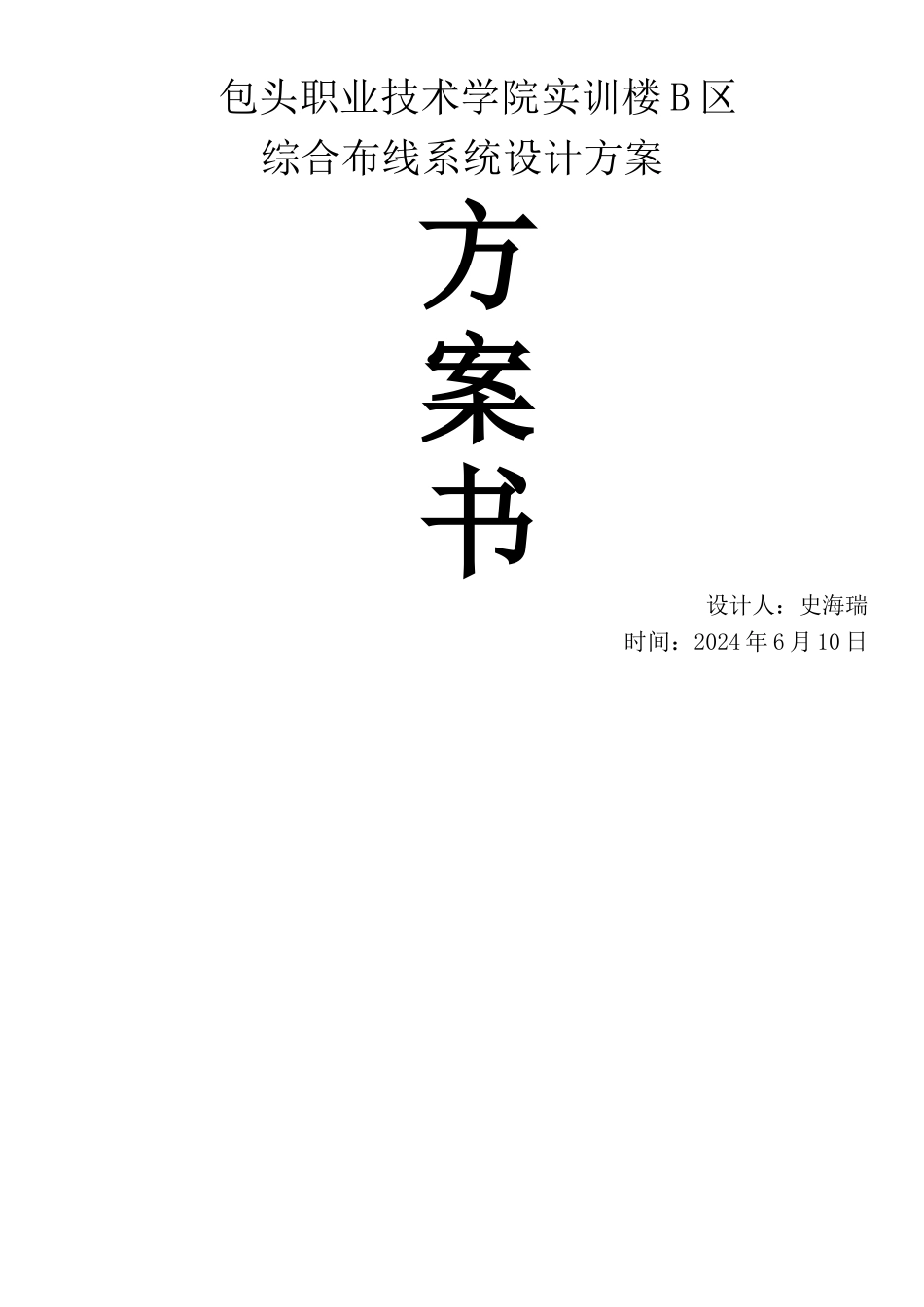

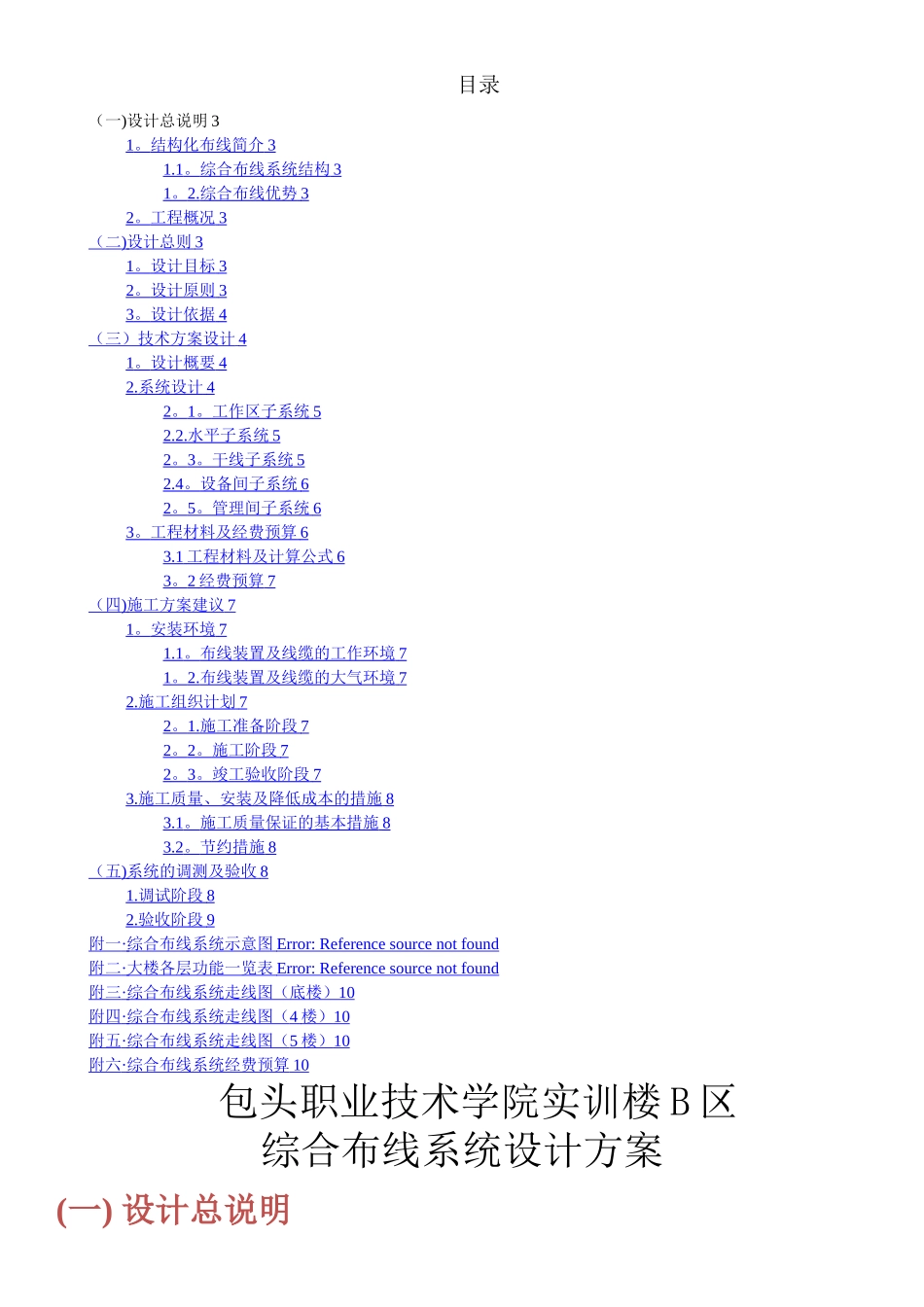

包头职业技术学院实训楼 B 区综合布线系统设计方案方案书设计人：史海瑞时间：2024 年 6 月 10 日目录（一)设计总说明 31 。 结构化布线简介 3 1.1 。 综合布线系统结构 3 1 。 2. 综合布线优势 3 2 。 工程概况 3 （二 ) 设计总则 3 1 。 设计目标 3 2 。 设计原则 3 3 。 设计依据 4 （三）技术方案设计 4 1 。 设计概要 4 2. 系统设计 4 2 。 1 。 工作区子系统 5 2.2. 水平子系统 5 2 。 3 。 干线子系统 5 2.4 。 设备间子系统 6 2 。 5 。 管理间子系统 6 3 。 工程材料及经费预算 6 3.1 工程材料及计算公式 6 3 。 2 经费预算 7 （四 ) 施工方案建议 7 1 。 安装环境 7 1.1 。 布线装置及线缆的工作环境 7 1 。 2. 布线装置及线缆的大气环境 7 2. 施工组织计划 7 2 。 1. 施工准备阶段 7 2 。 2 。 施工阶段 7 2 。 3 。 竣工验收阶段 7 3. 施工质量、安装及降低成本的措施 8 3.1 。 施工质量保证的基本措施 8 3.2 。 节约措施 8 （五 ) 系统的调测及验收 8 1. 调试阶段 8 2. 验收阶段 9 附一 · 综合布线系统示意图 Error: Reference source not found 附二 · 大楼各层功能一览表 Error: Reference source not found 附三 · 综合布线系统走线图（底楼） 10 附四 · 综合布线系统走线图（ 4 楼） 10 附五 · 综合布线系统走线图（ 5 楼） 10 附六 · 综合布线系统经费预算 10 包头职业技术学院实训楼 B 区综合布线系统设计方案(一) 设计总说明1. 结构化布线简介1.1.综合布线系统结构综合布线系统一般由六个独立的子系统组成,采纳星型结构布放线缆，可使任何一个子系统独立的进入综合布线系统中,其六个子系统分别为：工作区子系统(Work Location）、水平子系统（Horizontal）、管理区子系统（ Administration ）、干线子系统（ Backbone) 、设备间子系统(Equipment）、建筑群子系统(Campus).这 6 个子系统的每一部分都相互独立，可以单独设计、单独施工和单独管理，更换其中一个子系统时,均不会影响其他子系统。（参见附一 · 综合布线系统示意图 ) 1.2.综合布线优势结构化综合布线系统是在传统布线方法上的一次重大革新,其线缆的传输能力百倍于旧的传输线缆,接口模式已成为国际通用的标准,并把旧的各种标准兼容在内.因此用户无...
