数据中心运行可视化平台项目技术方案v1.0VIP专享

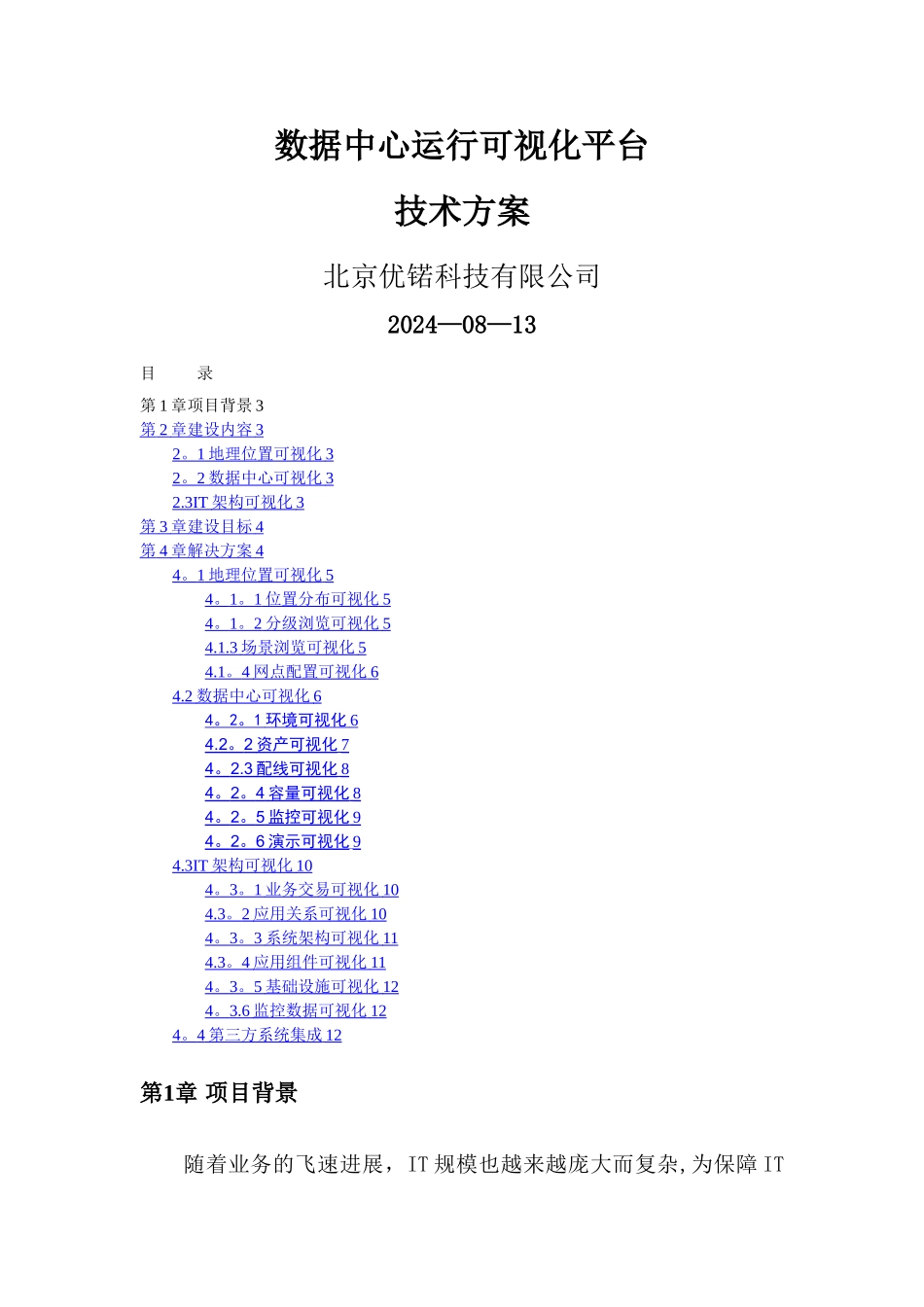

数据中心运行可视化平台技术方案北京优锘科技有限公司2024—08—13目 录第 1 章项目背景 3第 2 章建设内容 3 2 。 1 地理位置可视化 3 2 。 2 数据中心可视化 3 2.3IT 架构可视化 3 第 3 章建设目标 4 第 4 章解决方案 4 4 。 1 地理位置可视化 5 4 。 1 。 1 位置分布可视化 5 4 。 1 。 2 分级浏览可视化 5 4.1.3 场景浏览可视化 5 4.1 。 4 网点配置可视化 6 4.2 数据中心可视化 6 4 。 2 。 1 环境可视化 6 4.2 。 2 资产可视化 7 4 。 2.3 配线可视化 8 4 。 2 。 4 容量可视化 8 4 。 2 。 5 监控可视化 9 4 。 2 。 6 演示可视化 9 4.3IT 架构可视化 10 4 。 3 。 1 业务交易可视化 10 4.3 。 2 应用关系可视化 10 4 。 3 。 3 系统架构可视化 11 4.3 。 4 应用组件可视化 11 4 。 3 。 5 基础设施可视化 12 4 。 3.6 监控数据可视化 12 4 。 4 第三方系统集成 12 第1章 项目背景随着业务的飞速进展，IT 规模也越来越庞大而复杂,为保障 IT系统的正常运行,针对各类管理对象已完成了监控系统的基础建设，关注各类管理对象的数据采集、异常报警，并取得了良好的监控效果。在建设过程中,比较缺乏从统一可视化的角度，整合监控数据，构建整合的可视化操作平台.目前监控系统的操作方式和使用界面在易用性、友好性方面有待进一步提升，充分发挥监控平台对日常工作的支撑作用.存在如下问题:监控展示缺乏从业务到 IT 的端到端全景视图，各个技术团队只能看到管理范围内的监控对象和内容，缺乏对关联业务和所依赖基础设施的关联分析和可视化管理能力，对系统整体的理解存在一定偏差。应用系统监控缺乏全景视角,各个系统采纳独立监控的方式，无法从应用端到端管理的角度,实现跨系统的监控分析和可视化管理，在出现应用系统运行出现故障时，无法快速定位到发生故障的根源应用系统，同时,在一个应用系统监控报警时,无法推断其所影响的关联应用系统。应用层监控与系统层监控整合程度较低，当应用系统出现故障时，无法快速定位是应用本身问题，还是所支撑的 IT 组件问题。同时，在系统层面出现故障时,无法直观评估其所影响的应用系统范围.系统层监控与物理层监控脱节，当系统层出现故障时，无法定位其所依赖的基础设施和硬件设备。同时,当物理设备出现故障时,无法推断其所影响的系统平台范...
