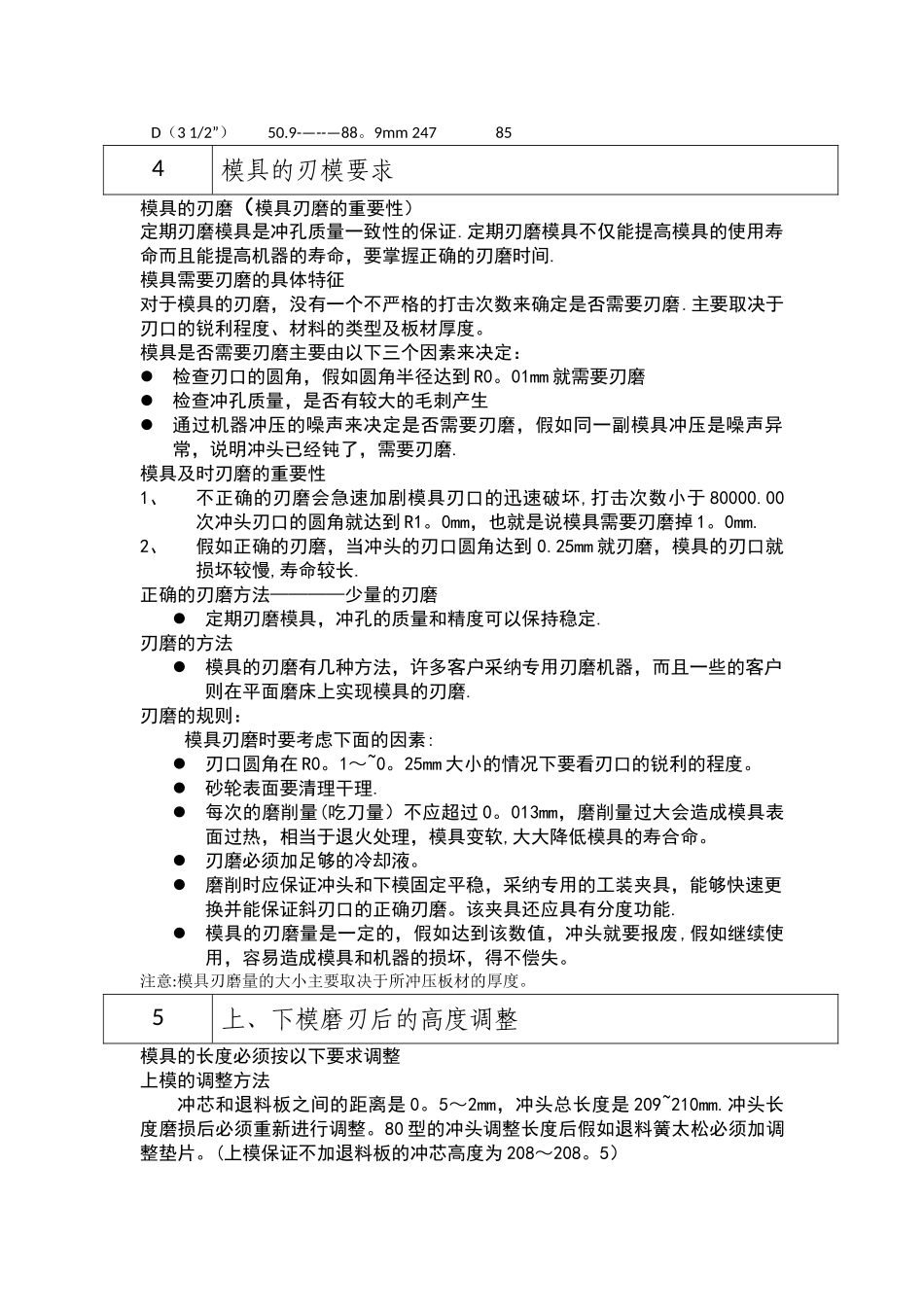

数控冲床安全操作培训教程亚威—日清纺冲床机架为封闭的 O 型结构,经过回火炉定性热处理,刚性好,变形小.这样可以保证产品的质量与模具的使用寿命,整体机架便于运输与安装。图示(液压站)2轴的配置及传动原理、轴名数控转塔冲床由 X、Y、A、C、Z(HPH 机型无 Z 轴)组成。X、Y 轴移动板料进行加工,采纳伺服马达驱动,通过高精度滚珠丝杠转变为直线导轨上的直线运动.X 轴横梁 Y 轴滚珠丝杆Y 轴直线导轨A(T)轴为转塔亚威-日清纺的转塔采纳日本合金铸铁厚转塔结构(日清纺公司制造提供),具有稳定性好,模具导向精度高、寿命长的特点。其通过链条传动,插销定位。其通常配置一般有 26 工位(带 2 个自动分度模位)、36 工位(带 2 个自动分度模位)、38 位(带 2 个自动分度模位)、40 工位(带 2 个自动分度模位).C 轴为旋转工位(自动分度模位).工位分为固定工位和旋转工位。固定工位只能 0 度或 90 度放置模具。0 度是指工位转到冲头正下方模具长边方向与机床 X 轴平行,90 度是指与 X 轴垂直.(102 和 309两个工位为 45 度键位)旋转工位则没有角度的限制,可以任意角度的旋转。3模具的拆装、保养的注意事项模具的分类数控冲床模具分为标准模具和特别模具两大类,标准模具可以冲压各种形状孔,特别模具主要有百叶窗、敲落孔、凸台、沉头孔等成型模具,以及滚筋、滚剪、滚轮等滚压模具.5.2 模具的大小 模具根据大小主要分为 工位(大小) 加工范围 夹钳加工死区 X Y A(1/2") 1。6———12。79mm162 35 B(1 1/4”) 12。8--——31。75mm 184 55 C(2”) 31。76——-—50.89mm 247 65X 轴工件原点Y 轴X 轴滚珠丝杆X 轴直线导轨链 条定位销转 塔旋转工位固定工位冲芯退料板下模上模温 度 设 定旋钮散热器主油泵电机 D(3 1/2”) 50.9-—--—88。9mm 247 854模具的刃模要求模具的刃磨(模具刃磨的重要性)定期刃磨模具是冲孔质量一致性的保证.定期刃磨模具不仅能提高模具的使用寿命而且能提高机器的寿命,要掌握正确的刃磨时间.模具需要刃磨的具体特征对于模具的刃磨,没有一个不严格的打击次数来确定是否需要刃磨.主要取决于刃口的锐利程度、材料的类型及板材厚度。模具是否需要刃磨主要由以下三个因素来决定:检查刃口的圆角,假如圆角半径达到 R0。01mm 就需要刃磨检查冲孔质量,是否有较大的毛刺产生通过机器冲压的噪声来决定是否需要刃磨,假如同一副模具冲压...
