数控加工技术教案

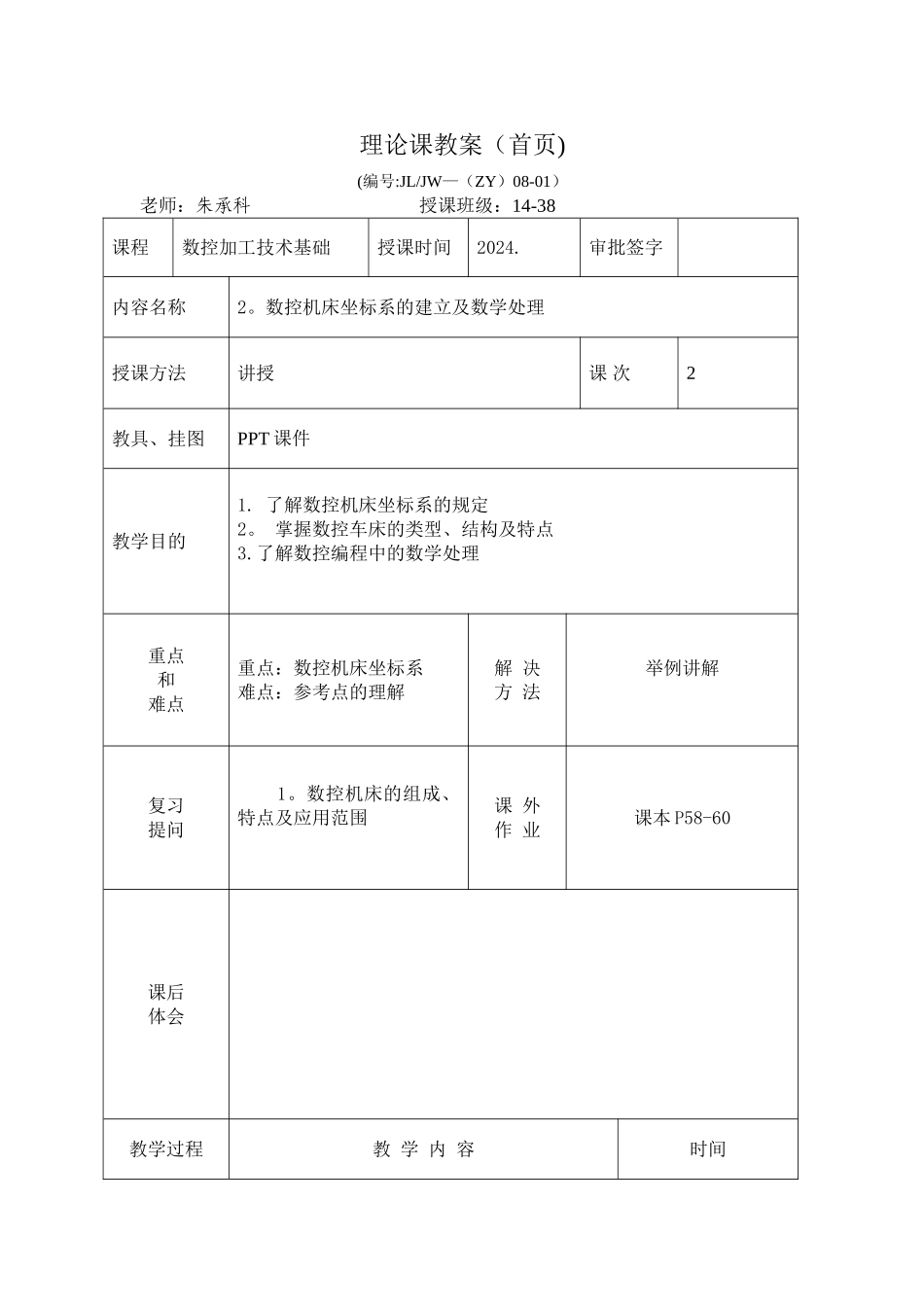

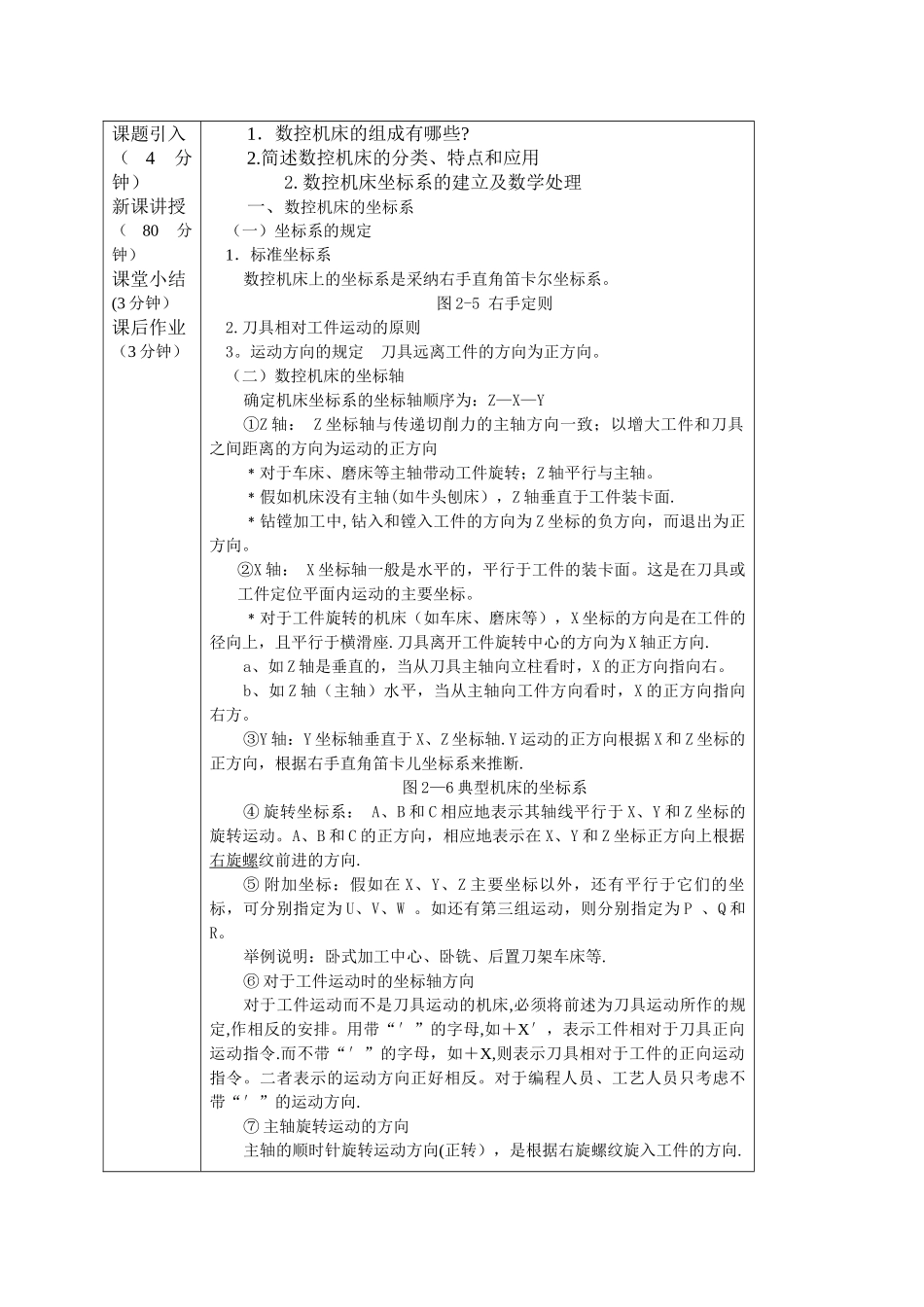

理论课教案（首页)(编号:JL/JW—（ZY）08-01）老师：朱承科 授课班级：14-38课程数控加工技术基础授课时间2024.审批签字内容名称2。数控机床坐标系的建立及数学处理授课方法讲授课 次2教具、挂图PPT 课件教学目的1. 了解数控机床坐标系的规定2。 掌握数控车床的类型、结构及特点3.了解数控编程中的数学处理重点和难点重点：数控机床坐标系难点：参考点的理解解 决方 法举例讲解复习提问 1。数控机床的组成、特点及应用范围课 外 作 业课本 P58-60课后体会教学过程教 学 内 容时间课题引入（4分钟）新课讲授（80分钟）课堂小结(3 分钟）课后作业（3 分钟）1．数控机床的组成有哪些?2.简述数控机床的分类、特点和应用2.数控机床坐标系的建立及数学处理一、数控机床的坐标系（一）坐标系的规定1．标准坐标系数控机床上的坐标系是采纳右手直角笛卡尔坐标系。图 2-5 右手定则2.刀具相对工件运动的原则3。运动方向的规定 刀具远离工件的方向为正方向。（二）数控机床的坐标轴确定机床坐标系的坐标轴顺序为：Z—X—Y①Z 轴： Z 坐标轴与传递切削力的主轴方向一致；以增大工件和刀具之间距离的方向为运动的正方向﹡对于车床、磨床等主轴带动工件旋转；Z 轴平行与主轴。﹡假如机床没有主轴(如牛头刨床），Z 轴垂直于工件装卡面.﹡钻镗加工中,钻入和镗入工件的方向为 Z 坐标的负方向，而退出为正方向。②X 轴： X 坐标轴一般是水平的，平行于工件的装卡面。这是在刀具或工件定位平面内运动的主要坐标。﹡对于工件旋转的机床（如车床、磨床等），X 坐标的方向是在工件的径向上，且平行于横滑座.刀具离开工件旋转中心的方向为 X 轴正方向.a、如 Z 轴是垂直的，当从刀具主轴向立柱看时，X 的正方向指向右。b、如 Z 轴（主轴）水平，当从主轴向工件方向看时，X 的正方向指向右方。③Y 轴：Y 坐标轴垂直于 X、Z 坐标轴.Y 运动的正方向根据 X 和 Z 坐标的正方向，根据右手直角笛卡儿坐标系来推断.图 2—6 典型机床的坐标系④ 旋转坐标系： A、B 和 C 相应地表示其轴线平行于 X、Y 和 Z 坐标的旋转运动。A、B 和 C 的正方向，相应地表示在 X、Y 和 Z 坐标正方向上根据右旋螺纹前进的方向.⑤ 附加坐标：假如在 X、Y、Z 主要坐标以外，还有平行于它们的坐标，可分别指定为 U、V、W 。如还有第三组运动，则分别指定为 P 、Q 和R。举例说明：卧式加工中心、卧铣、后置刀架车床等.⑥ 对于工...
