数电课程设计基于Multisim的乒乓球游戏机控制电路设计

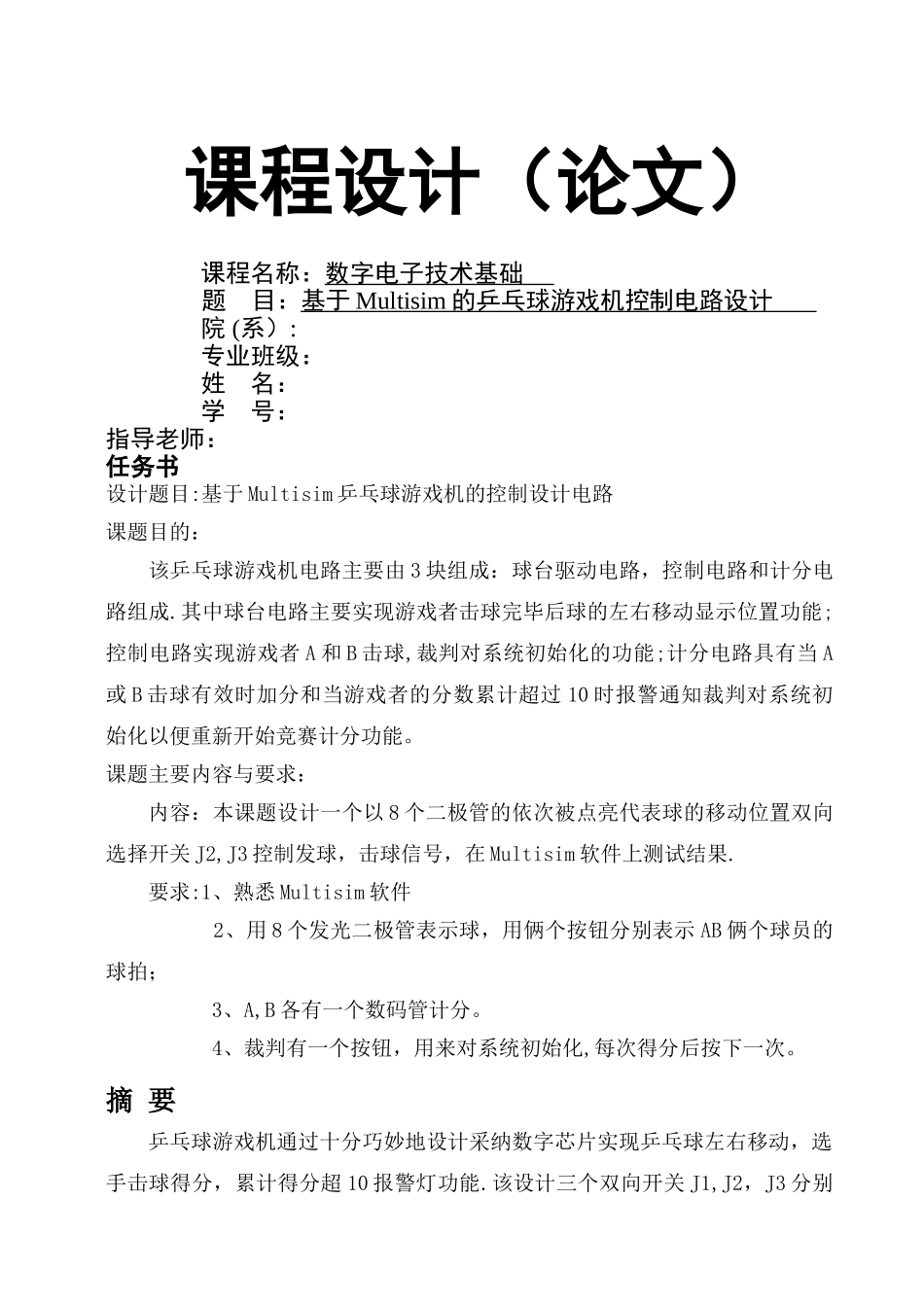

数电课程设计基于Multisim的乒乓球游戏机控制电路设计_第1页
1/8

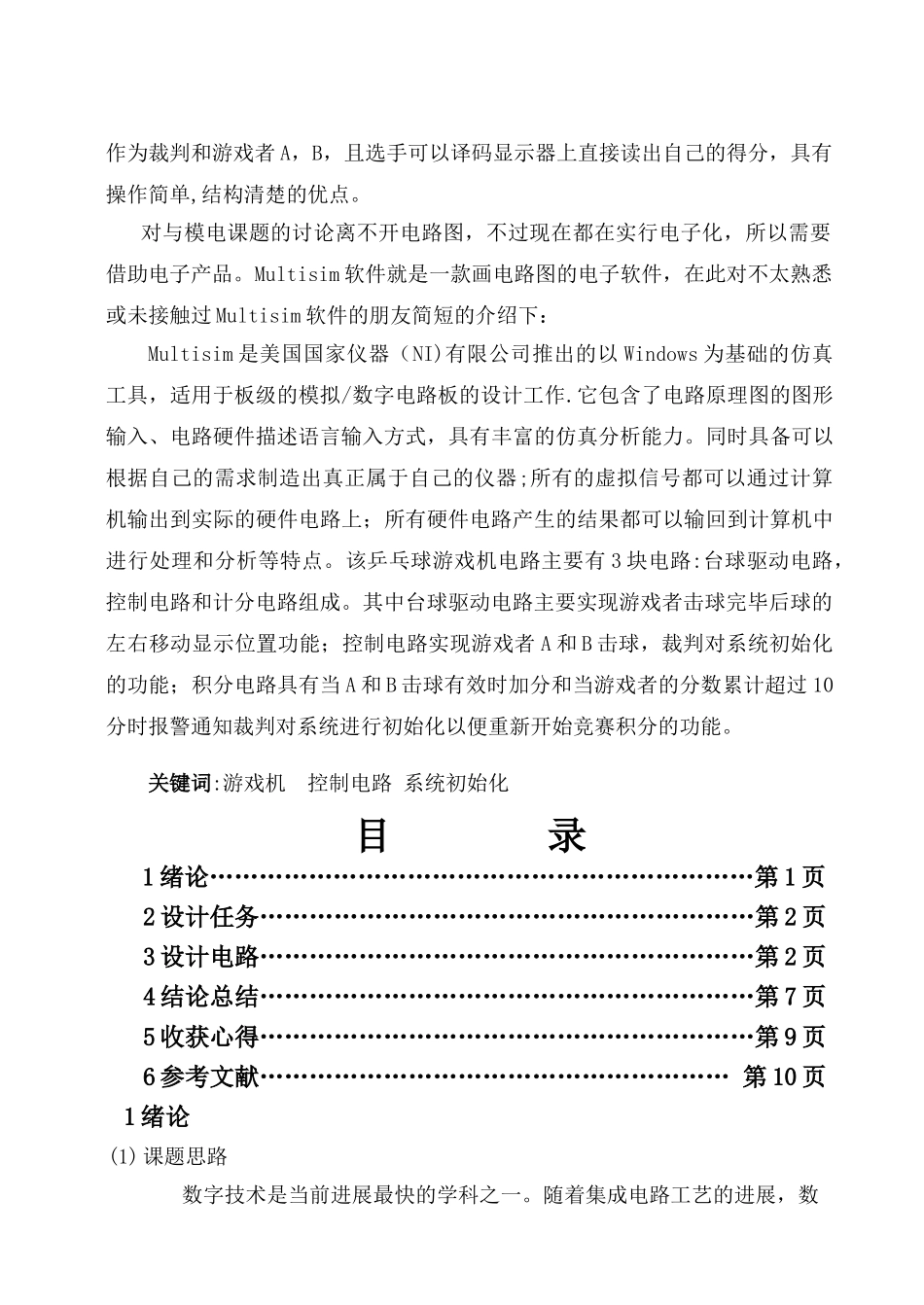

数电课程设计基于Multisim的乒乓球游戏机控制电路设计_第2页
2/8

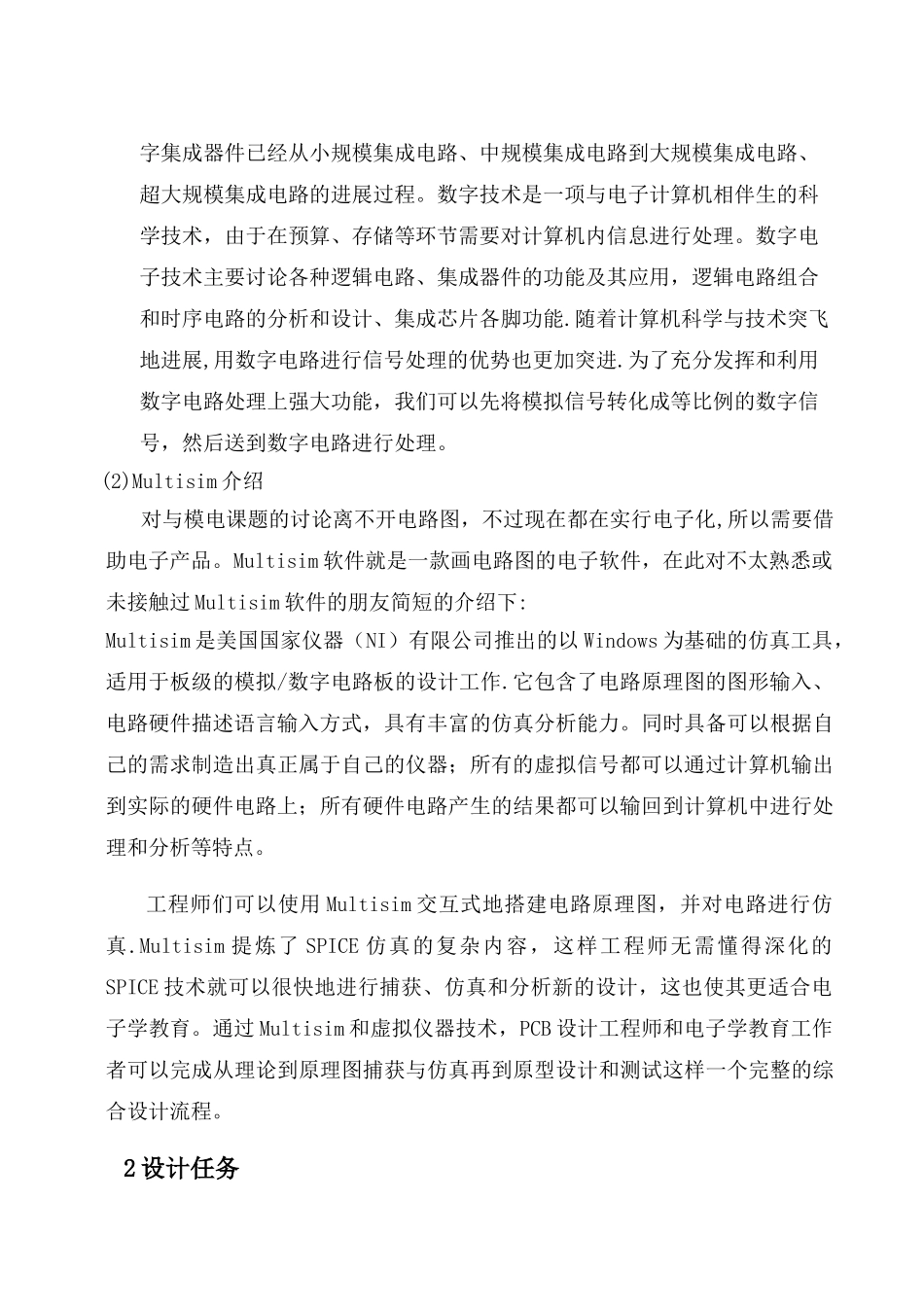

数电课程设计基于Multisim的乒乓球游戏机控制电路设计_第3页
3/8
课程设计(论文)课程名称:数字电子技术基础 题 目:基于 Multisim 的乒乓球游戏机控制电路设计 院 (系):专业班级:姓 名:学 号:指导老师:任务书设计题目:基于 Multisim 乒乓球游戏机的控制设计电路课题目的:该乒乓球游戏机电路主要由 3 块组成:球台驱动电路,控制电路和计分电路组成.其中球台电路主要实现游戏者击球完毕后球的左右移动显示位置功能;控制电路实现游戏者 A 和 B 击球,裁判对系统初始化的功能;计分电路具有当 A或 B 击球有效时加分和当游戏者的分数累计超过 10 时报警通知裁判对系统初始化以便重新开始竞赛计分功能。课题主要内容与要求:内容:本课题设计一个以 8 个二极管的依次被点亮代表球的移动位置双向选择开关 J2,J3 控制发球,击球信号,在 Multisim 软件上测试结果.要求:1、熟悉 Multisim 软件 2、用 8 个发光二极管表示球,用俩个按钮分别表示 AB 俩个球员的球拍; 3、A,B 各有一个数码管计分。 4、裁判有一个按钮,用来对系统初始化,每次得分后按下一次。摘 要乒乓球游戏机通过十分巧妙地设计采纳数字芯片实现乒乓球左右移动,选手击球得分,累计得分超 10 报警灯功能.该设计三个双向开关 J1,J2,J3 分别作为裁判和游戏者 A,B,且选手可以译码显示器上直接读出自己的得分,具有操作简单,结构清楚的优点。对与模电课题的讨论离不开电路图,不过现在都在实行电子化,所以需要借助电子产品。Multisim 软件就是一款画电路图的电子软件,在此对不太熟悉或未接触过 Multisim 软件的朋友简短的介绍下:Multisim 是美国国家仪器(NI)有限公司推出的以 Windows 为基础的仿真工具,适用于板级的模拟/数字电路板的设计工作.它包含了电路原理图的图形输入、电路硬件描述语言输入方式,具有丰富的仿真分析能力。同时具备可以根据自己的需求制造出真正属于自己的仪器;所有的虚拟信号都可以通过计算机输出到实际的硬件电路上;所有硬件电路产生的结果都可以输回到计算机中进行处理和分析等特点。该乒乓球游戏机电路主要有 3 块电路:台球驱动电路,控制电路和计分电路组成。其中台球驱动电路主要实现游戏者击球完毕后球的左右移动显示位置功能;控制电路实现游戏者 A 和 B 击球,裁判对系统初始化的功能;积分电路具有当 A 和 B 击球有效时加分和当游戏者的分数累计超过 10分时报警通知裁判对系统进行初始化以便重新开始竞赛积分的功能。关键词:游戏机 控制电路 ...
