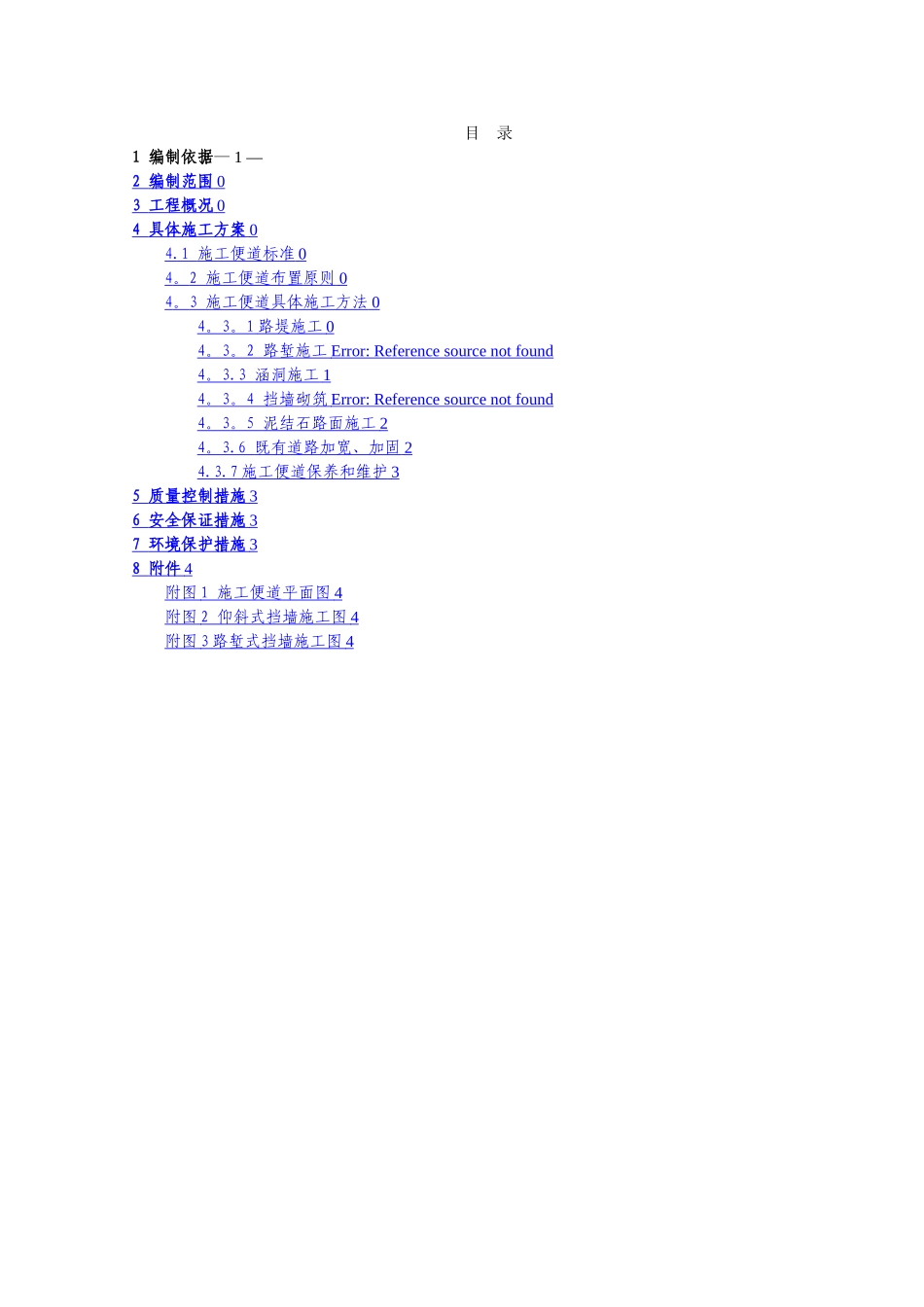

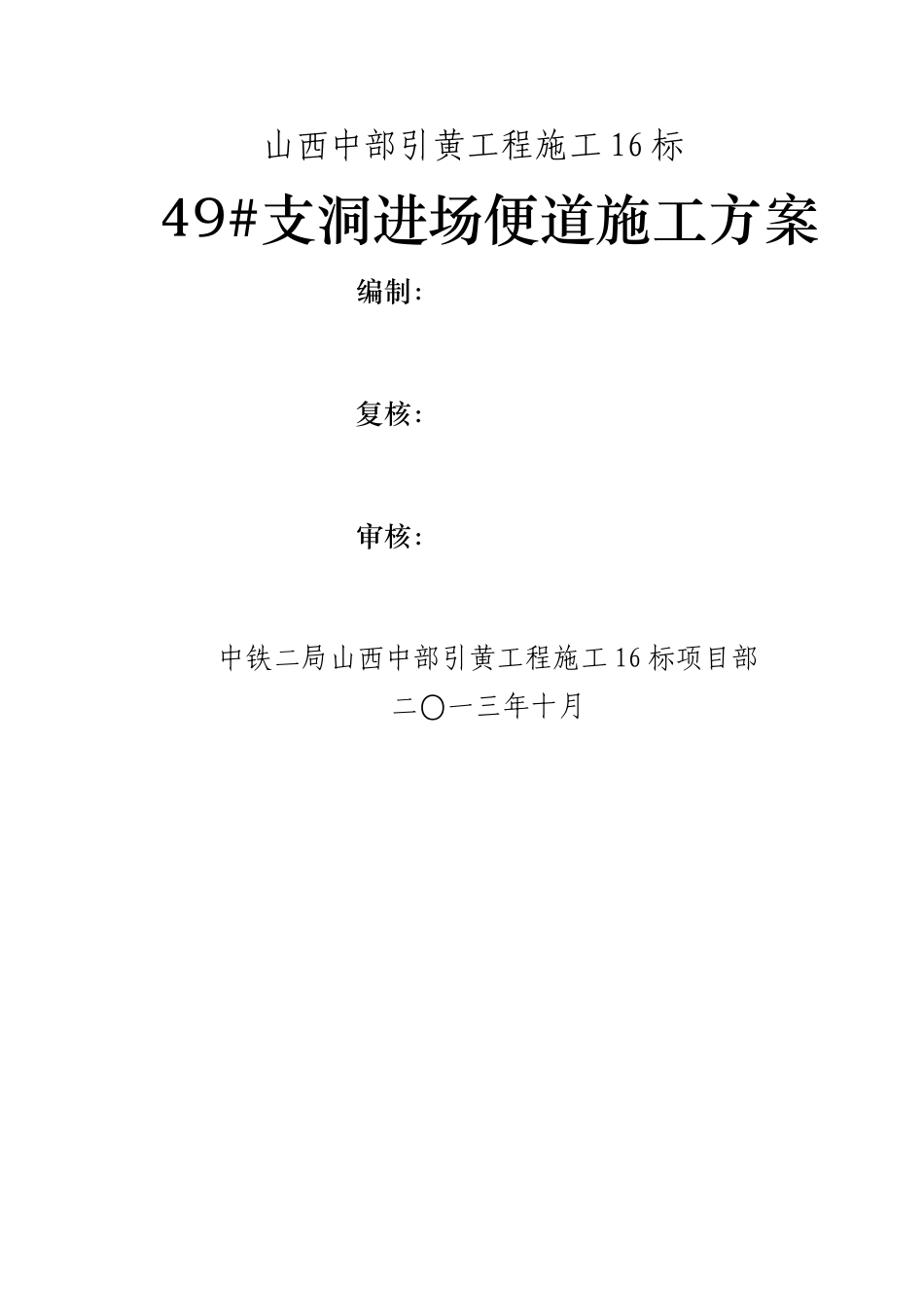

山西中部引黄工程施工 16 标49#支洞进场便道施工方案编制：复核：审核：中铁二局山西中部引黄工程施工 16 标项目部二〇一三年十月目 录1 编制依据— 1 —2 编制范围 0 3 工程概况 0 4 具体施工方案 0 4.1 施工便道标准 0 4 。 2 施工便道布置原则 0 4 。 3 施工便道具体施工方法 0 4 。 3 。 1 路堤施工 0 4 。 3 。 2 路堑施工 Error: Reference source not found 4 。 3.3 涵洞施工 1 4 。 3 。 4 挡墙砌筑 Error: Reference source not found 4 。 3 。 5 泥结石路面施工 2 4 。 3.6 既有道路加宽、加固 2 4.3.7 施工便道保养和维护 3 5 质量控制措施 3 6 安全保证措施 3 7 环境保护措施 3 8 附件 4 附图 1 施工便道平面图 4 附图 2 仰斜式挡墙施工图 4 附图 3 路堑式挡墙施工图 4 山西中部引黄工程施工 16 标49＃支洞进场便道施工方案1 编制依据（1）山西中部引黄工程施工 16 标招标图纸;（2）公路工程设计相关法律规范、标准；(3)49＃施工支洞现场测量所得资料；(4)我公司类似工程施工经验.2 编制范围 山西中部引黄工程施工 16 标 49＃支洞进场施工便道路基土石方、煤矸石路面、涵洞及附属工程施工。3 工程概况 山 西 中 部 引 黄 工 程 施 工 16 标 49# 支 洞 与 主 洞 相 交 里 程194+802。83，全长 758。993m，原设计洞口位于吕梁市中阳县张子山乡苏村铝矿内，经设计院、业主、监理、施工单位共同勘察后确定洞口位置变更至姚家岭一山谷内，山谷深 30m 左右。洞口场地较为狭小，交通极不方便.为保证 49＃支洞施工所需原材料及机械设备进入，需沿山谷修建施工便道约 0。5Km，加宽村村通道路约 0.5km。4 具体施工方案4。1 施工便道标准拟建施工便道应满足重型机械设备和弃碴车辆通行，并保证路面晴天不扬尘，雨天不泥泞。施工便道修建标准如下:（1）路面宽：4.5m；（2）最小转弯半径 20m;（3）最大纵坡 3.30%，(4)路面材料：50cm 厚片石上铺 30cm 厚泥结碎石;（5）路面排水横坡：2％；（6）填方边坡坡度：1:1。5；(7）挖方边坡坡度：1:0。75;(8）涵洞:钢筋砼圆管涵，直径 1。0m施工便道标准断面图见图附图 2。4.2 施工便道布置原则施工便道布置按“少占耕地,利于排水，便于通行"的原则，线路尽量沿沟布置，并留出沟内排水位置,做好防排水设施,防止雨季对施工便道的冲刷。4。3 施...
