施工围堰设计说明书及附图

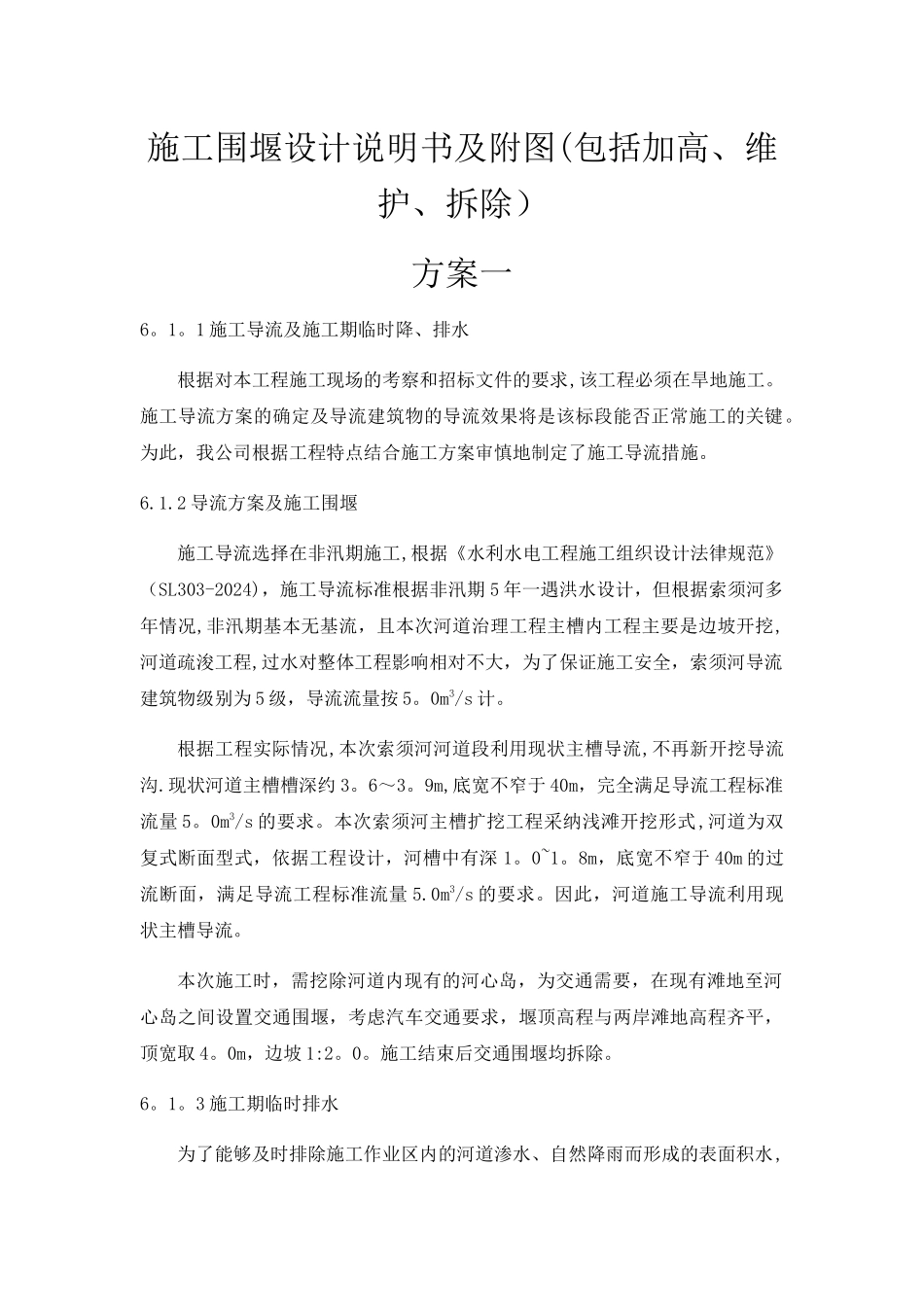

施工围堰设计说明书及附图_第1页
1/5

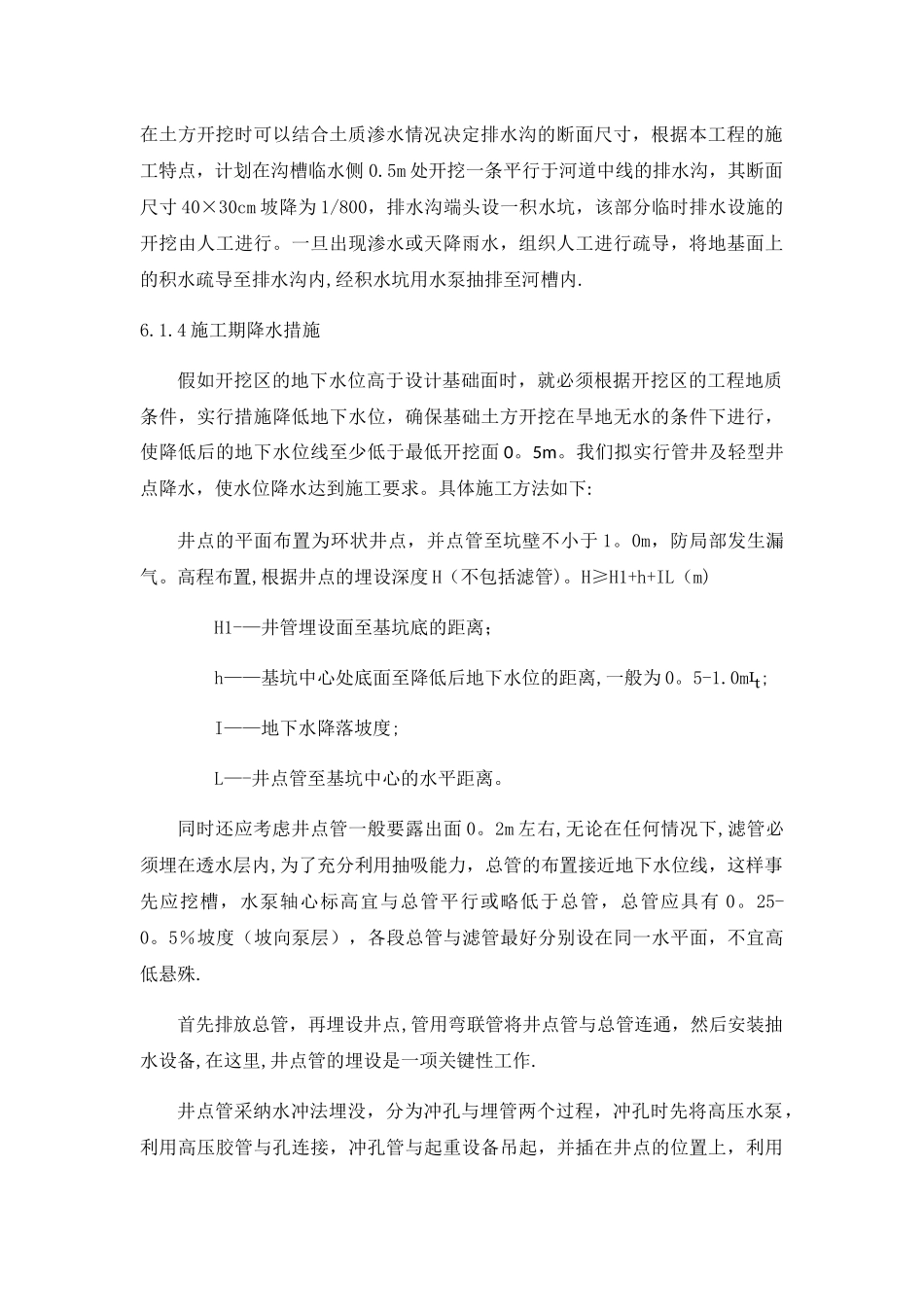

施工围堰设计说明书及附图_第2页
2/5

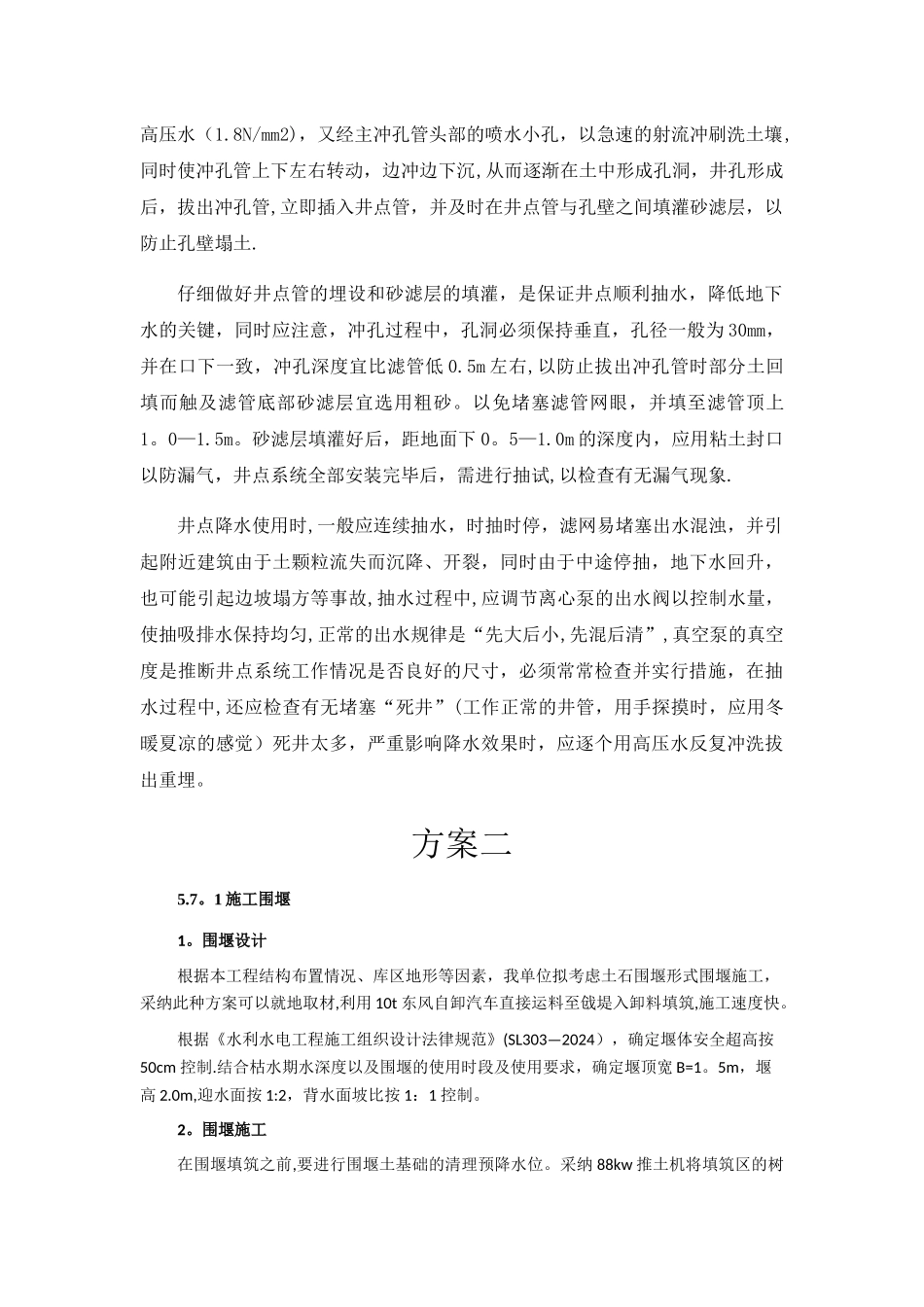

施工围堰设计说明书及附图_第3页
3/5
施工围堰设计说明书及附图(包括加高、维护、拆除)方案一6。1。1 施工导流及施工期临时降、排水根据对本工程施工现场的考察和招标文件的要求,该工程必须在旱地施工。施工导流方案的确定及导流建筑物的导流效果将是该标段能否正常施工的关键。为此,我公司根据工程特点结合施工方案审慎地制定了施工导流措施。6.1.2 导流方案及施工围堰施工导流选择在非汛期施工,根据《水利水电工程施工组织设计法律规范》(SL303-2024),施工导流标准根据非汛期 5 年一遇洪水设计,但根据索须河多年情况,非汛期基本无基流,且本次河道治理工程主槽内工程主要是边坡开挖,河道疏浚工程,过水对整体工程影响相对不大,为了保证施工安全,索须河导流建筑物级别为 5 级,导流流量按 5。0m3/s 计。根据工程实际情况,本次索须河河道段利用现状主槽导流,不再新开挖导流沟.现状河道主槽槽深约 3。6~3。9m,底宽不窄于 40m,完全满足导流工程标准流量 5。0m3/s 的要求。本次索须河主槽扩挖工程采纳浅滩开挖形式,河道为双复式断面型式,依据工程设计,河槽中有深 1。0~1。8m,底宽不窄于 40m 的过流断面,满足导流工程标准流量 5.0m3/s 的要求。因此,河道施工导流利用现状主槽导流。本次施工时,需挖除河道内现有的河心岛,为交通需要,在现有滩地至河心岛之间设置交通围堰,考虑汽车交通要求,堰顶高程与两岸滩地高程齐平,顶宽取 4。0m,边坡 1:2。0。施工结束后交通围堰均拆除。6。1。3 施工期临时排水为了能够及时排除施工作业区内的河道渗水、自然降雨而形成的表面积水,在土方开挖时可以结合土质渗水情况决定排水沟的断面尺寸,根据本工程的施工特点,计划在沟槽临水侧 0.5m 处开挖一条平行于河道中线的排水沟,其断面尺寸 40×30cm 坡降为 1/800,排水沟端头设一积水坑,该部分临时排水设施的开挖由人工进行。一旦出现渗水或天降雨水,组织人工进行疏导,将地基面上的积水疏导至排水沟内,经积水坑用水泵抽排至河槽内.6.1.4 施工期降水措施假如开挖区的地下水位高于设计基础面时,就必须根据开挖区的工程地质条件,实行措施降低地下水位,确保基础土方开挖在旱地无水的条件下进行,使降低后的地下水位线至少低于最低开挖面 0。5m。我们拟实行管井及轻型井点降水,使水位降水达到施工要求。具体施工方法如下:井点的平面布置为环状井点,并点管至坑壁不小于 1。0m,防局部发生漏气。高程布置,根据井点的埋设深度 H(不包括滤管)。H≥H1+h+IL(...
