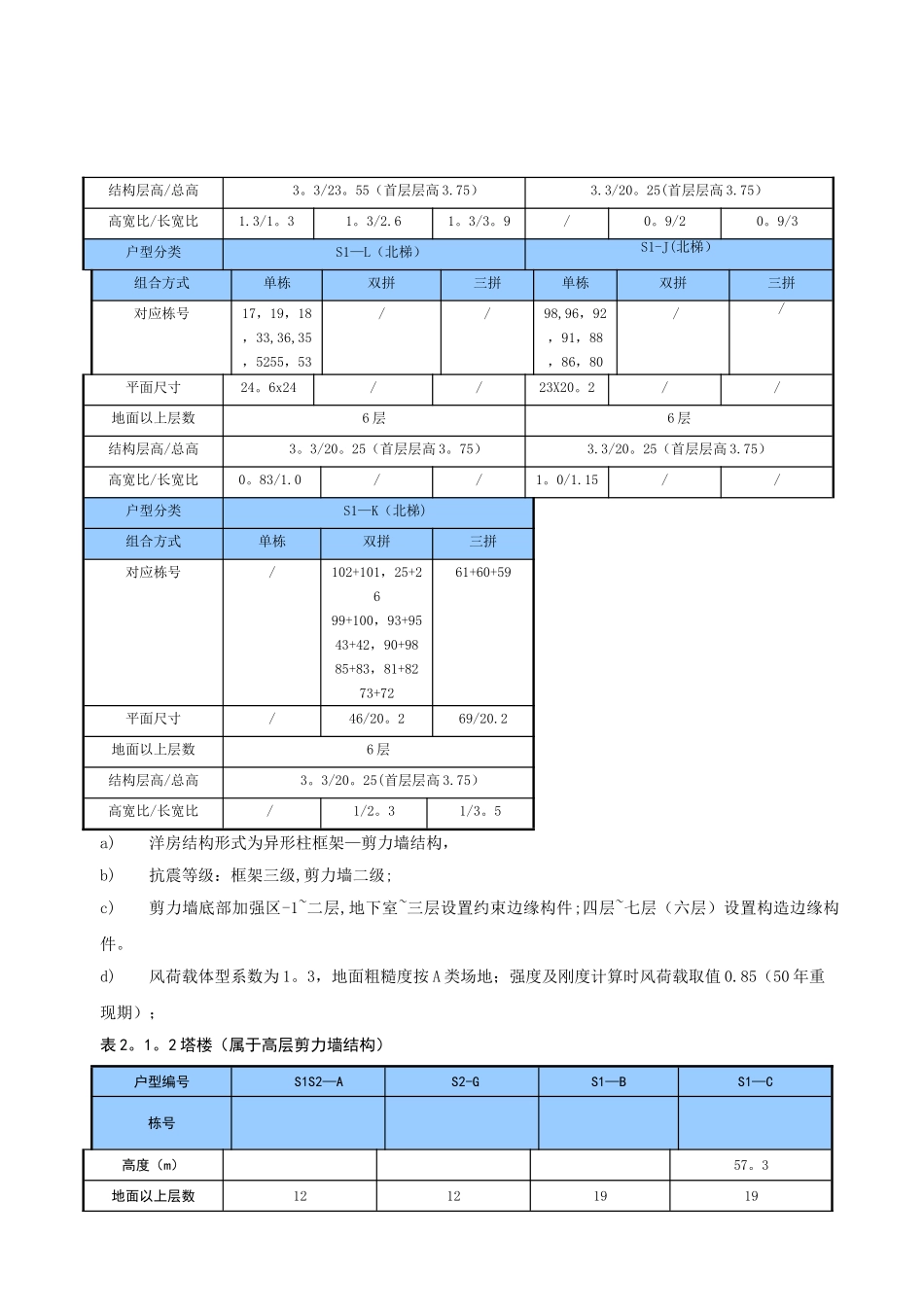

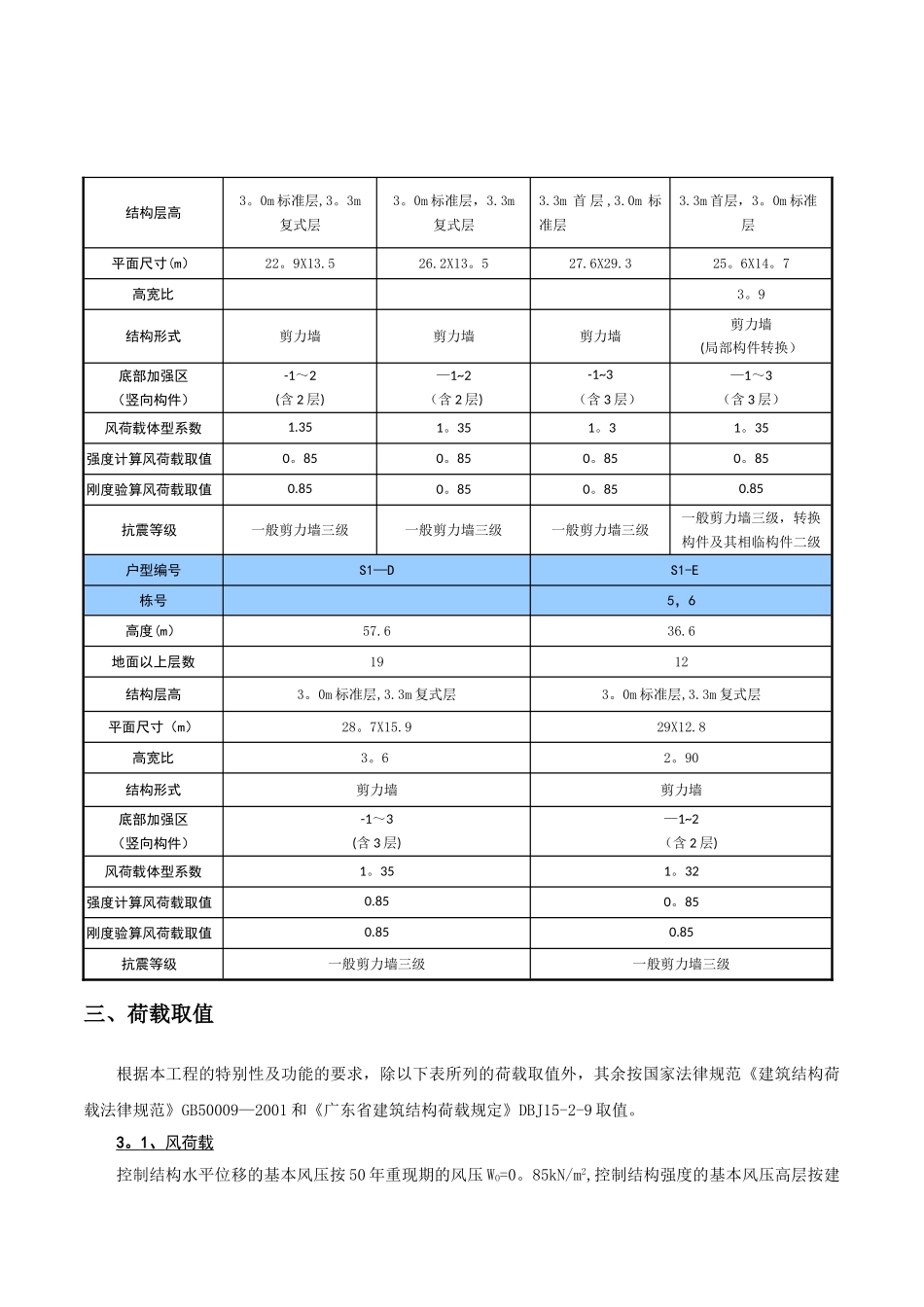

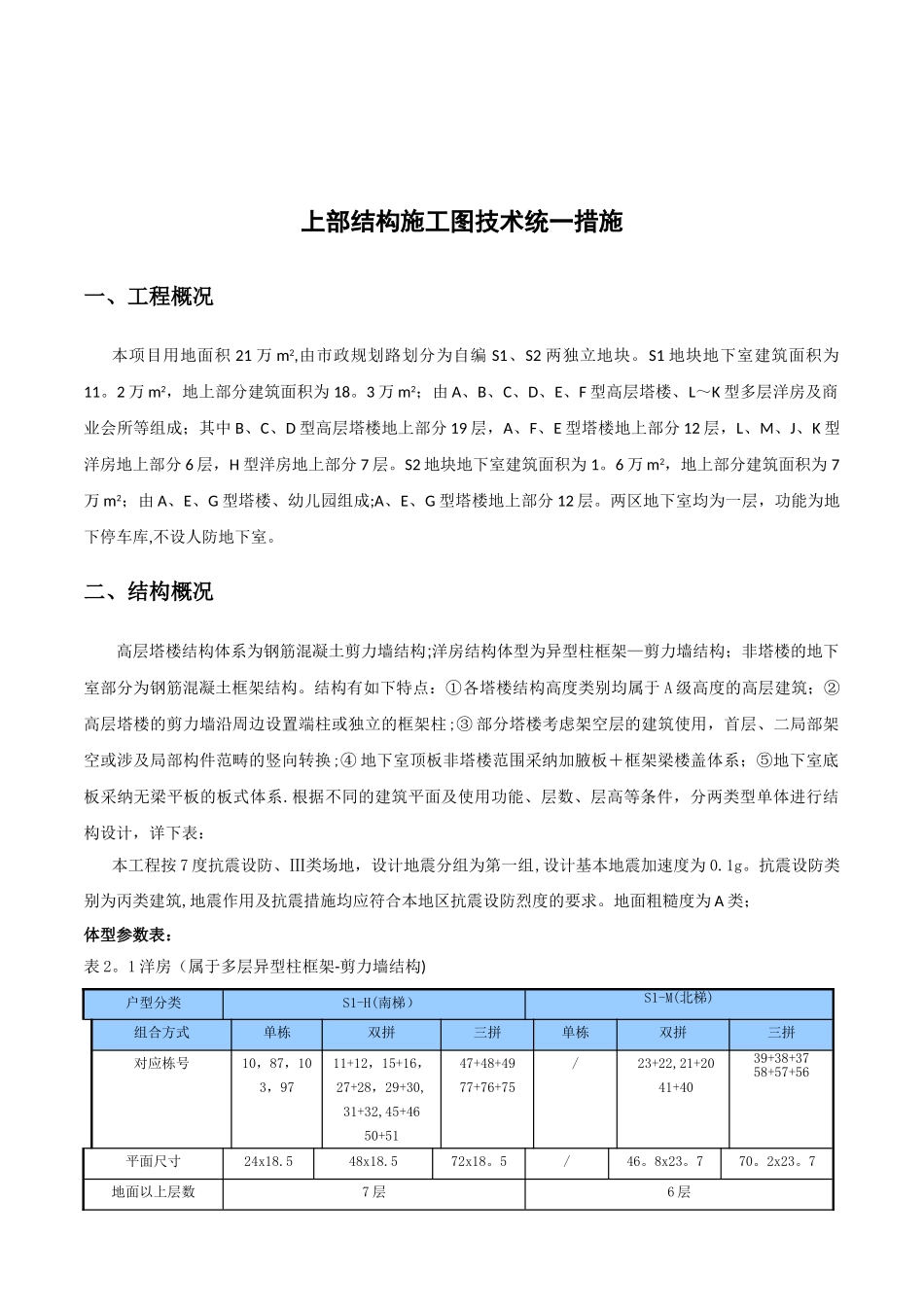

上部结构施工图技术统一措施一、工程概况本项目用地面积 21 万 m2,由市政规划路划分为自编 S1、S2 两独立地块。S1 地块地下室建筑面积为11。2 万 m2，地上部分建筑面积为 18。3 万 m2；由 A、B、C、D、E、F 型高层塔楼、L～K 型多层洋房及商业会所等组成；其中 B、C、D 型高层塔楼地上部分 19 层，A、F、E 型塔楼地上部分 12 层，L、M、J、K 型洋房地上部分 6 层，H 型洋房地上部分 7 层。S2 地块地下室建筑面积为 1。6 万 m2，地上部分建筑面积为 7万 m2；由 A、E、G 型塔楼、幼儿园组成;A、E、G 型塔楼地上部分 12 层。两区地下室均为一层，功能为地下停车库,不设人防地下室。二、结构概况高层塔楼结构体系为钢筋混凝土剪力墙结构;洋房结构体型为异型柱框架—剪力墙结构；非塔楼的地下室部分为钢筋混凝土框架结构。结构有如下特点：①各塔楼结构高度类别均属于 A 级高度的高层建筑；②高层塔楼的剪力墙沿周边设置端柱或独立的框架柱;③ 部分塔楼考虑架空层的建筑使用，首层、二局部架空或涉及局部构件范畴的竖向转换;④ 地下室顶板非塔楼范围采纳加腋板＋框架梁楼盖体系；⑤地下室底板采纳无梁平板的板式体系.根据不同的建筑平面及使用功能、层数、层高等条件，分两类型单体进行结构设计，详下表： 本工程按 7 度抗震设防、Ⅲ类场地，设计地震分组为第一组,设计基本地震加速度为 0.1g。抗震设防类别为丙类建筑,地震作用及抗震措施均应符合本地区抗震设防烈度的要求。地面粗糙度为 A 类；体型参数表：表 2。1 洋房（属于多层异型柱框架-剪力墙结构)户型分类S1-H(南梯）S1-M(北梯)组合方式单栋双拼三拼单栋双拼三拼对应栋号10，87，103，9711+12，15+16，27+28，29+30,31+32,45+4650+5147+48+4977+76+75/23+22,21+2041+4039+38+3758+57+56平面尺寸24x18.548x18.572x18。5/46。8x23。770。2x23。7地面以上层数7 层326 层结构层高/总高3。3/23。55（首层层高 3.75）3.003.3/20。25(首层层高 3.75）3。00高宽比/长宽比1.3/1。31。3/2.61。3/3。9/0。9/20。9/3户型分类S1—L（北梯）S1-J(北梯）组合方式单栋双拼三拼单栋双拼三拼对应栋号17，19，18，33,36,35，5255，53//98,96，92，91，88，86，80//平面尺寸24。6x24//23X20。2//地面以上层数6 层326 层结构层高/总高3。3/20。25（首层层高 3。75）3.003.3/20。25（首层层高 3.75）3.00高宽比/长宽比0。83/1.0//1。0/1.15//户型分类S1—K...
