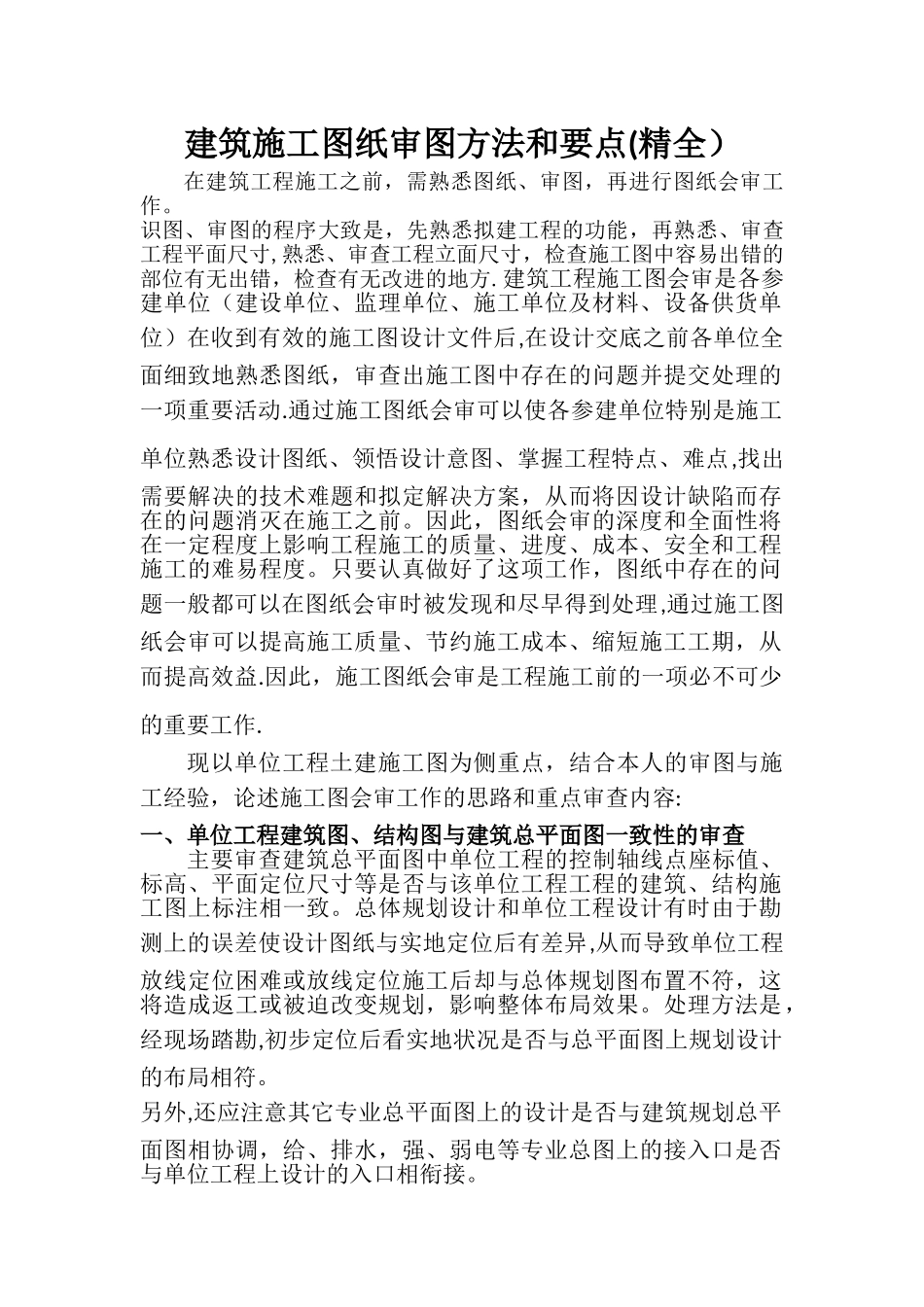

施工图纸审图要点_第1页
1/4

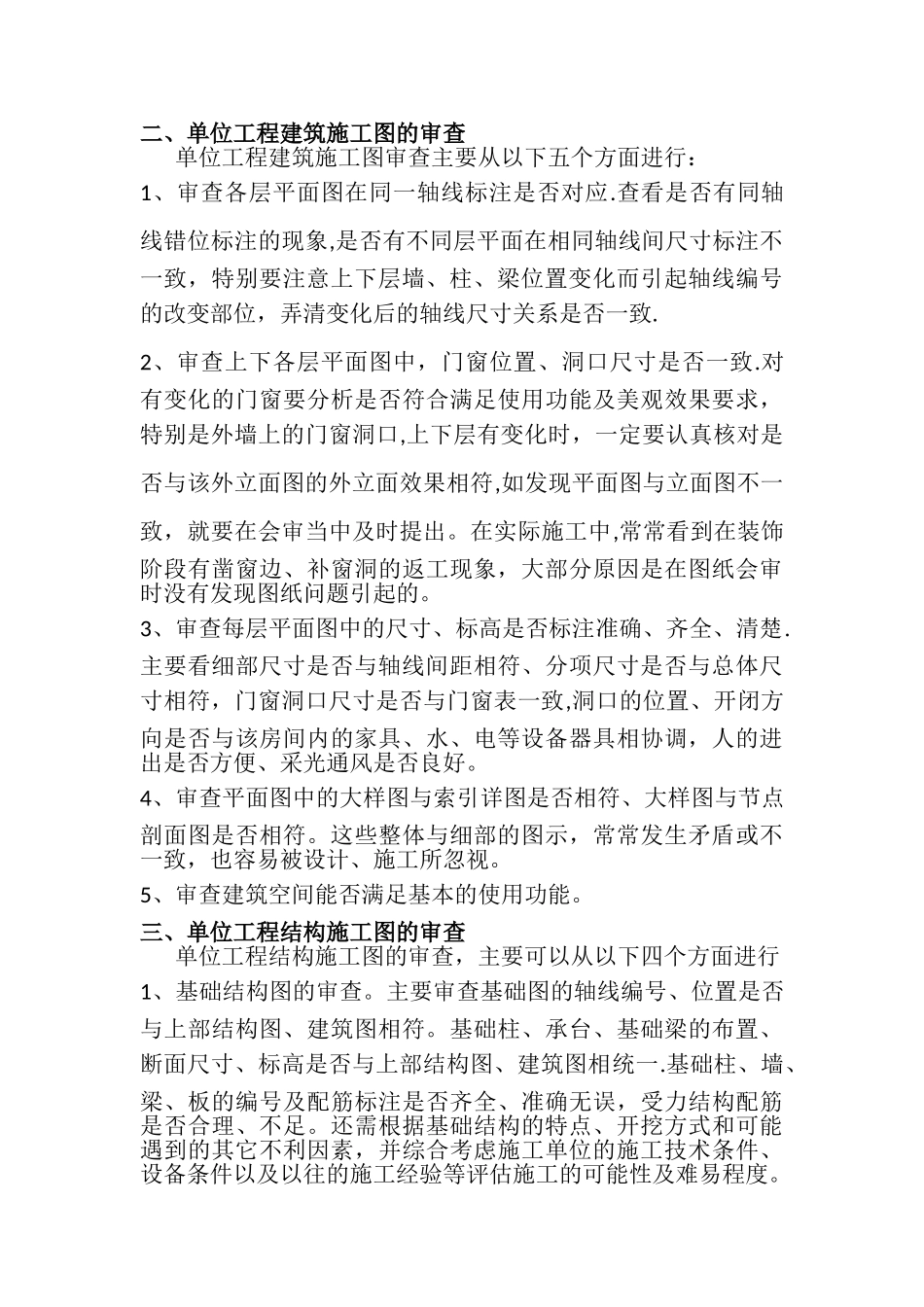

施工图纸审图要点_第2页
2/4

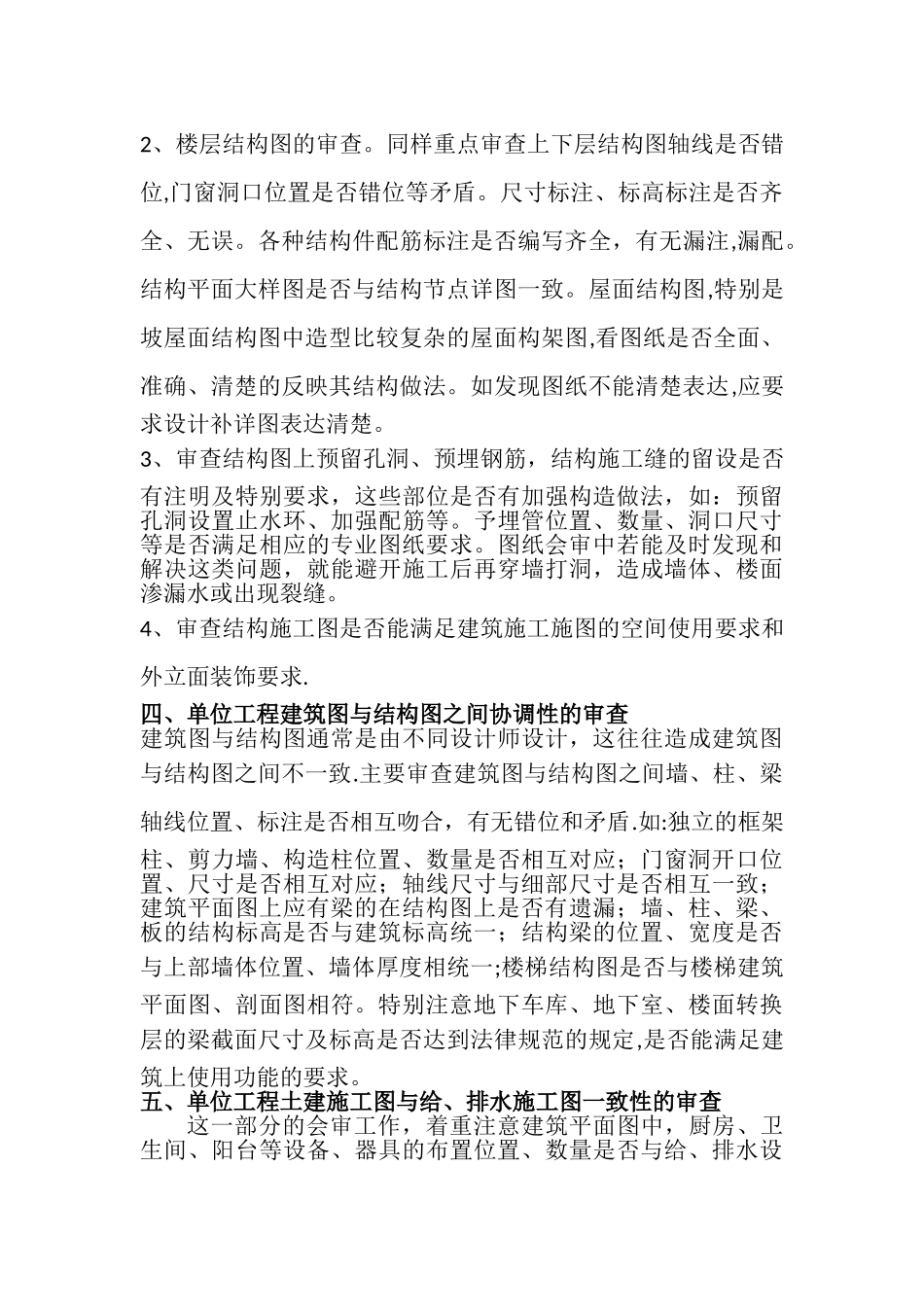

施工图纸审图要点_第3页
3/4
建筑施工图纸审图方法和要点(精全)在建筑工程施工之前,需熟悉图纸、审图,再进行图纸会审工作。识图、审图的程序大致是,先熟悉拟建工程的功能,再熟悉、审查工程平面尺寸,熟悉、审查工程立面尺寸,检查施工图中容易出错的部位有无出错,检查有无改进的地方.建筑工程施工图会审是各参建单位(建设单位、监理单位、施工单位及材料、设备供货单位)在收到有效的施工图设计文件后,在设计交底之前各单位全面细致地熟悉图纸,审查出施工图中存在的问题并提交处理的一项重要活动.通过施工图纸会审可以使各参建单位特别是施工单位熟悉设计图纸、领悟设计意图、掌握工程特点、难点,找出需要解决的技术难题和拟定解决方案,从而将因设计缺陷而存在的问题消灭在施工之前。因此,图纸会审的深度和全面性将在一定程度上影响工程施工的质量、进度、成本、安全和工程施工的难易程度。只要认真做好了这项工作,图纸中存在的问题一般都可以在图纸会审时被发现和尽早得到处理,通过施工图纸会审可以提高施工质量、节约施工成本、缩短施工工期,从而提高效益.因此,施工图纸会审是工程施工前的一项必不可少的重要工作.现以单位工程土建施工图为侧重点,结合本人的审图与施工经验,论述施工图会审工作的思路和重点审查内容:一、单位工程建筑图、结构图与建筑总平面图一致性的审查主要审查建筑总平面图中单位工程的控制轴线点座标值、标高、平面定位尺寸等是否与该单位工程工程的建筑、结构施工图上标注相一致。总体规划设计和单位工程设计有时由于勘测上的误差使设计图纸与实地定位后有差异,从而导致单位工程放线定位困难或放线定位施工后却与总体规划图布置不符,这将造成返工或被迫改变规划,影响整体布局效果。处理方法是,经现场踏勘,初步定位后看实地状况是否与总平面图上规划设计的布局相符。另外,还应注意其它专业总平面图上的设计是否与建筑规划总平面图相协调,给、排水,强、弱电等专业总图上的接入口是否与单位工程上设计的入口相衔接。二、单位工程建筑施工图的审查单位工程建筑施工图审查主要从以下五个方面进行:1、审查各层平面图在同一轴线标注是否对应.查看是否有同轴线错位标注的现象,是否有不同层平面在相同轴线间尺寸标注不一致,特别要注意上下层墙、柱、梁位置变化而引起轴线编号的改变部位,弄清变化后的轴线尺寸关系是否一致.2、审查上下各层平面图中,门窗位置、洞口尺寸是否一致.对有变化的门窗要分析是否符合满足使用功能及美观效果要求,...
