施工复测报告

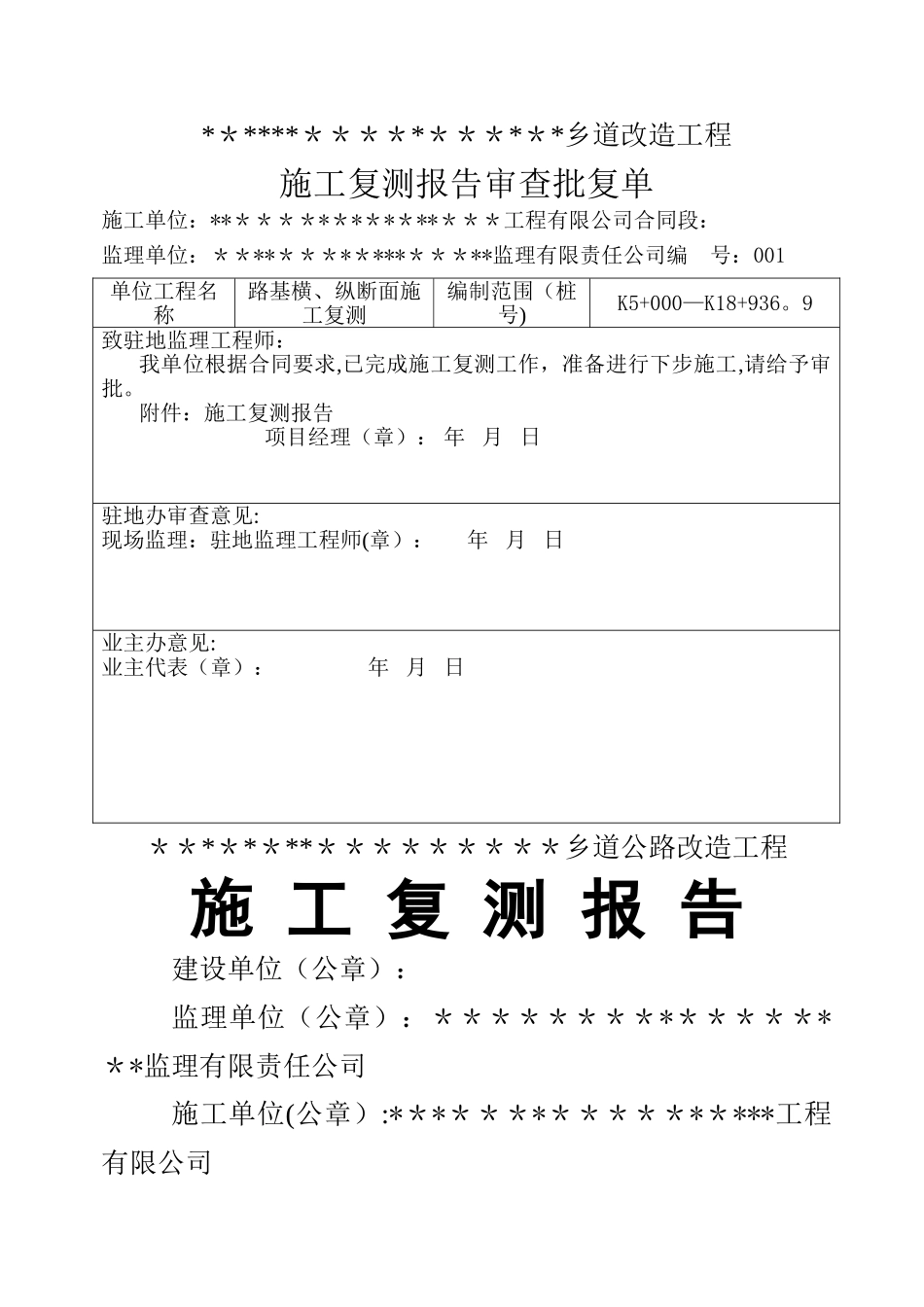

施工复测报告_第1页
1/3

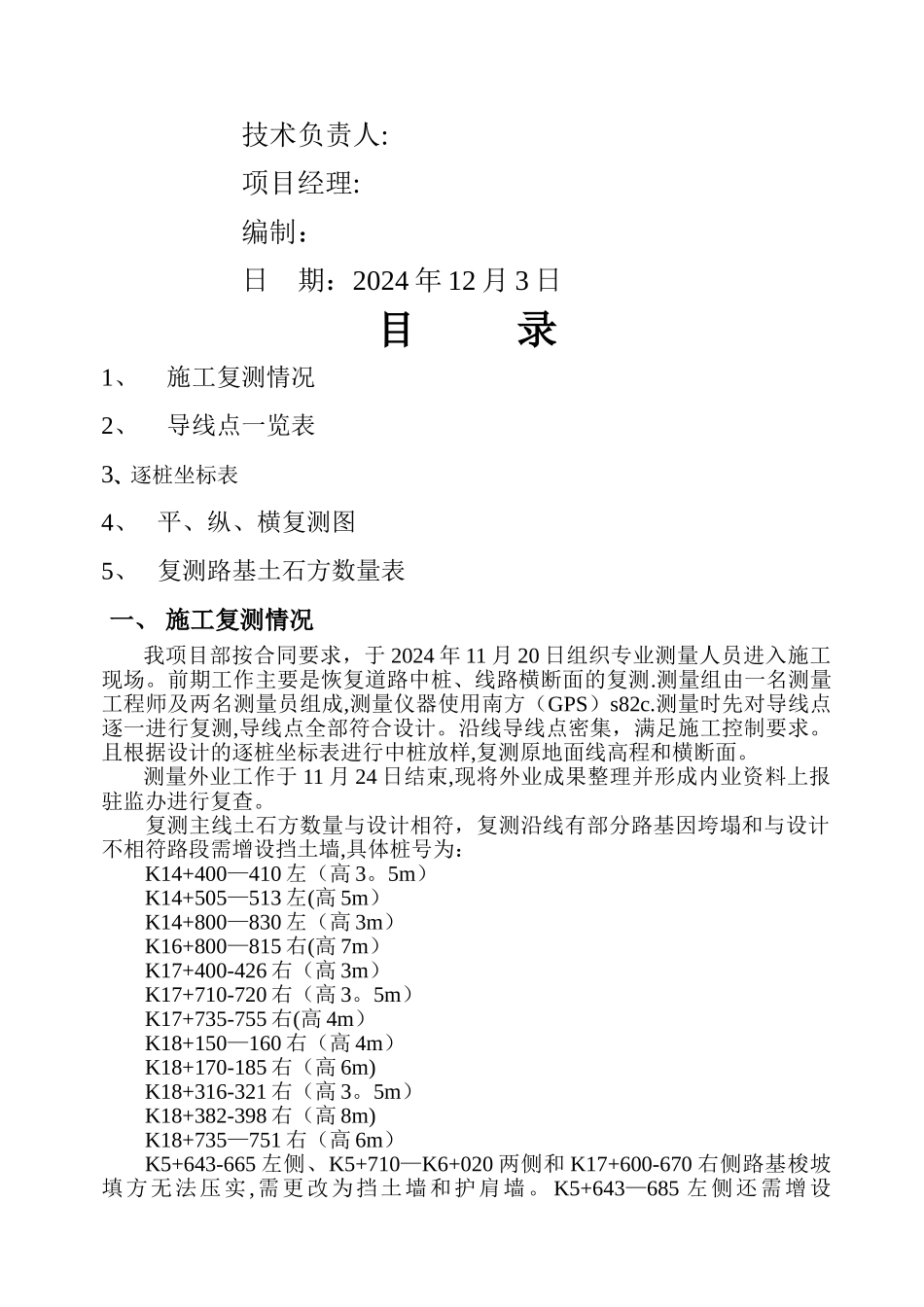

施工复测报告_第2页
2/3

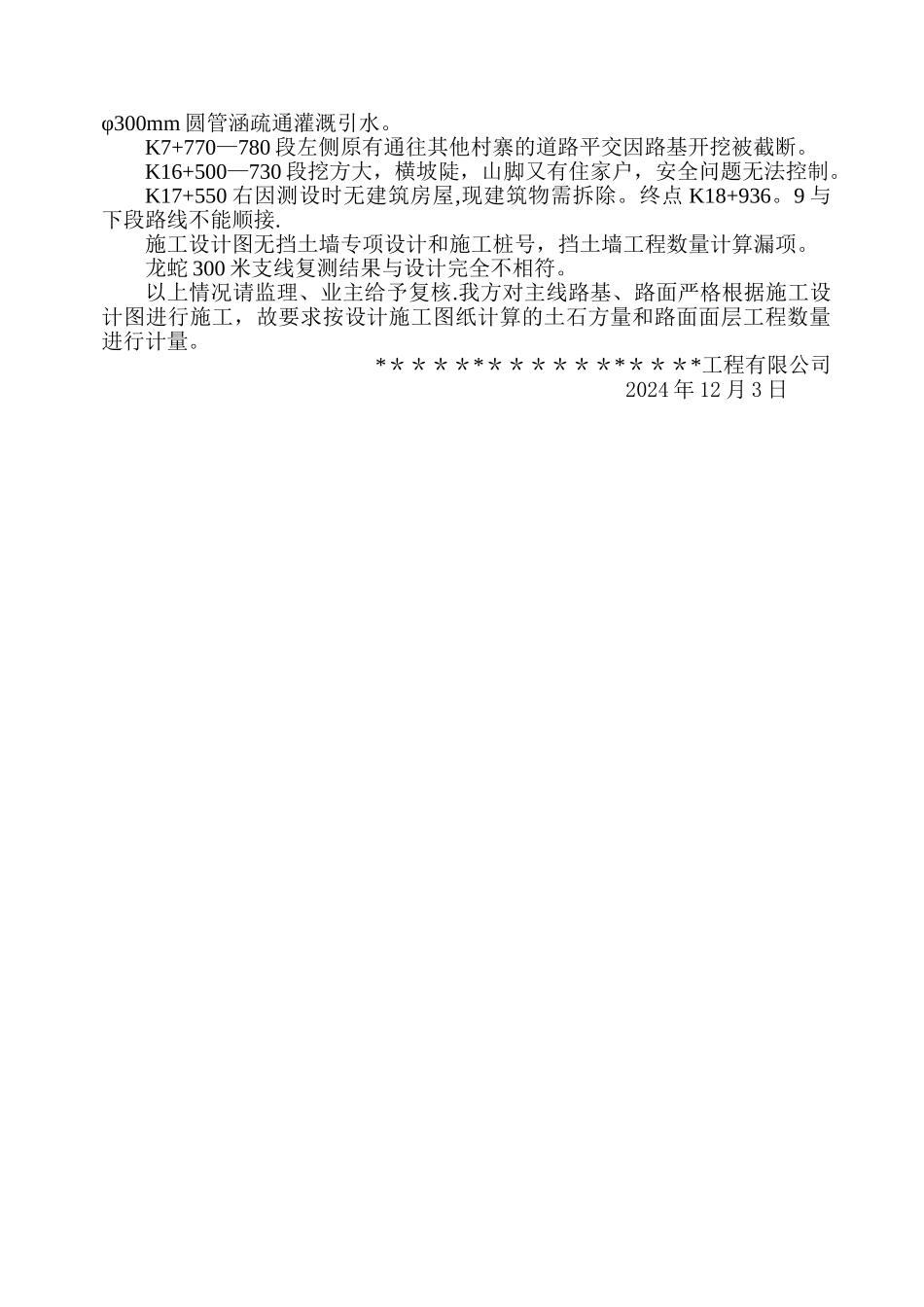

施工复测报告_第3页
3/3
*****************乡道改造工程施工复测报告审查批复单施工单位:*****************工程有限公司合同段:监理单位:*****************监理有限责任公司编 号:001单位工程名称路基横、纵断面施工复测编制范围(桩号)K5+000—K18+936。9致驻地监理工程师: 我单位根据合同要求,已完成施工复测工作,准备进行下步施工,请给予审批。附件:施工复测报告项目经理(章): 年 月 日驻地办审查意见:现场监理:驻地监理工程师(章): 年 月 日业主办意见:业主代表(章): 年 月 日*****************乡道公路改造工程施 工 复 测 报 告建设单位(公章):监理单位(公章):*****************监理有限责任公司施工单位(公章):*****************工程有限公司技术负责人:项目经理:编制:日 期:2024 年 12 月 3 日目 录1、施工复测情况2、导线点一览表3、逐桩坐标表4、 平、纵、横复测图5、 复测路基土石方数量表一、 施工复测情况我项目部按合同要求,于 2024 年 11 月 20 日组织专业测量人员进入施工现场。前期工作主要是恢复道路中桩、线路横断面的复测.测量组由一名测量工程师及两名测量员组成,测量仪器使用南方(GPS)s82c.测量时先对导线点逐一进行复测,导线点全部符合设计。沿线导线点密集,满足施工控制要求。且根据设计的逐桩坐标表进行中桩放样,复测原地面线高程和横断面。测量外业工作于 11 月 24 日结束,现将外业成果整理并形成内业资料上报驻监办进行复查。复测主线土石方数量与设计相符,复测沿线有部分路基因垮塌和与设计不相符路段需增设挡土墙,具体桩号为:K14+400—410 左(高 3。5m)K14+505—513 左(高 5m)K14+800—830 左(高 3m)K16+800—815 右(高 7m)K17+400-426 右(高 3m)K17+710-720 右(高 3。5m)K17+735-755 右(高 4m)K18+150—160 右(高 4m)K18+170-185 右(高 6m)K18+316-321 右(高 3。5m)K18+382-398 右(高 8m)K18+735—751 右(高 6m)K5+643-665 左侧、K5+710—K6+020 两侧和 K17+600-670 右侧路基梭坡填方无法压实 ,需更改为挡土墙和护肩墙。 K5+643—685 左侧还需增设φ300mm 圆管涵疏通灌溉引水。K7+770—780 段左侧原有通往其他村寨的道路平交因路基开挖被截断。K16+500—730 段挖方大,横坡陡,山脚又有住家户,安全问题无法控制。K17+550 右因测设时无建筑...
