施工平面图设计习题

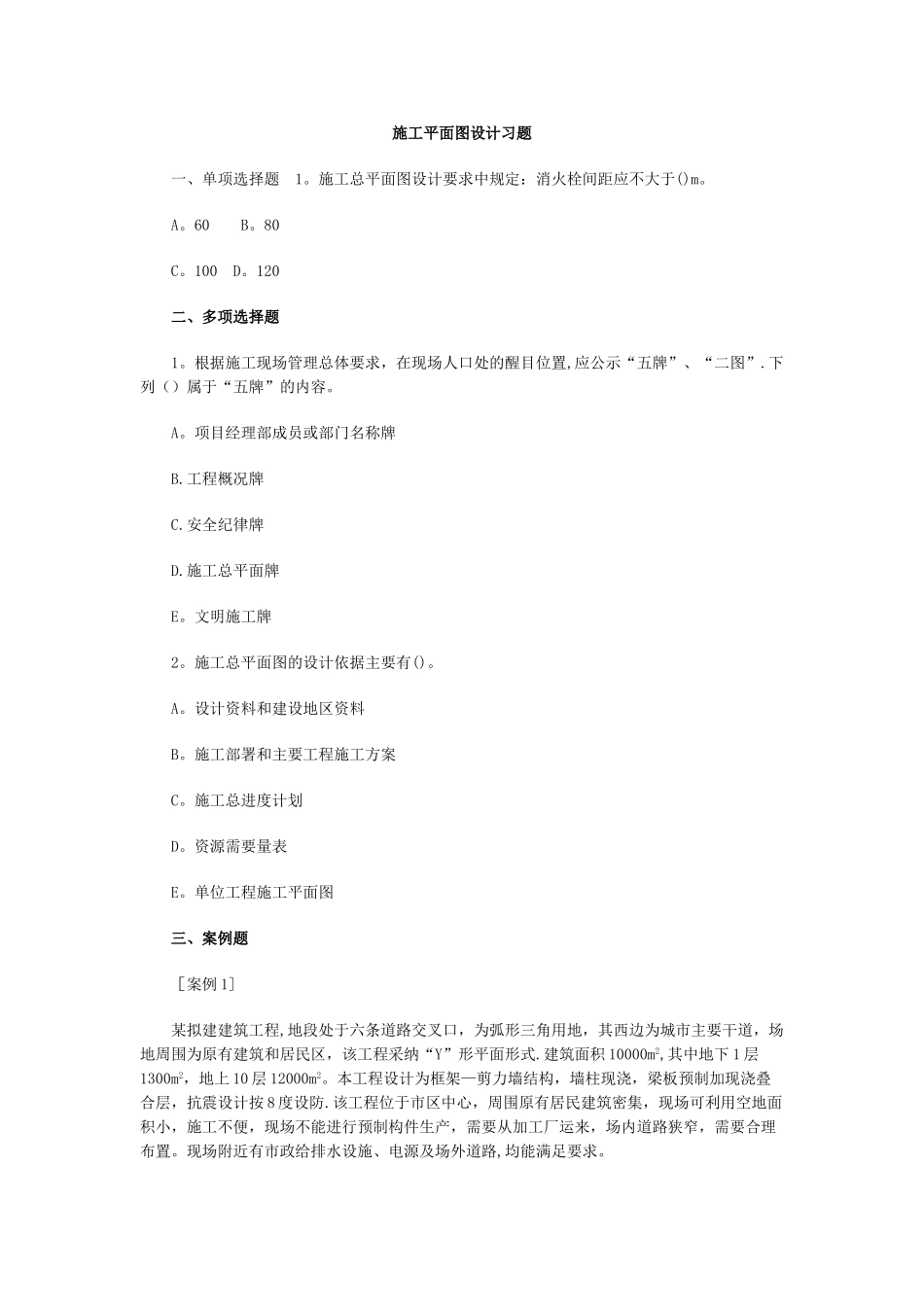

施工平面图设计习题 一、单项选择题 1。施工总平面图设计要求中规定：消火栓间距应不大于()m。 A。60 B。80 C。100 D。120 二、多项选择题 1。根据施工现场管理总体要求，在现场人口处的醒目位置,应公示“五牌”、“二图”.下列（）属于“五牌”的内容。 A。项目经理部成员或部门名称牌 B.工程概况牌 C.安全纪律牌 D.施工总平面牌 E。文明施工牌 2。施工总平面图的设计依据主要有()。 A。设计资料和建设地区资料 B。施工部署和主要工程施工方案 C。施工总进度计划 D。资源需要量表 E。单位工程施工平面图 三、案例题 ［案例 1] 某拟建建筑工程,地段处于六条道路交叉口，为弧形三角用地，其西边为城市主要干道，场地周围为原有建筑和居民区，该工程采纳“Y”形平面形式.建筑面积 10000m2,其中地下 1 层1300m2，地上 10 层 12000m2。本工程设计为框架—剪力墙结构，墙柱现浇，梁板预制加现浇叠合层，抗震设计按 8 度设防.该工程位于市区中心，周围原有居民建筑密集，现场可利用空地面积小，施工不便，现场不能进行预制构件生产，需要从加工厂运来，场内道路狭窄，需要合理布置。现场附近有市政给排水设施、电源及场外道路,均能满足要求。 问题： （1)试述施工总平面图设计应坚持的基本原则。 (2)简述施工总平面图的设计步骤。 （3）简述场外道路引入采纳公路运输时运输道路应注意哪些问题？ ［案例 2］ 某超高层建筑,位于街道转弯处。工程设计为纯剪力墙结构，抗震设计按 8 度设防.围护结构和内隔墙采纳加气混凝土砌块.现场严格根据某企业制定的施工现场 CI 体系实施方案布置.根据场地条件、周围环境和施工进度计划，本工程采纳商品混凝土，预制构件现场加工,加工厂、堆放材料的临时仓库以及水、电、动力管线和交通运输道路等各类临时设施均已布置完毕. 问题： （1）试述单位工程施工平面图设计的要点。 (2）简述单位工程施工平面图设计步骤。 （3）简述施工现场管理的总体要求。 (4)施工总平面图设计时，临时仓库和加工厂如何布置？答案与解析 一、单项选择题 1。D 二、多项选择题 1。B、C、E;2.A、B、C、D 三、案例题 ［案例 1］答： (1）施工总平面图应坚持以下基本原则: 1）在满足施工要求的前提下布置紧凑，少占地，不挤占交通道路; 2）最大限度地缩短场内运输距离，尽可能避开二次搬运； 3）在满足施工要求的前提下，临时工程的工程量应该最小，以降低临时工程费； 4)临时设施布置...
