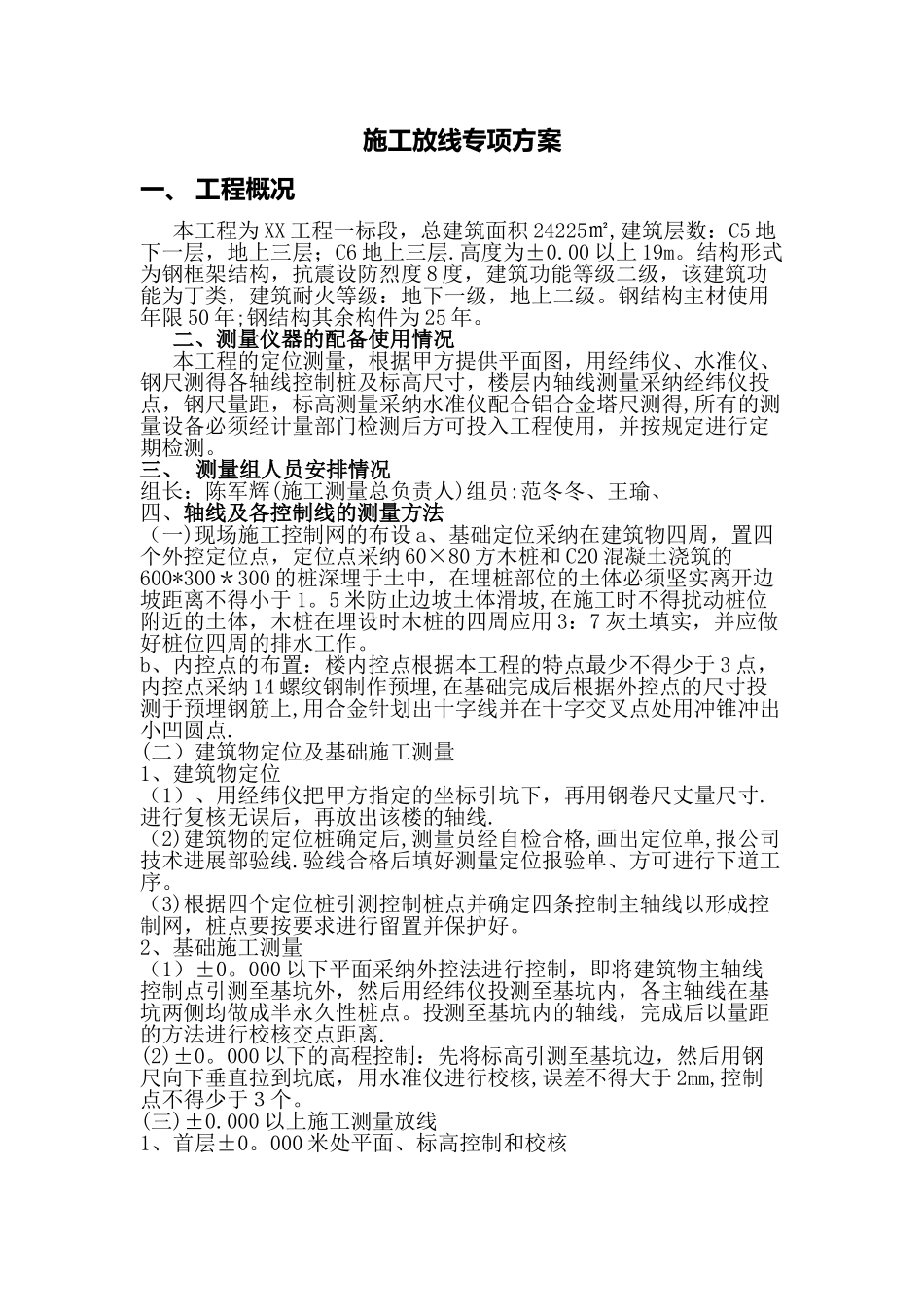

施工放线专项方案一、 工程概况本工程为 XX 工程一标段，总建筑面积 24225㎡,建筑层数：C5 地下一层，地上三层；C6 地上三层
00 以上 19m
结构形式为钢框架结构，抗震设防烈度 8 度，建筑功能等级二级，该建筑功能为丁类，建筑耐火等级：地下一级，地上二级
钢结构主材使用年限 50 年;钢结构其余构件为 25 年
二、测量仪器的配备使用情况本工程的定位测量，根据甲方提供平面图，用经纬仪、水准仪、钢尺测得各轴线控制桩及标高尺寸，楼层内轴线测量采纳经纬仪投点，钢尺量距，标高测量采纳水准仪配合铝合金塔尺测得,所有的测量设备必须经计量部门检测后方可投入工程使用，并按规定进行定期检测
三、 测量组人员安排情况组长：陈军辉(施工测量总负责人)组员:范冬冬、王瑜、 四、轴线及各控制线的测量方法（一)现场施工控制网的布设 a、基础定位采纳在建筑物四周，置四个外控定位点，定位点采纳 60×80 方木桩和 C20 混凝土浇筑的600*300＊300 的桩深埋于土中，在埋桩部位的土体必须坚实离开边坡距离不得小于 1
5 米防止边坡土体滑坡,在施工时不得扰动桩位附近的土体，木桩在埋设时木桩的四周应用 3：7 灰土填实，并应做好桩位四周的排水工作
b、内控点的布置：楼内控点根据本工程的特点最少不得少于 3 点，内控点采纳 14 螺纹钢制作预埋,在基础完成后根据外控点的尺寸投测于预埋钢筋上,用合金针划出十字线并在十字交叉点处用冲锥冲出小凹圆点
(二）建筑物定位及基础施工测量1、建筑物定位（1）、用经纬仪把甲方指定的坐标引坑下，再用钢卷尺丈量尺寸
进行复核无误后，再放出该楼的轴线
（2)建筑物的定位桩确定后,测量员经自检合格,画出定位单,报公司技术进展部验线
验线合格后填好测量定位报验单、方可进行下道工序
（3)根据四个定位桩引测控制桩点并确定四条控制主轴线以形成控制网，桩点要按
