施工测量方案——全站仪-经纬仪-水准仪

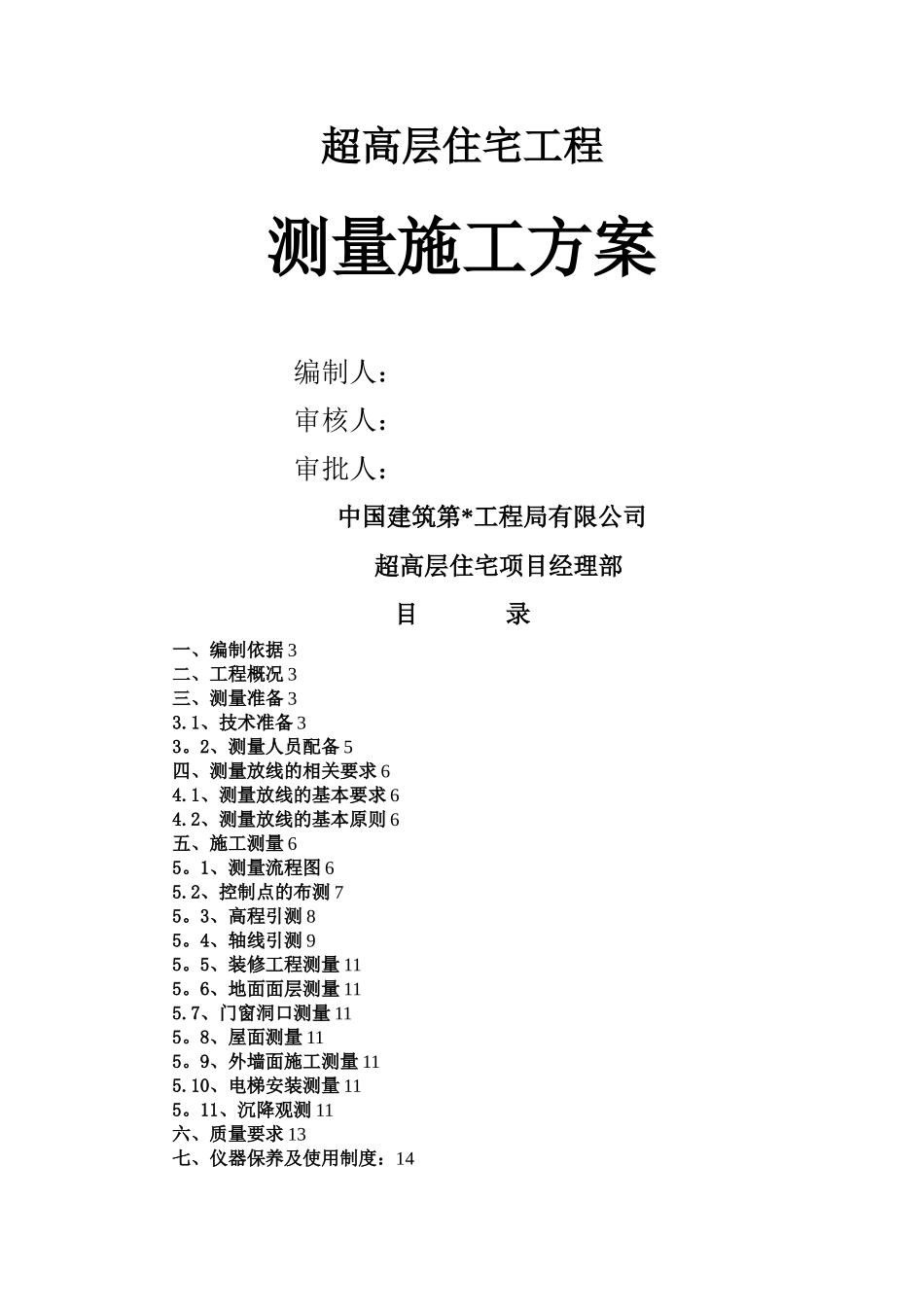

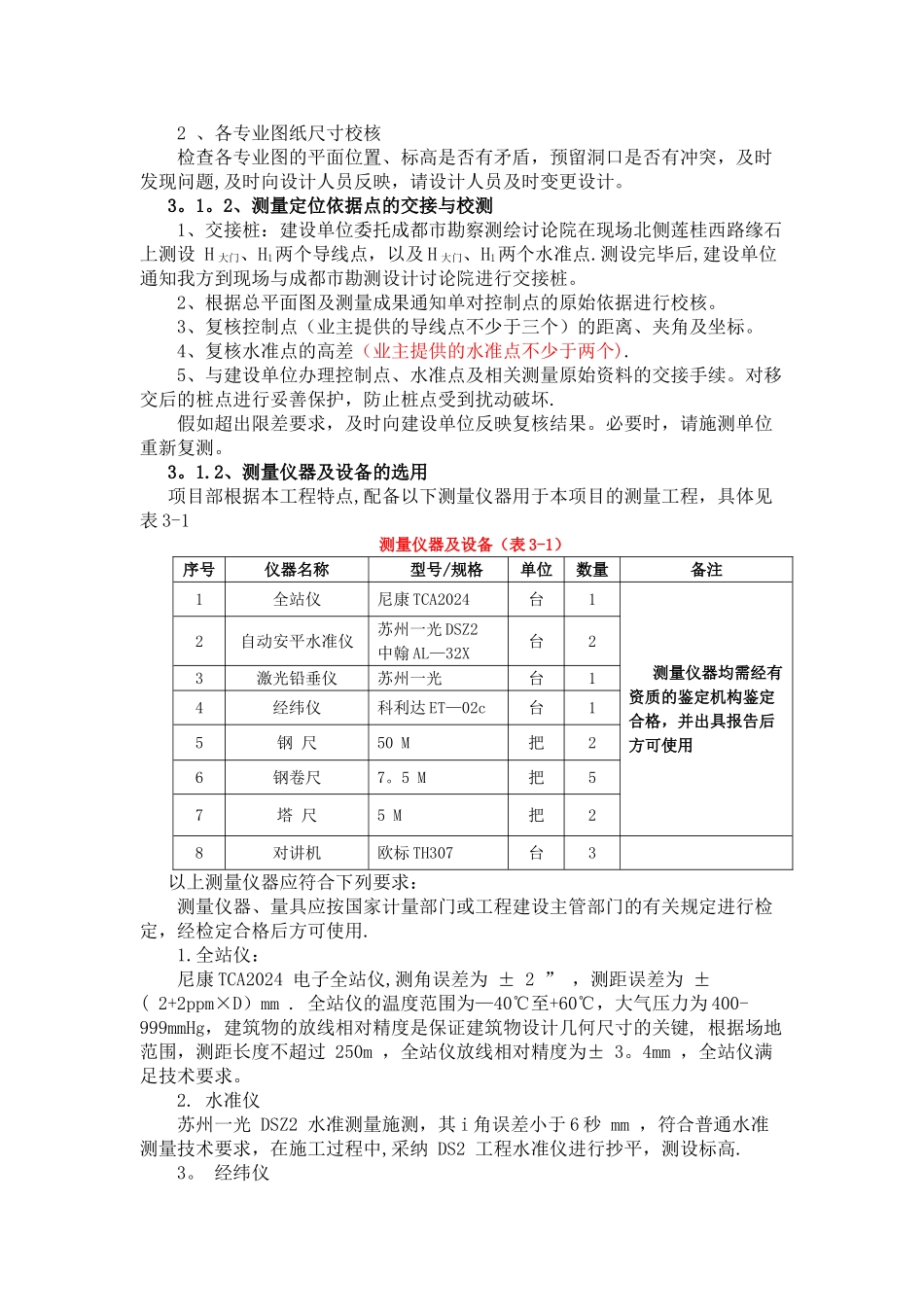

超高层住宅工程测量施工方案编制人：审核人：审批人：中国建筑第*工程局有限公司超高层住宅项目经理部目 录一、编制依据 3二、工程概况 3三、测量准备 33.1、技术准备 33。2、测量人员配备 5四、测量放线的相关要求 64.1、测量放线的基本要求 64.2、测量放线的基本原则 6五、施工测量 65。1、测量流程图 65.2、控制点的布测 75。3、高程引测 85。4、轴线引测 95。5、装修工程测量 115。6、地面面层测量 115.7、门窗洞口测量 115。8、屋面测量 115。9、外墙面施工测量 115.10、电梯安装测量 115。11、沉降观测 11六、质量要求 13七、仪器保养及使用制度：14八、测量管理制度：14九、质量保证措施 14十、安全措施 14一、编制依据1、超高层住宅项目施工组织设计2、超高层住宅项目施工图纸序号专业版本号备注1地下室结构图纸C 版2地下室建筑图纸C 版3地上结构图纸A 版4地上建筑图纸A 版3、建设单位提供的《建设项目坐标放线交接单》3、建设单位提供的测量成果通知单H 大门：X=16224.981，Y=22127。770,Z=494.56H1:X=16153.177， Y=22264.175， Z=494。354、《工程测量法律规范》（GB50026—2024）。二、工程概况项目名称超高层住宅项目工程工程地点＊**＊＊＊＊*＊＊＊*结构形式框架剪力墙建筑面积152369。33m2工程类型住宅基础形式筏板基础抗水板+独立柱基层数地下5 层地上65 层层高地下部分（m）-1F3。75—2F~—4F3。40-5F3.85地上部分(m)1F6标准层3。15避难层3建筑总高（m）211。75檐口高度（m)208。05底板顶标高（m）—21.050最大基坑深度(m)28。100±0。000m相对于绝对标高 497m三、测量准备3。1、技术准备施工测量前的准备工作是保证施工测量全过程顺利进行的重要环节，它包括设计图纸的审核,测量定位依据点的交接与校测,测量仪器的购置、检定与检校，测量方案的编制与数据准备,施工场地测量等。 3。1。1、设计图纸的审核 1、总图校核通过校核总图,了解定位意图，计算定位数据，以及建筑物跟周围的建筑物、市政道路的位置关系，确保建筑物的定位数据符合城市规划的要求。 阅读设计图纸时必须校算建筑物轮廓控制点数据和标注尺寸，记录审图结果. 2 、各专业图纸尺寸校核 检查各专业图的平面位置、标高是否有矛盾，预留洞口是否有冲突，及时发现问题,及时向设计人员反映，请设计人员及时变更设计。 3。1。2、测量定位依据点的交接与校测 1、交接桩：建设单位委托成都市勘察测绘讨论院在现场北侧莲桂西路...
