施工用电专项施工方案

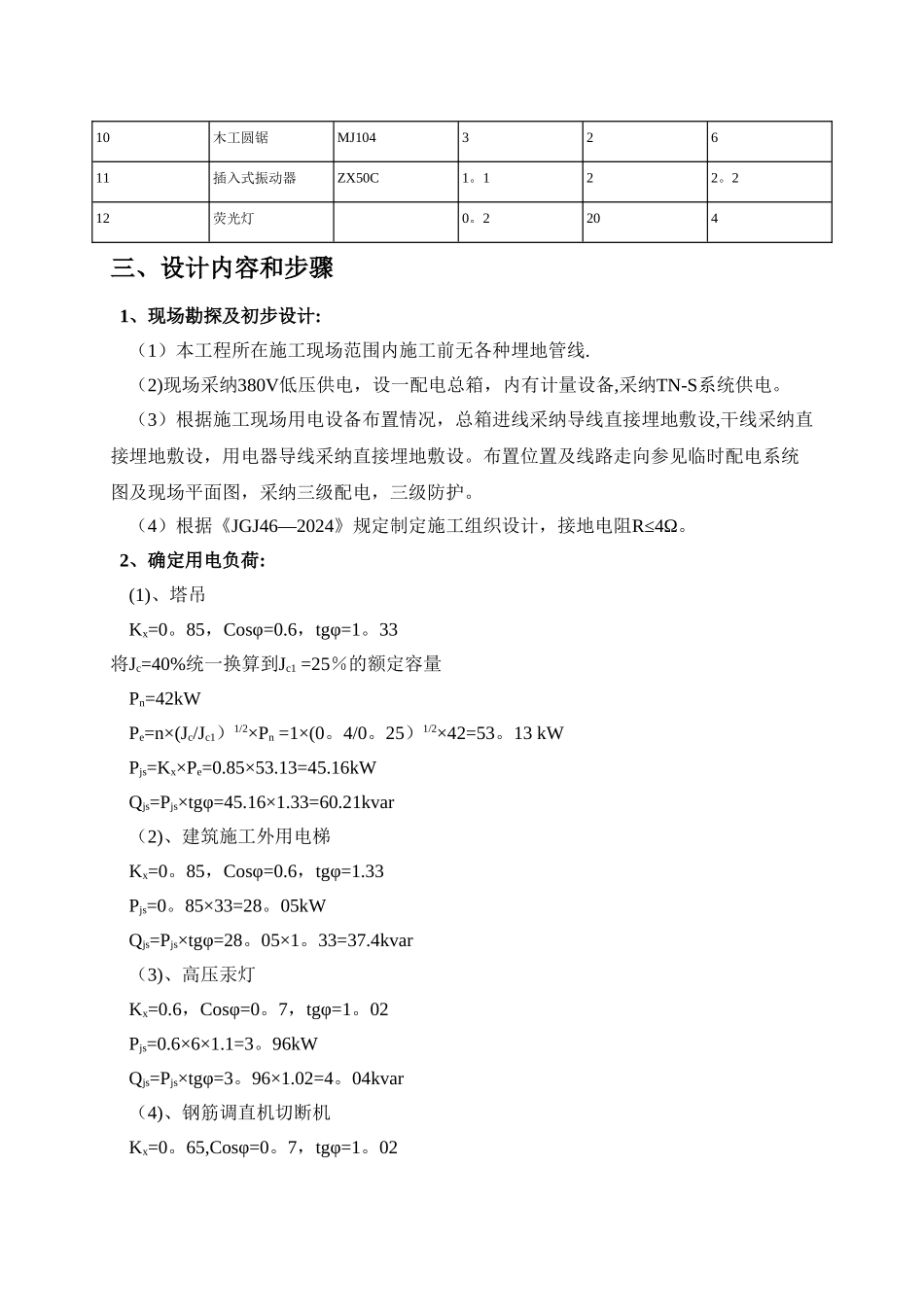

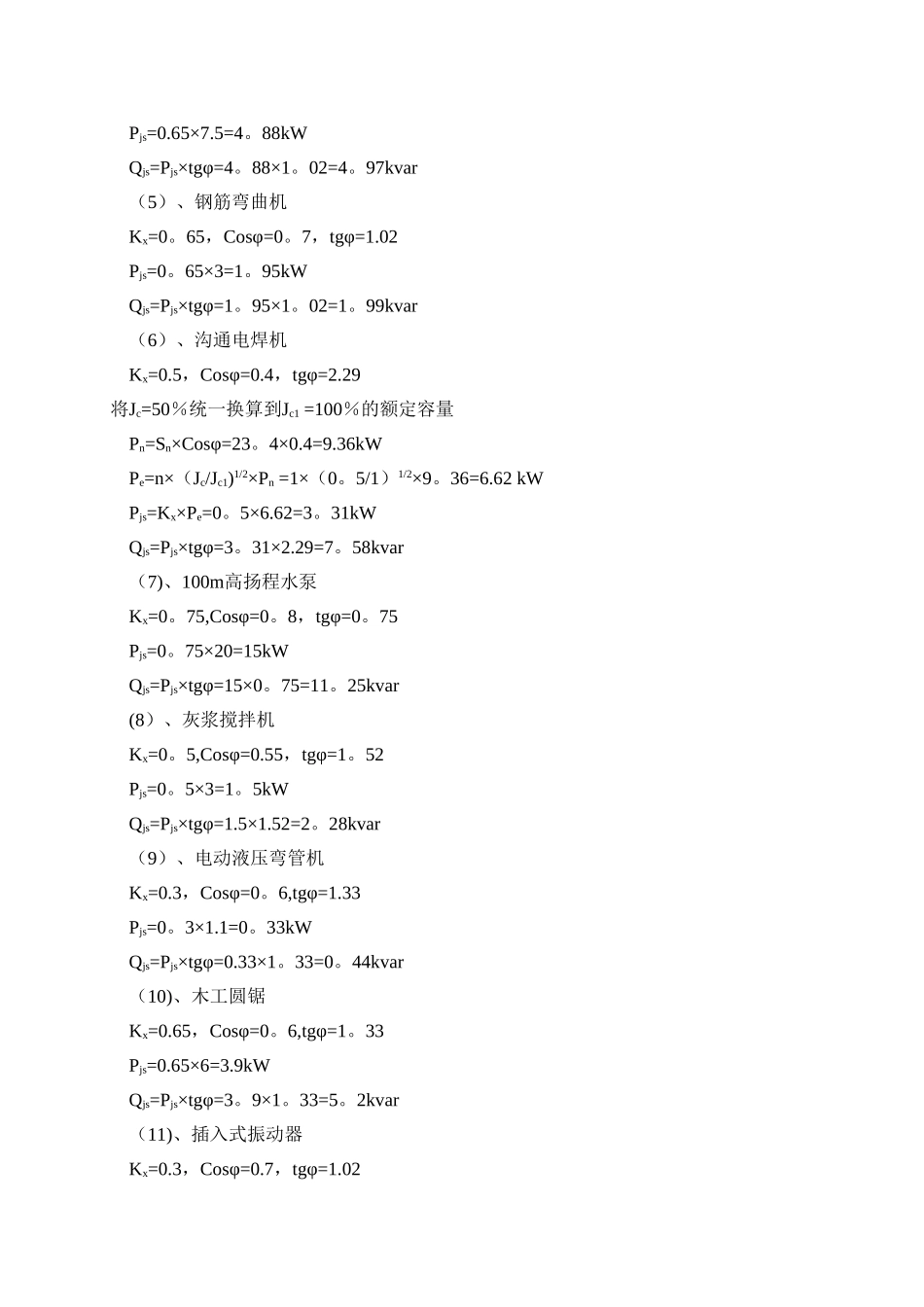

施工用电专项施工方案一、编制依据《低压配电设计法律规范》GB50054-2024《建筑工程施工现场供电安全法律规范》GB50194—93《通用用电设备配电设计法律规范》GB50055—2024《供配电系统设计法律规范》GB50052-2024《施工现场临时用电安全技术法律规范》JGJ46—2024《建筑施工安全检查标准》JGJ59—2024二、工程概况工程名称工程地点建筑面积(m2)15572建筑高度(m）65.3基础形式冲击钻孔灌注桩主体结构框剪抗震等级三抗震设防烈度6地上层数16地下层数1电箱数量总配电柜一个分箱6个开关箱18个序号机具名称型号安装功率(kW）数量合计功率（kW）1塔吊QTZ63421422建筑施工外用电梯SCD200/200331333高压汞灯3264钢筋调直机切断机GL127。517.55钢筋弯曲机GW403136沟通电焊机UN1—10023。4123。47100m高扬程水泵201208灰浆搅拌机UJ3253139电动液压弯管机WYQ1。111。110木工圆锯MJ10432611插入式振动器ZX50C1。122。212荧光灯0。2204三、设计内容和步骤 1、现场勘探及初步设计: （1）本工程所在施工现场范围内施工前无各种埋地管线. （2)现场采纳380V低压供电，设一配电总箱，内有计量设备,采纳TN-S系统供电。 （3）根据施工现场用电设备布置情况，总箱进线采纳导线直接埋地敷设,干线采纳直接埋地敷设，用电器导线采纳直接埋地敷设。布置位置及线路走向参见临时配电系统图及现场平面图，采纳三级配电，三级防护。 （4）根据《JGJ46—2024》规定制定施工组织设计，接地电阻R≤4Ω。 2、确定用电负荷: (1)、塔吊 Kx=0。85，Cosφ=0.6，tgφ=1。33将Jc=40%统一换算到Jc1 =25％的额定容量 Pn=42kW Pe=n×(Jc/Jc1）1/2×Pn =1×(0。4/0。25）1/2×42=53。13 kW Pjs=Kx×Pe=0.85×53.13=45.16kW Qjs=Pjs×tgφ=45.16×1.33=60.21kvar （2)、建筑施工外用电梯 Kx=0。85，Cosφ=0.6，tgφ=1.33 Pjs=0。85×33=28。05kW Qjs=Pjs×tgφ=28。05×1。33=37.4kvar （3)、高压汞灯 Kx=0.6，Cosφ=0。7，tgφ=1。02 Pjs=0.6×6×1.1=3。96kW Qjs=Pjs×tgφ=3。96×1.02=4。04kvar （4)、钢筋调直机切断机 Kx=0。65,Cosφ=0。7，tgφ=1。02 Pjs=0.65×7.5=4。88kW Qjs=Pjs×tgφ=4。88×1。02=4。97kvar （5）、钢筋弯曲机 Kx=0。65，Cosφ=0。7，tgφ=1.02 Pjs=0。65×3=1。95kW Qjs=Pjs×tgφ=1。95×1。02=1。99kvar （6）、沟通电焊机 Kx=0.5，Cosφ=0.4，tgφ=2.29将Jc=50％统一换算到Jc1 =100％的额定容量 Pn=Sn×Cosφ=23。4×0.4=...
