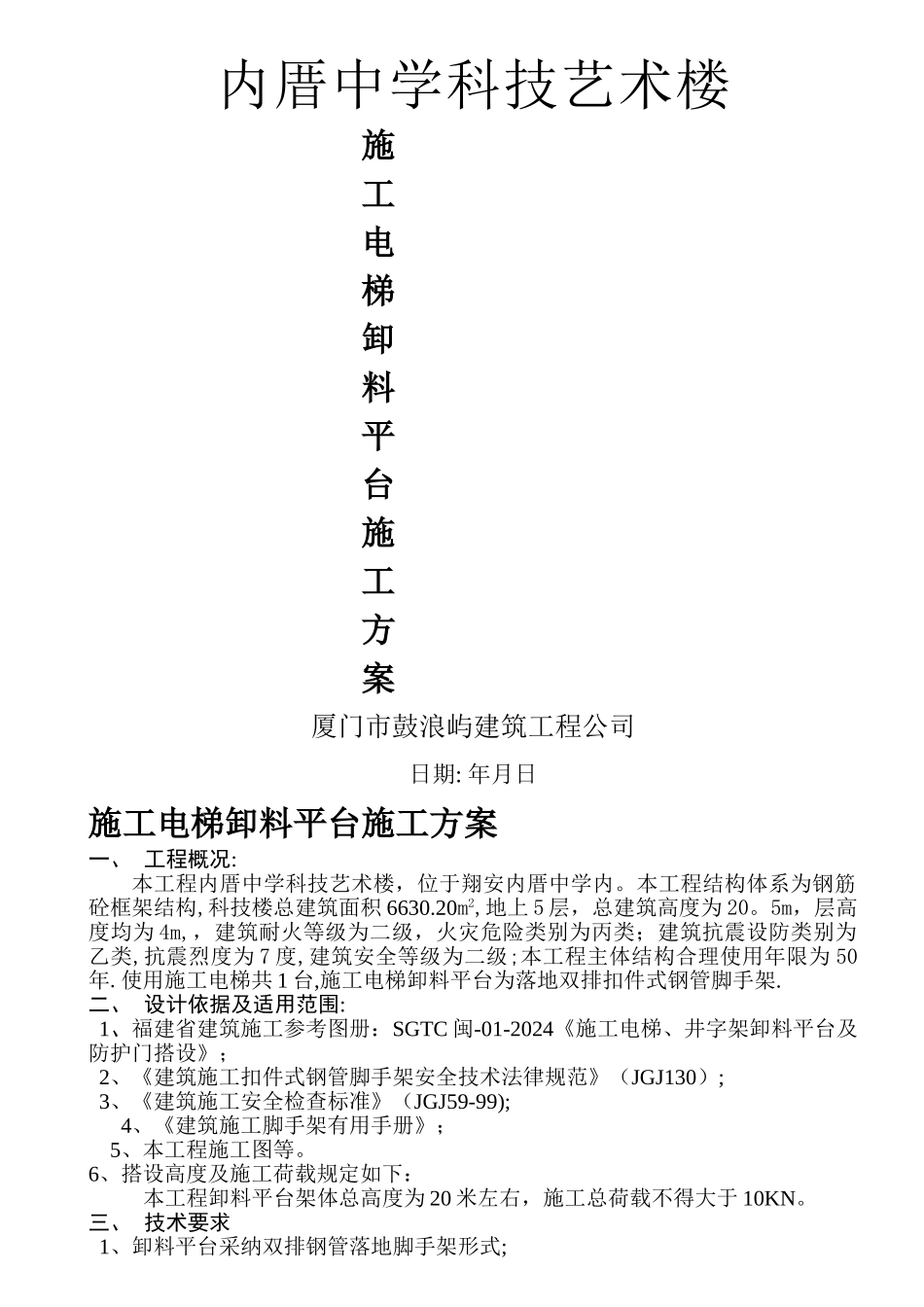

内厝中学科技艺术楼施工电梯卸料平台施工方案厦门市鼓浪屿建筑工程公司日期: 年月日施工电梯卸料平台施工方案一、 工程概况:本工程内厝中学科技艺术楼，位于翔安内厝中学内。本工程结构体系为钢筋砼框架结构,科技楼总建筑面积 6630.20m2,地上 5 层，总建筑高度为 20。5m，层高度均为 4m,，建筑耐火等级为二级，火灾危险类别为丙类；建筑抗震设防类别为乙类,抗震烈度为 7 度,建筑安全等级为二级;本工程主体结构合理使用年限为 50年.使用施工电梯共 1 台,施工电梯卸料平台为落地双排扣件式钢管脚手架.二、 设计依据及适用范围: 1、福建省建筑施工参考图册：SGTC 闽-01-2024《施工电梯、井字架卸料平台及防护门搭设》； 2、《建筑施工扣件式钢管脚手架安全技术法律规范》（JGJ130）; 3、《建筑施工安全检查标准》（JGJ59-99); 4、《建筑施工脚手架有用手册》；5、本工程施工图等。6、搭设高度及施工荷载规定如下：本工程卸料平台架体总高度为 20 米左右，施工总荷载不得大于 10KN。三、 技术要求 1、卸料平台采纳双排钢管落地脚手架形式; 2、卸料平台基础地面承载力应达到 60KN/㎡,架体下应至少浇筑 200 厚 C15 基础，当承载不满足时应采纳必要措施进行加固； 3、卸料平台对应的每层楼面处必须设置连墙杆，连墙杆预埋插管埋深不得小于250mm； 4、卸料平台卸料层应满铺木脚手板，脚手板应与架体绑扎牢固,且靠近升降机侧应高于靠近建筑物侧 20—30mm； 5、卸料平台在架体两侧及正面外侧两立柱之间应按标准设置扶手、中栏杆及挡脚板(高度分别为 1200、600、和 180）; 6、除满足以上要求外，卸料平台架还应符合国家现行有关标准、法律规范的规定。四、 搭设材料要求 1、卸料平台架、连墙杆及预埋插管等均应采纳 φ48×3。5 的钢管,并应符合现行国家标准《直缝电焊钢管》（GB/T13793）或《低压流体输送用焊接钢管》(GB/T3092）中规定的 3 号普通钢管，其质量应符合标准《碳结构钢》（GB/T700）中的 Q-235—A 级钢的规定。 2、本卸料平台架应用可锻铸铁制作的扣件,其材质应符合国家法律规范《落地式钢管脚手架用扣件》（GB15831）的规定。 3、卸料平台的脚手板应符合 JGJ130 中的材质要求.五、 施工要求1、搭设要求(1）相邻立柱的对接扣件不得在同一高度内，其在高度方向上错开的距离不小于500mm,对接扣件开口应朝内，当平台架搭至墙件的构造点时，应及时作连墙拉结。除立柱外,其余杆件应采纳整根钢管搭设...
