施工电梯基础及地下室顶板回撑方案

施工电梯基础及地下室顶板回撑方案_第1页
1/5
施工电梯基础及地下室顶板回撑方案_第2页
2/5
施工电梯基础及地下室顶板回撑方案_第3页
3/5

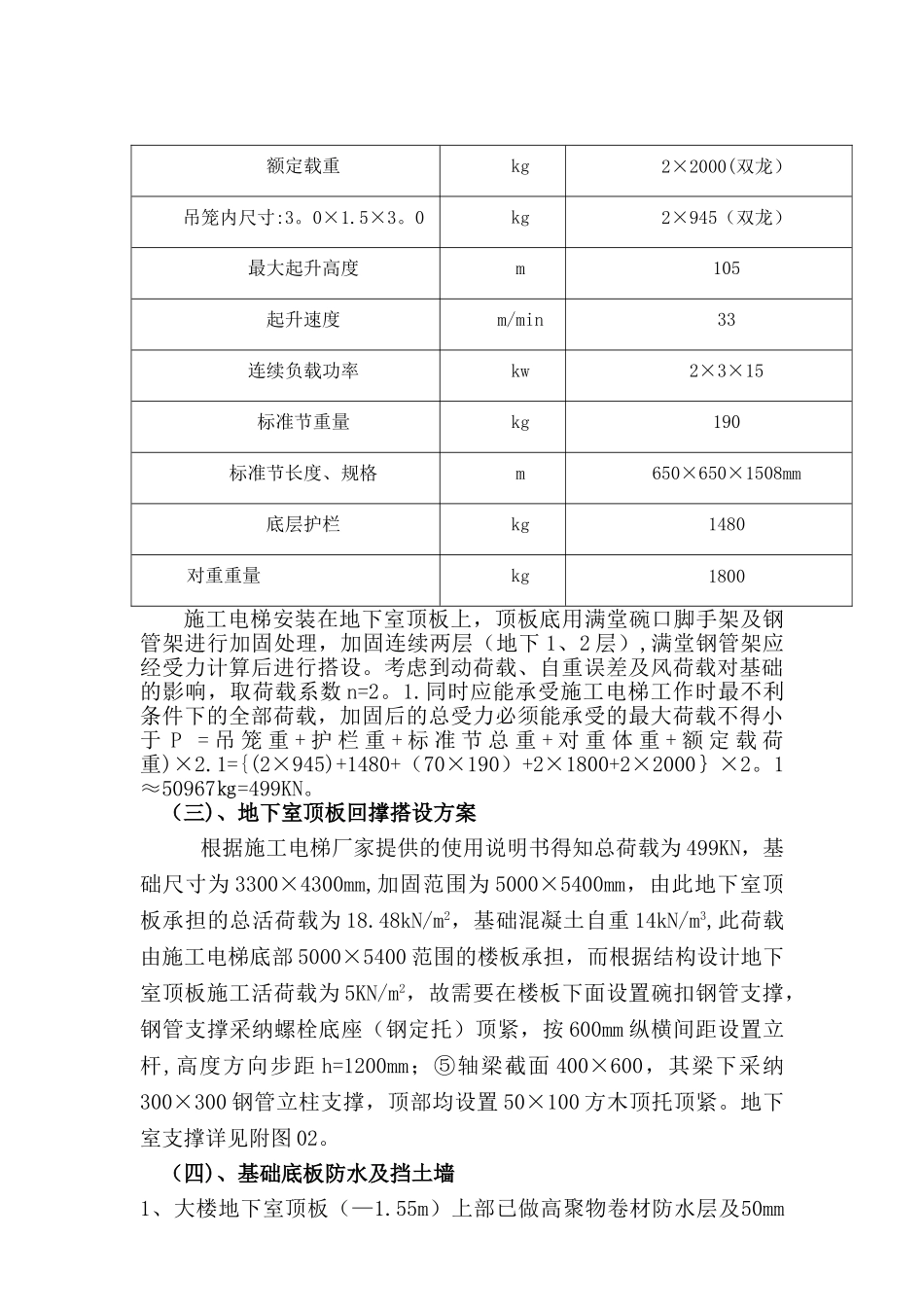

甘肃第七建设集团股份有限公司综合楼施工电梯基础施工方案一、工程概况本工程主楼建筑面积 36702。52 平方米,地上 33 层,地下为 2层,建筑主体高度 99。75m,1 层商业用房层高 4。5m,2—5 层为办公用房层高 3。6m,6-33 层为职工住宅层高 2.85m,地下一、二层层高为 5.1m、3.9 m。结构类型为钢筋砼框架—剪力墙结构,基础采纳平板式筏板基础。该工程由中国市政工程西北设计讨论院设计.该工程主楼拟采纳一台 SCD200/200DK 型施工电梯,依据现场平面布置及设计施工图,安装在建筑物南侧以轴为中心,施工电梯平面中心距建筑物外墙 3。0 米,施工电梯坐落在地下室顶板上,安装高度 105m,通过附墙系统与建筑物锚固连接稳定架体,实现高层建筑施工人员和货物的快速垂直运输.施工升降机平面位置见附图 01。二、施工电梯基础施工技术方案(一)、施工电梯基础1、基础板底板坐落在地下一层顶板上(标高—1。55 m),尺寸3300 mm×4300mm,厚度为 400mm,配双层双向加强钢筋网格,钢筋 Ф10@200mm,马凳筋 Ф18@1000mm;混凝土强度 C35,振捣密实。(1) 基础预留孔尺寸为 300mm×700mm 两个,300mm×300mm两个,预埋底架地脚螺栓钩须与钢筋网格连接好后二次浇筑混凝土。(2)基础表面平整度为 1/1000.(3)基础平面两侧做集水坑 1000 mm ×1200 mm×1500 mm,周围设排水沟,保证排水良好。(4)制作基础时必须同时埋好接地,埋深不小于 0.5m。(圆钢直径不小于 12mm,扁钢截面不小于 100mm²、厚度不小于 4mm).(5)提供完整的隐蔽验收资料和混凝土强度报告。详见租赁单位提供的附图(二)施工电梯基本参数项目单位参数施工电梯一台型号 SC200/200额定载重kg2×2000(双龙)吊笼内尺寸:3。0×1.5×3。0kg2×945(双龙)最大起升高度m105起升速度m/min33连续负载功率kw2×3×15标准节重量kg190标准节长度、规格m650×650×1508mm底层护栏kg1480对重重量kg1800施工电梯安装在地下室顶板上,顶板底用满堂碗口脚手架及钢管架进行加固处理,加固连续两层(地下 1、2 层),满堂钢管架应经受力计算后进行搭设。考虑到动荷载、自重误差及风荷载对基础的影响,取荷载系数 n=2。1.同时应能承受施工电梯工作时最不利条件下的全部荷载,加固后的总受力必须能承受的最大荷载不得小于 P = 吊 笼 重 + 护 栏 重 + 标 准 节 总 重 + 对 重 体 重 + 额 定 载 荷重)×2.1={(2×945)+1480+(70×190)+2×1800+2...
