施工电梯方案-含电梯基础回填土及地下室顶板回撑方案

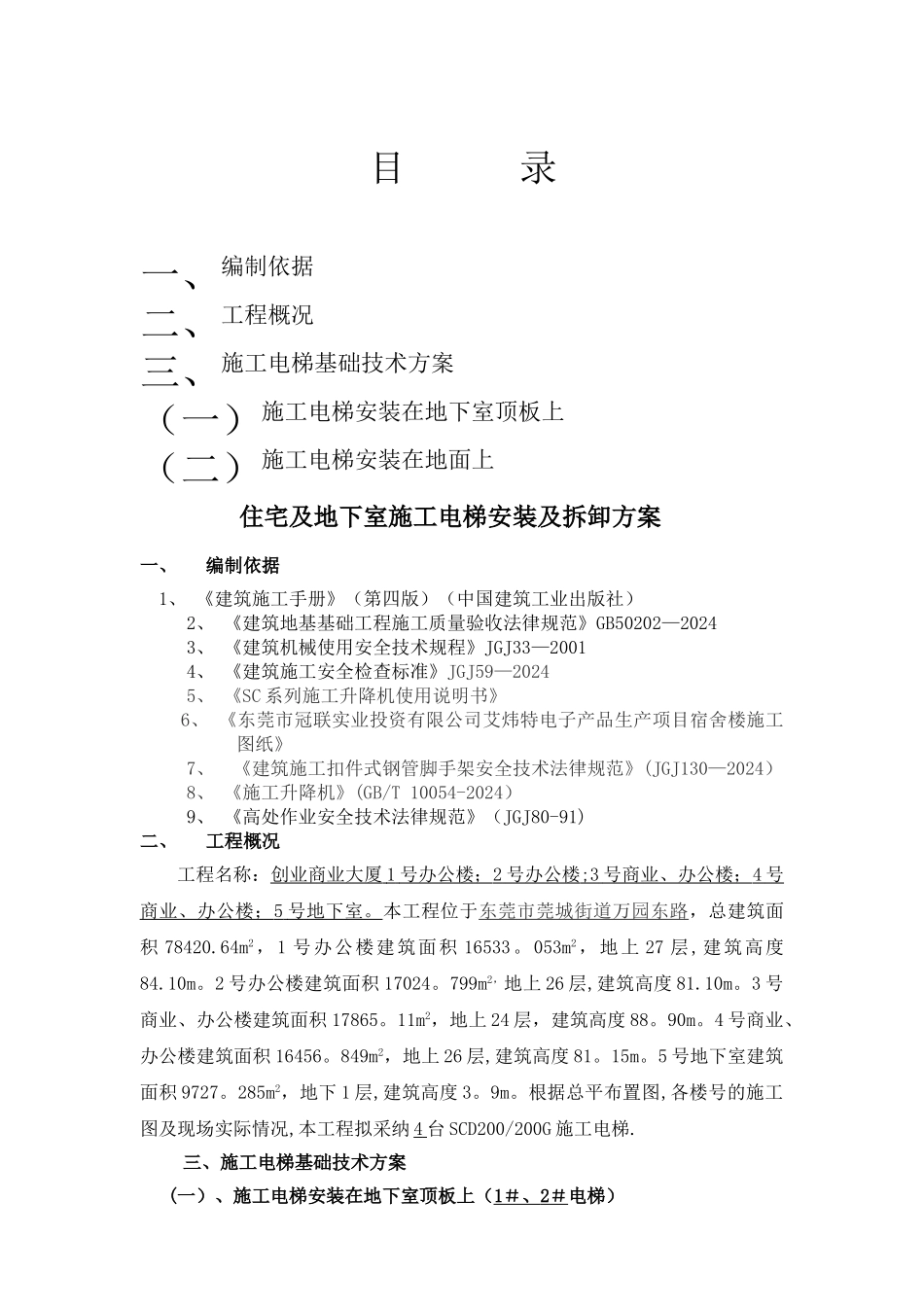

目 录一、编制依据二、工程概况三、施工电梯基础技术方案（一）施工电梯安装在地下室顶板上（二）施工电梯安装在地面上住宅及地下室施工电梯安装及拆卸方案一、编制依据1、 《建筑施工手册》（第四版）（中国建筑工业出版社）2、 《建筑地基基础工程施工质量验收法律规范》GB50202—20243、 《建筑机械使用安全技术规程》JGJ33—20014、 《建筑施工安全检查标准》JGJ59—20245、 《SC 系列施工升降机使用说明书》6、 《东莞市冠联实业投资有限公司艾炜特电子产品生产项目宿舍楼施工图纸》7、 《建筑施工扣件式钢管脚手架安全技术法律规范》(JGJ130—2024）8、 《施工升降机》(GB/T 10054-2024）9、 《高处作业安全技术法律规范》（JGJ80-91)二、工程概况工程名称：创业商业大厦 1 号办公楼； 2 号办公楼 ;3 号商业、办公楼； 4 号 商业、办公楼； 5 号地下室。 本工程位于东莞市莞城街道万园东路，总建筑面积 78420.64m2，1 号办公楼建筑面积 16533。053m2，地上 27 层,建筑高度84.10m。2 号办公楼建筑面积 17024。799m2，地上 26 层,建筑高度 81.10m。3 号商业、办公楼建筑面积 17865。11m2，地上 24 层，建筑高度 88。90m。4 号商业、办公楼建筑面积 16456。849m2，地上 26 层,建筑高度 81。15m。5 号地下室建筑面积 9727。285m2，地下 1 层,建筑高度 3。9m。根据总平布置图,各楼号的施工图及现场实际情况,本工程拟采纳 4 台 SCD200/200G 施工电梯.三、施工电梯基础技术方案(一）、施工电梯安装在地下室顶板上（1 ＃、 2 ＃ 电梯）1、施工电梯基本参数施工电梯型号：SC200/200G吊笼形式：双吊笼；架设总高度:100m；标准节长度:1.508m;吊笼底部尺寸：3.2 m *1。5m;标准节重：170kg;吊笼重量：2＊1700kg；额定载重量：2*2000kg；护栏重量： 1480kg； 对重体重量：2＊1000kg；施工电梯安装在地下室顶板上，顶板底用满堂钢管架进行加固处理，满堂钢管架应经受力计算后进行搭设。考虑到动荷载、自重误差及风荷载对基础的影响，取荷载系数 n=2.1.同时应能承受施工电梯工作时最不利条件下的全部荷载，加固后的总受力必须能承受的最大荷载不得小于：P=吊笼重+护栏重+标准节总重+对重体重+额定载荷重)*2。1={(2*1700）+1480+(66＊170）+2*1000+2＊2000}*2.1=46410㎏≈465KN。2、基础及回顶体系搭设方案：考虑到施工升降机组装高度较高，集中荷载值较大,基底部基础仍按厂家提供的图纸施工。...
