施工电梯楼层出入口防护架施工方案VIP专享

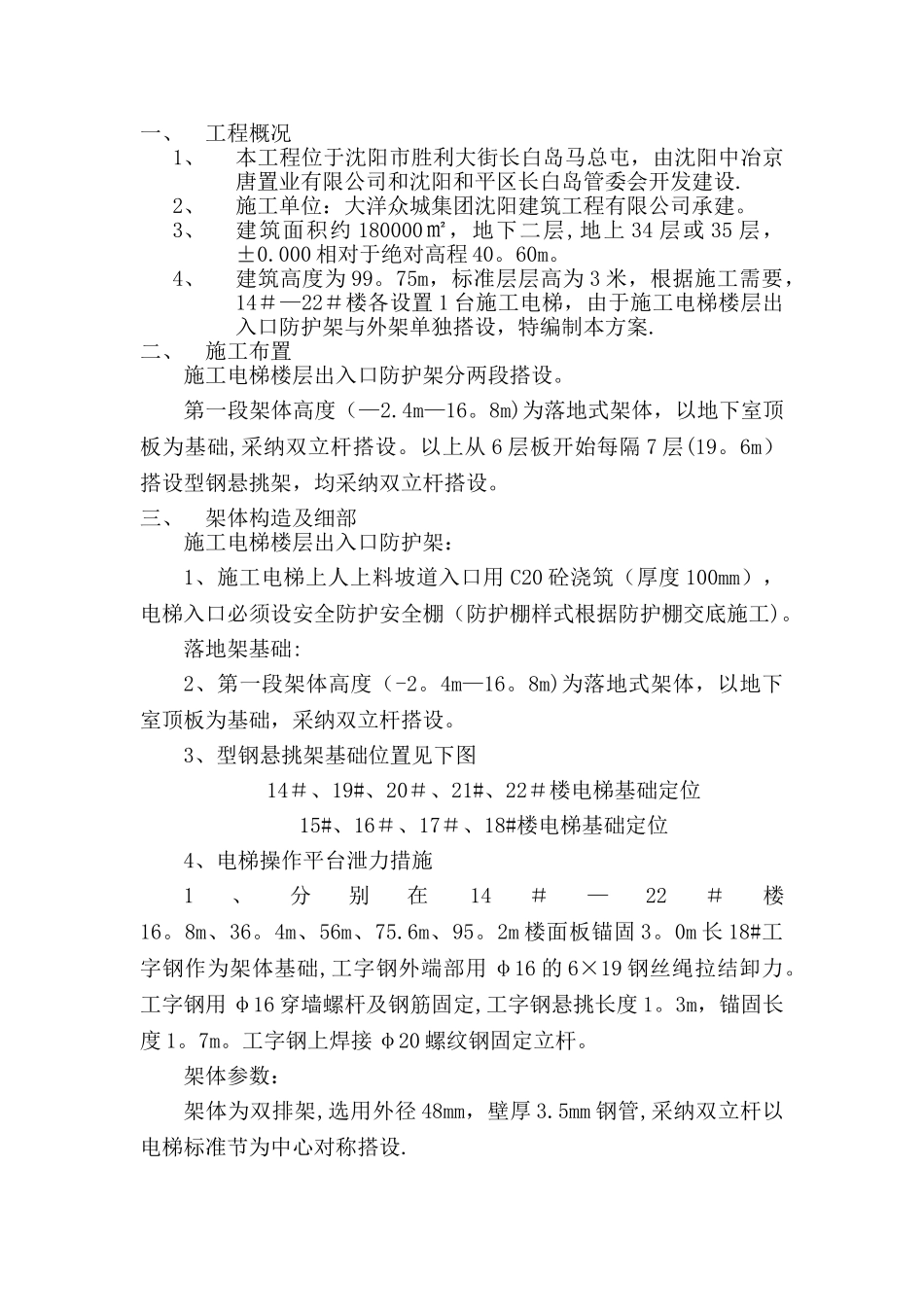

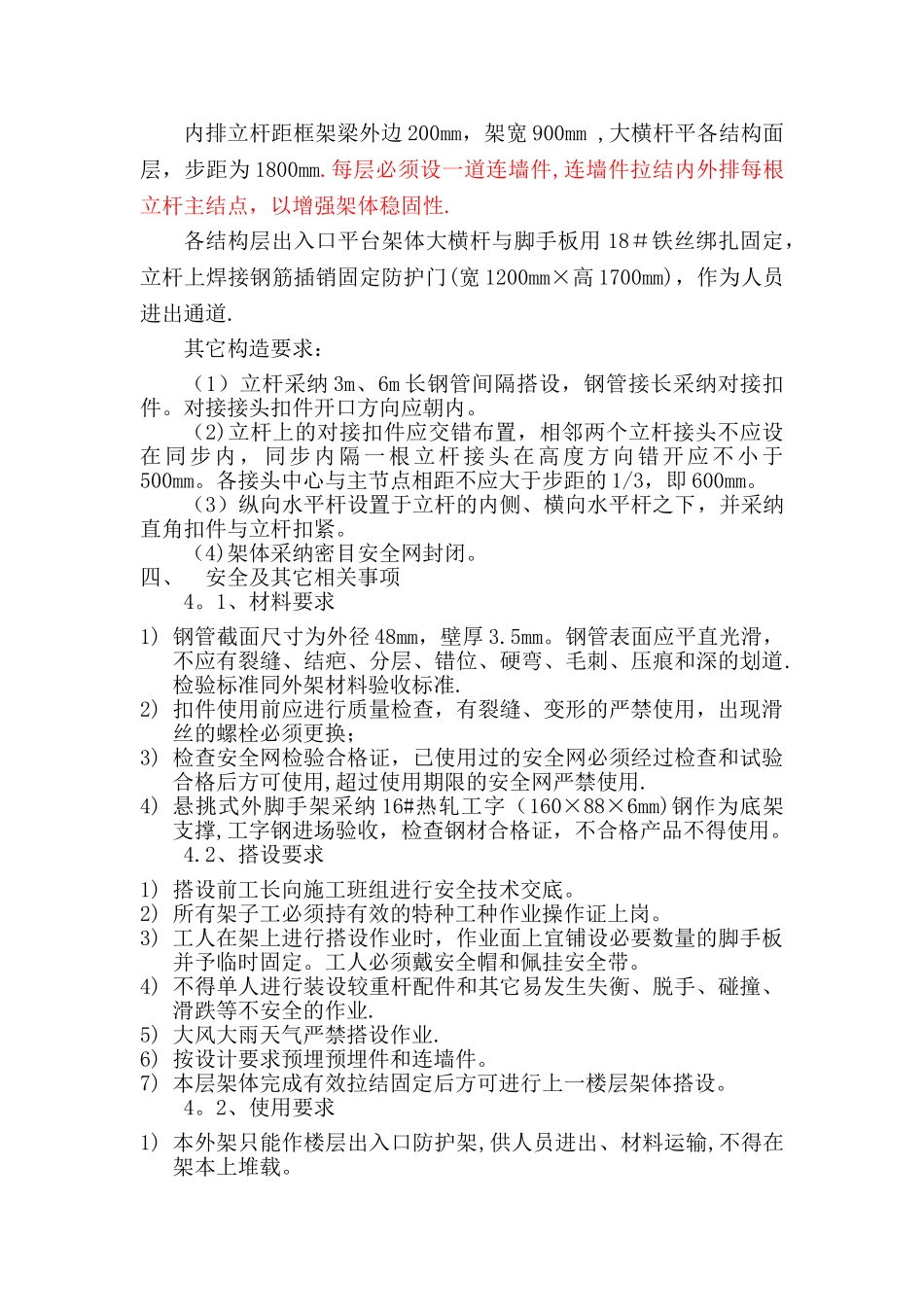

一、工程概况1、本工程位于沈阳市胜利大街长白岛马总屯，由沈阳中冶京唐置业有限公司和沈阳和平区长白岛管委会开发建设.2、施工单位：大洋众城集团沈阳建筑工程有限公司承建。3、建筑面积约 180000㎡，地下二层,地上 34 层或 35 层，±0.000 相对于绝对高程 40。60m。4、建筑高度为 99。75m，标准层层高为 3 米，根据施工需要，14＃—22＃楼各设置 1 台施工电梯，由于施工电梯楼层出入口防护架与外架单独搭设，特编制本方案.二、施工布置施工电梯楼层出入口防护架分两段搭设。第一段架体高度（—2.4m—16。8m)为落地式架体，以地下室顶板为基础,采纳双立杆搭设。以上从 6 层板开始每隔 7 层(19。6m）搭设型钢悬挑架，均采纳双立杆搭设。三、架体构造及细部施工电梯楼层出入口防护架：1、施工电梯上人上料坡道入口用 C20 砼浇筑（厚度 100mm），电梯入口必须设安全防护安全棚（防护棚样式根据防护棚交底施工)。落地架基础:2、第一段架体高度（-2。4m—16。8m)为落地式架体，以地下室顶板为基础，采纳双立杆搭设。3、型钢悬挑架基础位置见下图14＃、19#、20＃、21#、22＃楼电梯基础定位15#、16＃、17＃、18#楼电梯基础定位4、电梯操作平台泄力措施1、分别在14＃—22＃楼16。8m、36。4m、56m、75.6m、95。2m 楼面板锚固 3。0m 长 18#工字钢作为架体基础,工字钢外端部用 φ16 的 6×19 钢丝绳拉结卸力。工字钢用 φ16 穿墙螺杆及钢筋固定,工字钢悬挑长度 1。3m，锚固长度 1。7m。工字钢上焊接 φ20 螺纹钢固定立杆。架体参数：架体为双排架,选用外径 48mm，壁厚 3.5mm 钢管,采纳双立杆以电梯标准节为中心对称搭设.内排立杆距框架梁外边 200mm，架宽 900mm ,大横杆平各结构面层，步距为 1800mm.每层必须设一道连墙件,连墙件拉结内外排每根立杆主结点，以增强架体稳固性.各结构层出入口平台架体大横杆与脚手板用 18＃铁丝绑扎固定，立杆上焊接钢筋插销固定防护门(宽 1200mm×高 1700mm)，作为人员进出通道.其它构造要求：（1）立杆采纳 3m、6m 长钢管间隔搭设，钢管接长采纳对接扣件。对接接头扣件开口方向应朝内。（2)立杆上的对接扣件应交错布置，相邻两个立杆接头不应设在同步内，同步内隔一根立杆接头在高度方向错开应不小于500mm。各接头中心与主节点相距不应大于步距的 1/3，即 600mm。（3）纵向水平杆设置于立杆的内侧、横向水平杆之下，并采纳直角扣件与立杆扣紧。（4)架体采纳密目安全网封闭。...
