旋喷桩施工工艺及技术要点

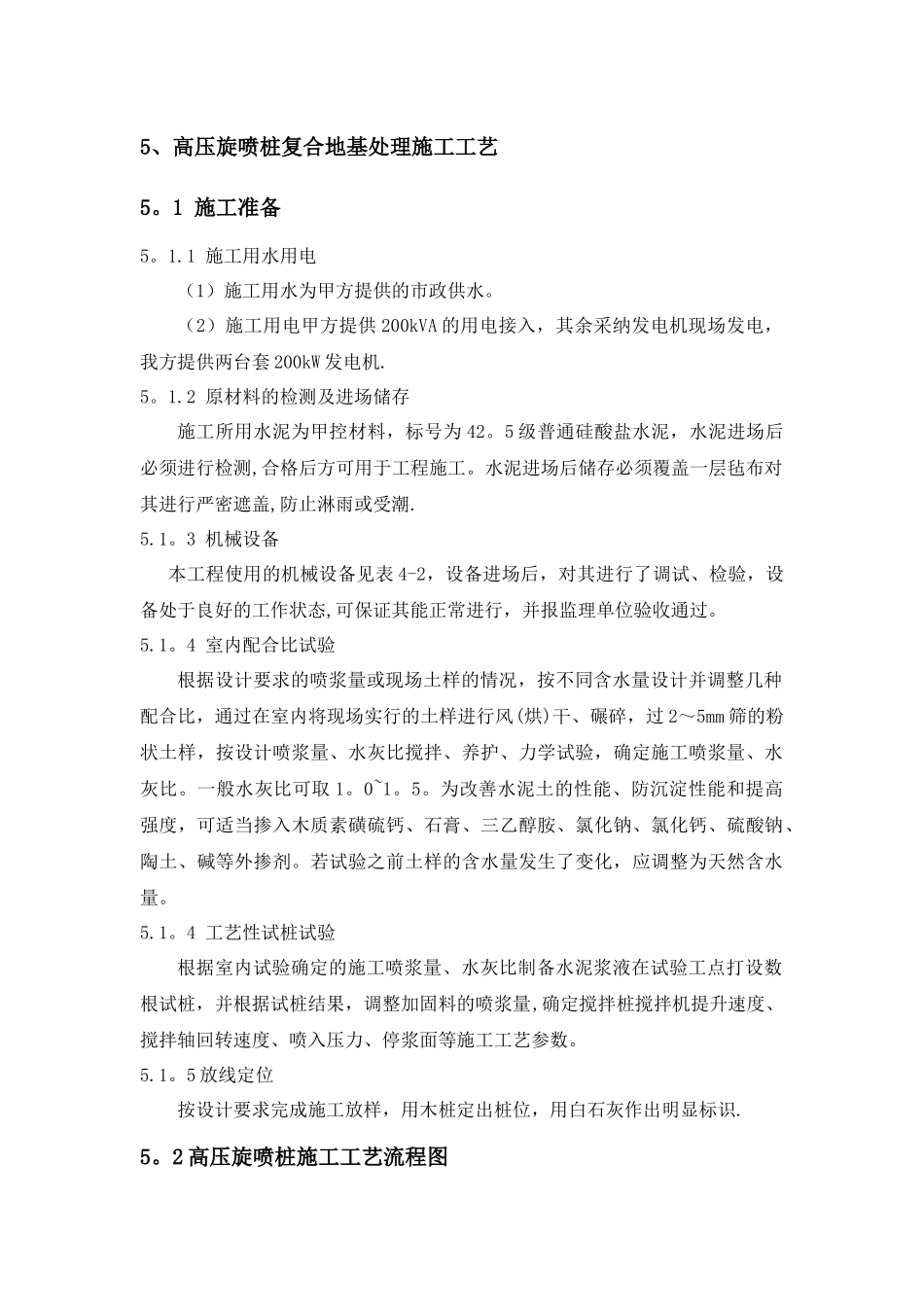

5、高压旋喷桩复合地基处理施工工艺5。1 施工准备5。1.1 施工用水用电（1）施工用水为甲方提供的市政供水。（2）施工用电甲方提供 200kVA 的用电接入，其余采纳发电机现场发电，我方提供两台套 200kW 发电机.5。1.2 原材料的检测及进场储存施工所用水泥为甲控材料，标号为 42。5 级普通硅酸盐水泥，水泥进场后必须进行检测,合格后方可用于工程施工。水泥进场后储存必须覆盖一层毡布对其进行严密遮盖,防止淋雨或受潮.5.1。3 机械设备本工程使用的机械设备见表 4-2，设备进场后，对其进行了调试、检验，设备处于良好的工作状态,可保证其能正常进行，并报监理单位验收通过。5.1。4 室内配合比试验根据设计要求的喷浆量或现场土样的情况，按不同含水量设计并调整几种配合比，通过在室内将现场实行的土样进行风(烘)干、碾碎，过 2～5mm 筛的粉状土样，按设计喷浆量、水灰比搅拌、养护、力学试验，确定施工喷浆量、水灰比。一般水灰比可取 1。0~1。5。为改善水泥土的性能、防沉淀性能和提高强度，可适当掺入木质素磺硫钙、石膏、三乙醇胺、氯化钠、氯化钙、硫酸钠、陶土、碱等外掺剂。若试验之前土样的含水量发生了变化，应调整为天然含水量。5.1。4 工艺性试桩试验根据室内试验确定的施工喷浆量、水灰比制备水泥浆液在试验工点打设数根试桩，并根据试桩结果，调整加固料的喷浆量,确定搅拌桩搅拌机提升速度、搅拌轴回转速度、喷入压力、停浆面等施工工艺参数。5.1。5 放线定位按设计要求完成施工放样，用木桩定出桩位，用白石灰作出明显标识.5。2 高压旋喷桩施工工艺流程图泥浆排放处理钻机就位调整钻架角度钻 孔插 管试 喷高压喷射注浆作业喷射结束拔 管桩机移位机具清理准备工作制 浆一级过滤二级过滤高压泵对浆液加压启 动 高 压 清 水泵 、 空 压 机 供水、风施工工艺流程5。3 施工工艺5。3.1钻 机 引孔；本 工 程采 纳XY-4 型旋 喷钻 杆 进行 引孔施工,假 如在 钻 孔过 程中 发 现与 勘察 报 告中 的地 质 数据 有较 大 差异 时应 立 即停 止施 工 ，须 相关 单 位确 认并 制 定解 决方案.5。3.2 制备水泥浆；钻机移位时，即开始按设计确定的配合比拌制水泥浆。首先将水加入桶中，再将水泥和外掺剂倒入,开动搅拌机搅拌 10～20 分钟，而后拧开搅拌桶底部阀门，放入第一道筛网（孔径为 0。8mm），过滤后流入浆液池，然后通过泥浆泵抽进第二道过滤网（孔径为 0。8mm），...
