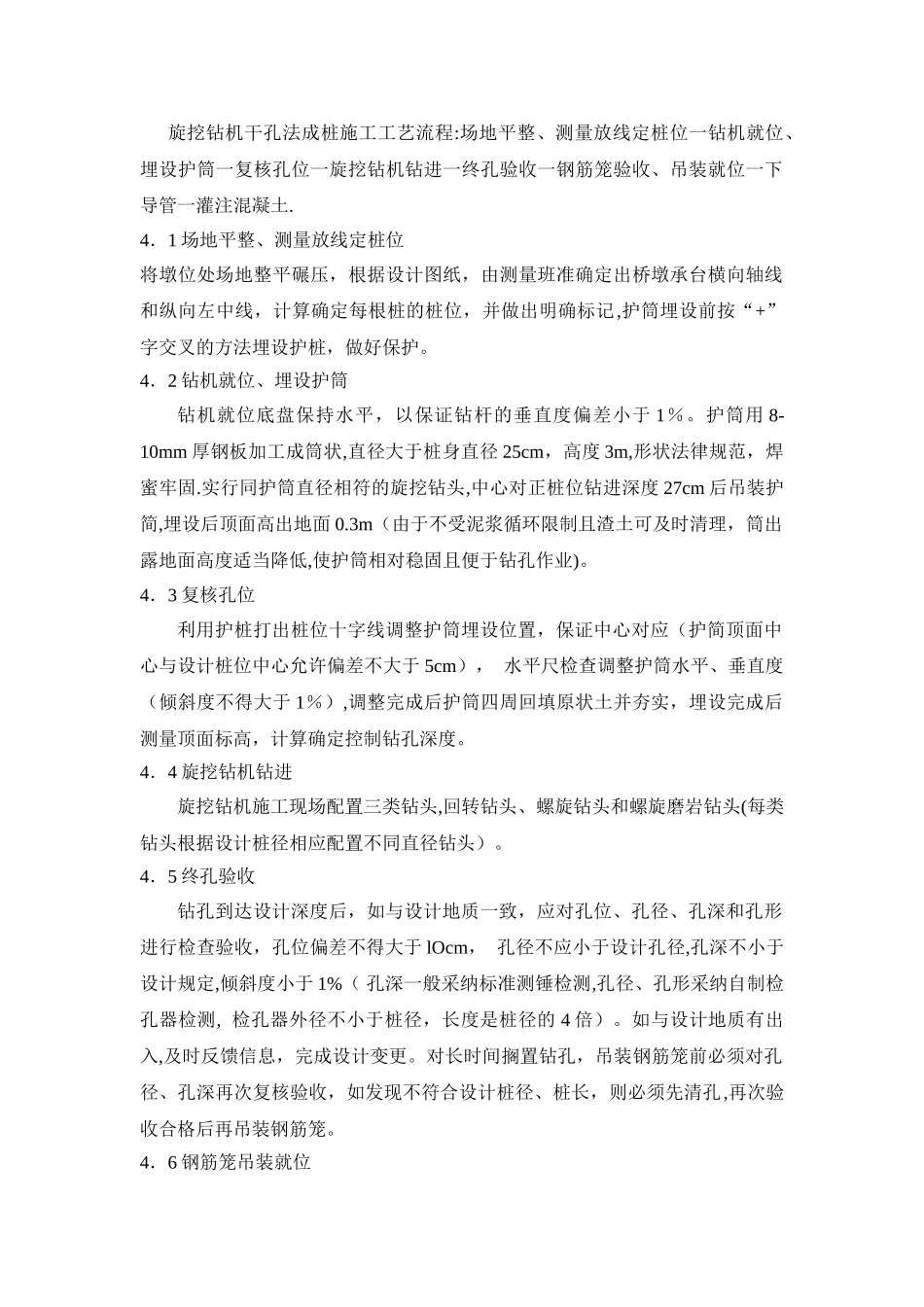

旋挖钻机干孔法成桩施工工艺流程:场地平整、测量放线定桩位一钻机就位、埋设护筒一复核孔位一旋挖钻机钻进一终孔验收一钢筋笼验收、吊装就位一下导管一灌注混凝土.4．1 场地平整、测量放线定桩位将墩位处场地整平碾压，根据设计图纸，由测量班准确定出桥墩承台横向轴线和纵向左中线，计算确定每根桩的桩位，并做出明确标记,护筒埋设前按“+”字交叉的方法埋设护桩，做好保护。4．2 钻机就位、埋设护筒钻机就位底盘保持水平，以保证钻杆的垂直度偏差小于 1％。护筒用 8-10mm 厚钢板加工成筒状,直径大于桩身直径 25cm，高度 3m,形状法律规范，焊蜜牢固.实行同护筒直径相符的旋挖钻头,中心对正桩位钻进深度 27cm 后吊装护简,埋设后顶面高出地面 0.3m（由于不受泥浆循环限制且渣土可及时清理，筒出露地面高度适当降低,使护筒相对稳固且便于钻孔作业)。4．3 复核孔位利用护桩打出桩位十字线调整护筒埋设位置，保证中心对应（护简顶面中心与设计桩位中心允许偏差不大于 5cm）， 水平尺检查调整护筒水平、垂直度（倾斜度不得大于 1％）,调整完成后护筒四周回填原状土并夯实，埋设完成后测量顶面标高，计算确定控制钻孔深度。4．4 旋挖钻机钻进旋挖钻机施工现场配置三类钻头,回转钻头、螺旋钻头和螺旋磨岩钻头(每类钻头根据设计桩径相应配置不同直径钻头）。4．5 终孔验收钻孔到达设计深度后，如与设计地质一致，应对孔位、孔径、孔深和孔形进行检查验收，孔位偏差不得大于 lOcm， 孔径不应小于设计孔径,孔深不小于设计规定,倾斜度小于 1%（ 孔深一般采纳标准测锤检测,孔径、孔形采纳自制检孔器检测, 检孔器外径不小于桩径，长度是桩径的 4 倍）。如与设计地质有出入,及时反馈信息，完成设计变更。对长时间搁置钻孔，吊装钢筋笼前必须对孔径、孔深再次复核验收，如发现不符合设计桩径、桩长，则必须先清孔,再次验收合格后再吊装钢筋笼。4．6 钢筋笼吊装就位钢筋笼在加工厂由专业班组加工，执行出场验收程序,长平板车运至现场，长度 25m 以下实行整体吊装,根据长度确定 2～3 个吊点，严禁单点起吊,吊放时徐缓下放，预防刮破孔壁。25m 以上实行分节吊装,两节之间实行双面绑条焊连接，吊车配合在孔口完成，焊接质量严格执行工序验收程序。钢筋笼下放至设计标高后，进行钢筋笼定位复核,中心偏差不大于 2cm（ 钢筋笼骨架的保护层用与桩基同标号预制混凝土垫块保证，竖向每隔 2m 设 1 周,每周均匀布置 4 个垫块)；高程控制...
