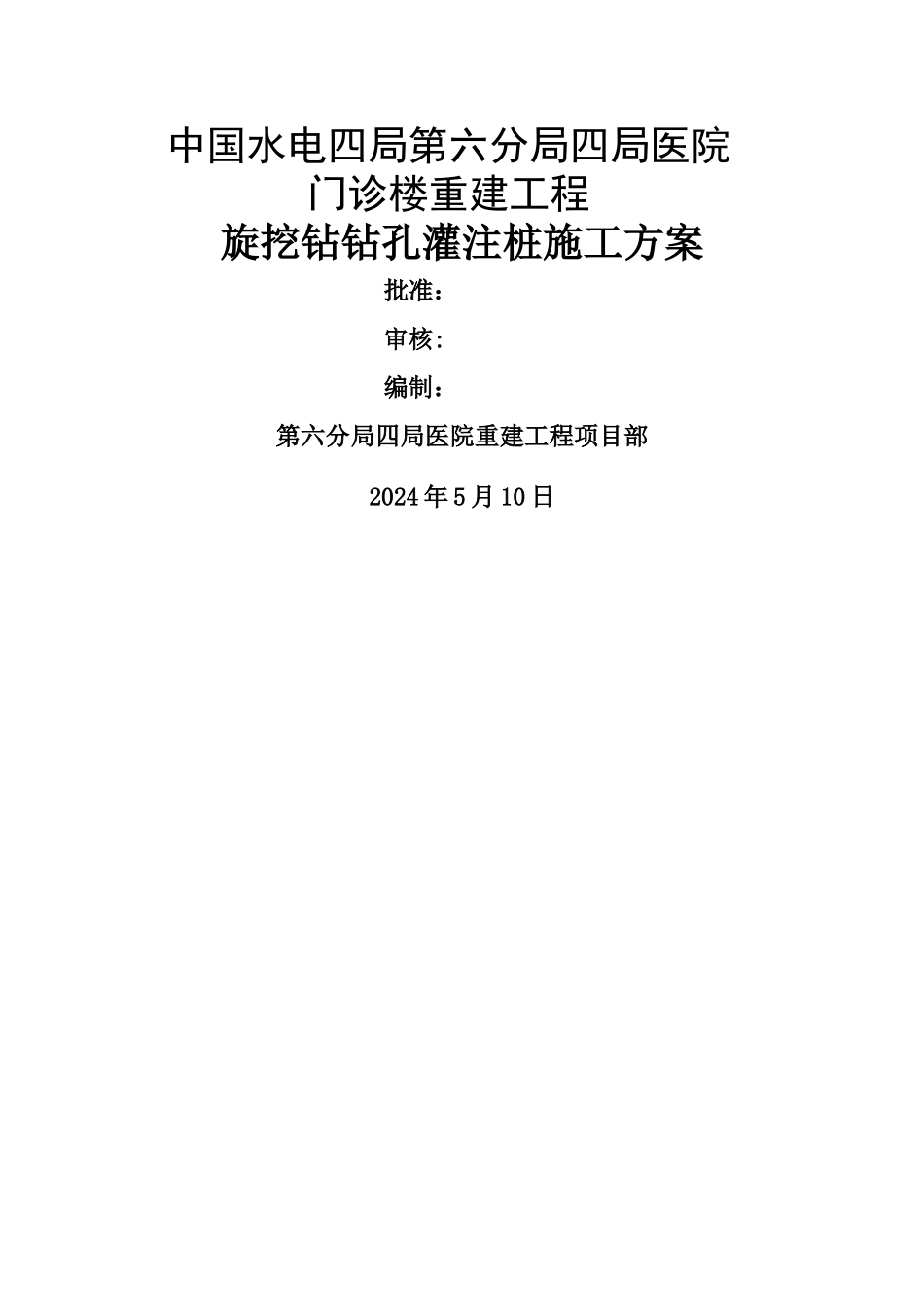

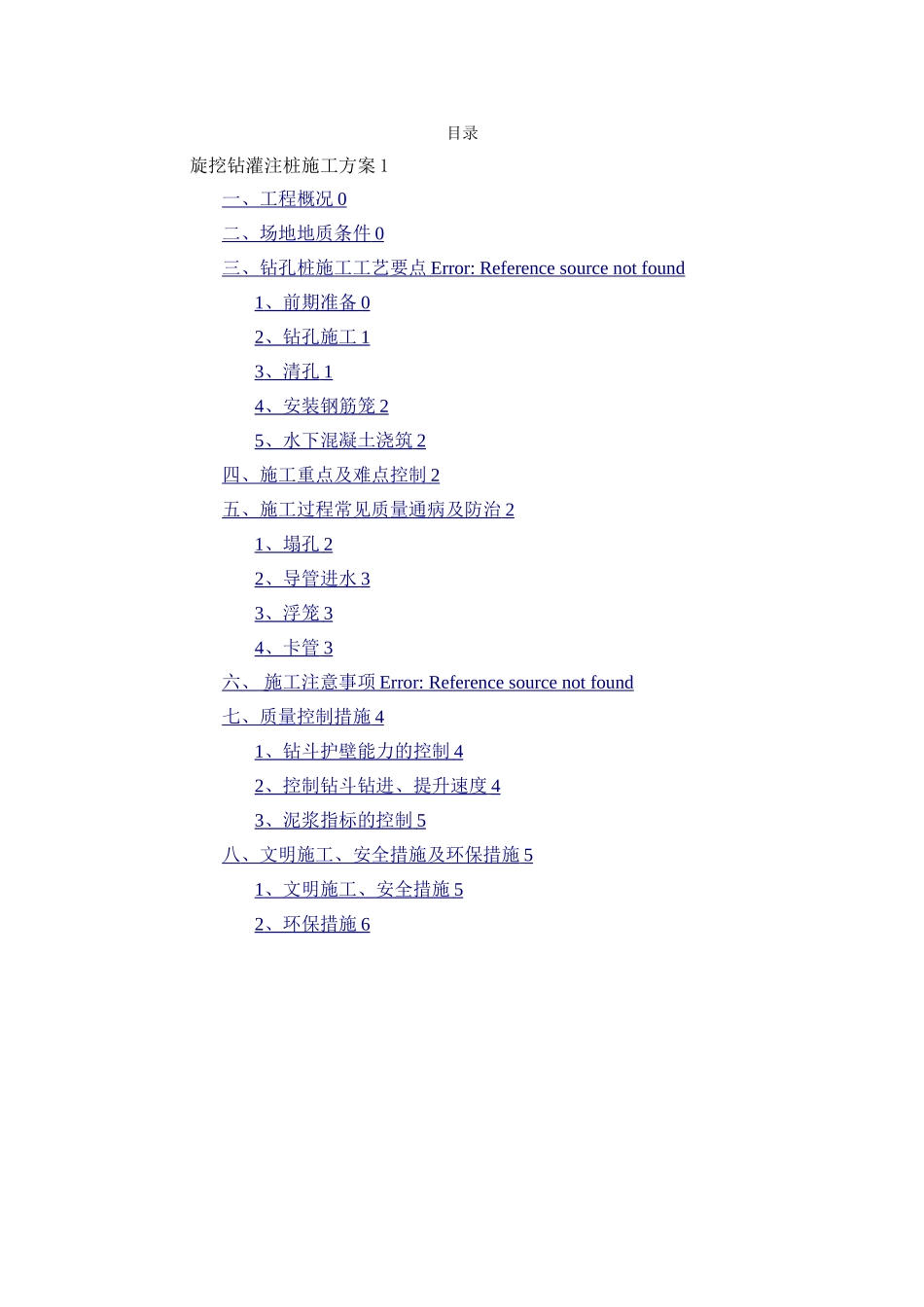

中国水电四局第六分局四局医院门诊楼重建工程旋挖钻钻孔灌注桩施工方案批准:审核:编制:第六分局四局医院重建工程项目部2024 年 5 月 10 日目录旋挖钻灌注桩施工方案 1一、工程概况 0 二、场地地质条件 0 三、钻孔桩施工工艺要点 Error: Reference source not found 1 、前期准备 0 2 、钻孔施工 1 3 、清孔 1 4 、安装钢筋笼 2 5 、水下混凝土浇筑 2 四、施工重点及难点控制 2 五、施工过程常见质量通病及防治 2 1 、塌孔 2 2 、导管进水 3 3 、浮笼 3 4 、卡管 3 六、 施工注意事项 Error: Reference source not found 七 、质量控制措施 4 1 、钻斗护壁能力的控制 4 2 、控制钻斗钻进、提升速度 4 3 、泥浆指标的控制 5 八 、文明施工、安全措施及环保措施 5 1 、文明施工、安全措施 5 2 、环保措施 6 旋挖钻灌注桩施工方案一、工程概况本工程位于永靖县刘家峡镇,小十字西南侧,川中路南侧,川西路西。门诊楼因故原址重建,重建门诊楼占地面积为 889.30㎡,建筑结构为三层框架结构,3~17轴为局部四层,高度为 14。4m,建筑面积为 2948。80㎡,建筑耐火等级为二级。地基基础为灌注桩基础,深度为 6m,直径为 80cm,共计 58 个。鉴于目前形势,项目部决定医院门诊楼桩基施工中采纳旋挖钻进行钻孔施工,同时使现场技术人员掌握了新技术,加块了施工进度,确保了工程质量。二、场地地质条件根据《刘家峡医院门诊楼改建工程岩土工程勘察报告》,场地在勘察深度范围内自上而下依次如下:①杂填土层;②黄土状粉土;③ 卵石;④泥质砂岩。① 杂填土层:黄褐色,松散,干燥,以粉土为主,含生活及垃圾建筑,均匀性较差.厂区普遍分布。主要以粉土及建筑垃圾,均匀性较差.场区普遍分布,厚度 0。3~0。4m,平均 0.35m;层低标高 99.60~99.80m,平均 99。70m;层底埋深0。30~0。40m,平均 0.35m。② 黄土状粉土:黄褐色,局部呈红褐色,稍密,稍湿,干强度较高,孔隙较发育,局部含砾,均匀性较差。场区普遍分布,厚度 1。30~3。70m,平均2 。 53m, 层 低 标 高 96.00~98.50m , 平 均 97.17m ; 层 底 埋 深 1 。 604 , 平 均2。87m.③ 卵石:灰褐色,局部呈青灰色,稍密~中密,稍湿,充填物以中粗砂,砾砂等为主,级配较好,该层在场地内分布不均匀,厚度 0。5~3.1m,平均1。78m;层低标高 94.80~95。90m,平均 95。39m;层底埋深 4.10~5。20m,平...
