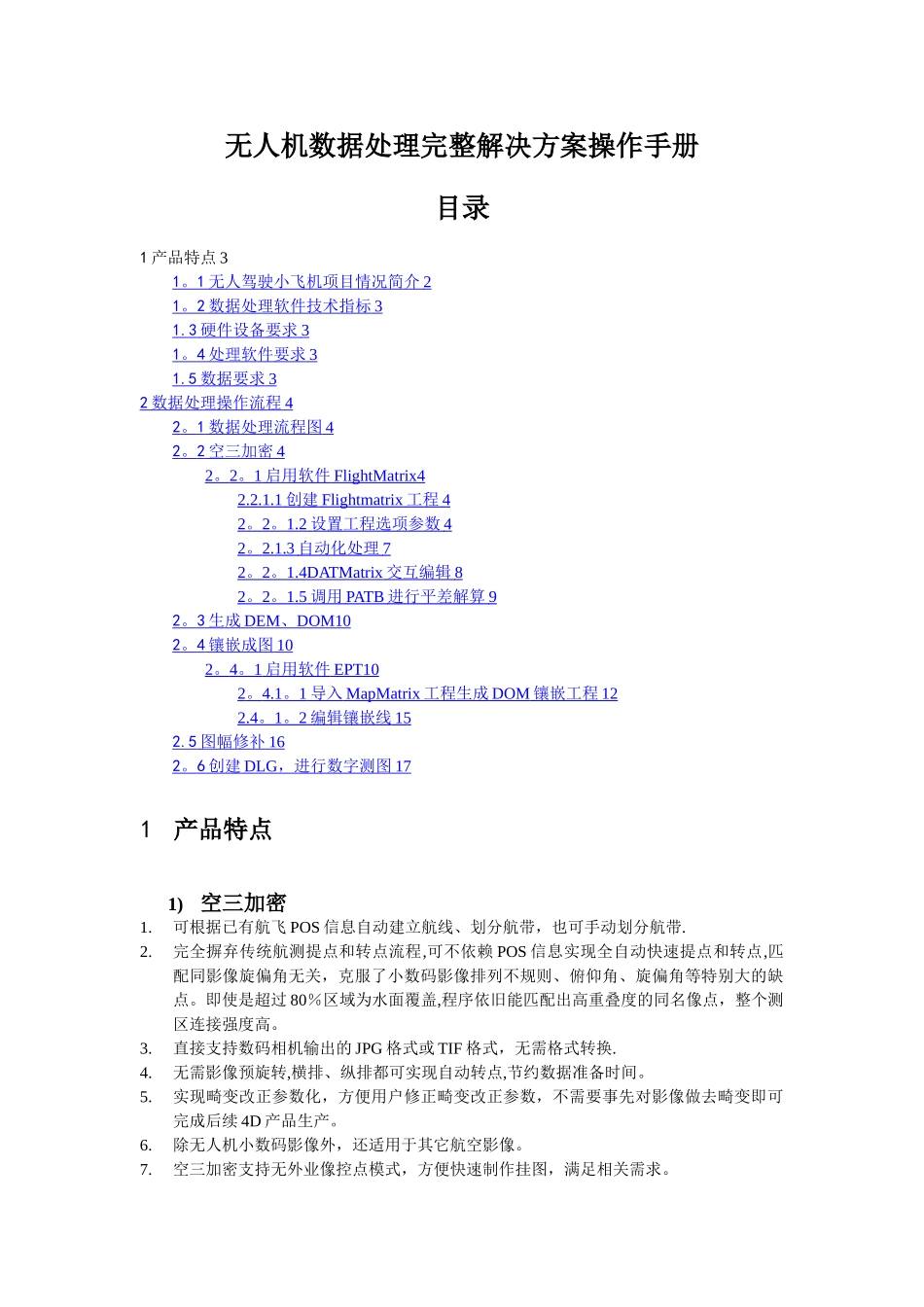

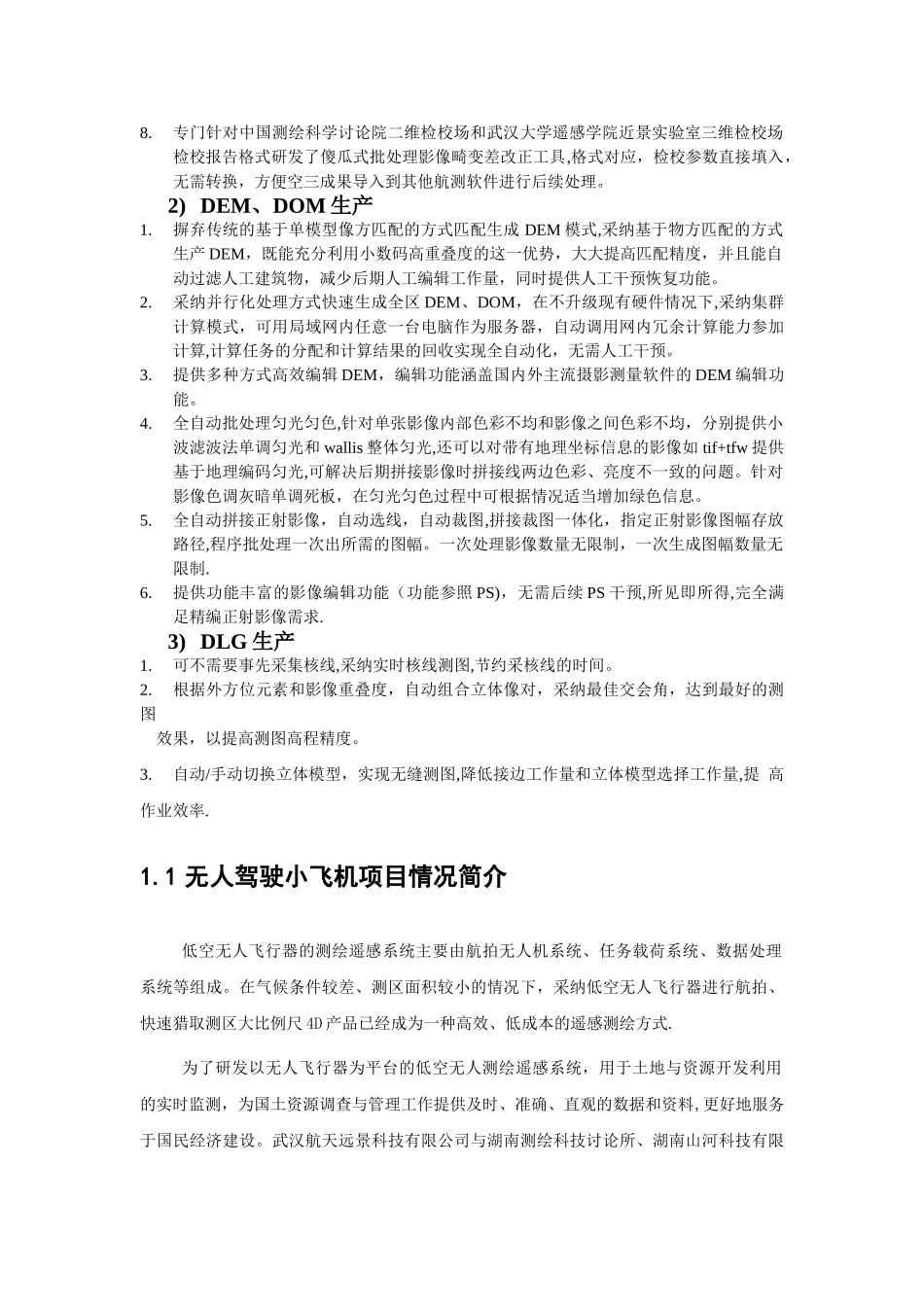

无人机数据处理完整解决方案操作手册目录1 产品特点 31 。 1 无人驾驶小飞机项目情况简介 2 1 。 2 数据处理软件技术指标 3 1.3 硬件设备要求 3 1 。 4 处理软件要求 3 1.5 数据要求 3 2 数据处理操作流程 4 2 。 1 数据处理流程图 4 2 。 2 空三加密 4 2 。 2 。 1 启用软件 FlightMatrix 4 2.2.1.1 创建 Flightmatrix 工程 4 2 。 2 。 1.2 设置工程选项参数 4 2 。 2.1.3 自动化处理 7 2 。 2 。 1.4DATMatrix 交互编辑 8 2 。 2 。 1.5 调用 PATB 进行平差解算 9 2 。 3 生成 DEM 、 DOM 10 2 。 4 镶嵌成图 10 2 。 4 。 1 启用软件 EPT 10 2 。 4.1 。 1 导入 MapMatrix 工程生成 DOM 镶嵌工程 12 2.4 。 1 。 2 编辑镶嵌线 15 2.5 图幅修补 16 2 。 6 创建 DLG ，进行数字测图 17 1产品特点1) 空三加密1.可根据已有航飞 POS 信息自动建立航线、划分航带，也可手动划分航带.2.完全摒弃传统航测提点和转点流程,可不依赖 POS 信息实现全自动快速提点和转点,匹配同影像旋偏角无关，克服了小数码影像排列不规则、俯仰角、旋偏角等特别大的缺点。即使是超过 80％区域为水面覆盖,程序依旧能匹配出高重叠度的同名像点，整个测区连接强度高。3.直接支持数码相机输出的 JPG 格式或 TIF 格式，无需格式转换.4.无需影像预旋转,横排、纵排都可实现自动转点,节约数据准备时间。5.实现畸变改正参数化，方便用户修正畸变改正参数，不需要事先对影像做去畸变即可完成后续 4D 产品生产。6.除无人机小数码影像外，还适用于其它航空影像。7.空三加密支持无外业像控点模式，方便快速制作挂图，满足相关需求。8.专门针对中国测绘科学讨论院二维检校场和武汉大学遥感学院近景实验室三维检校场检校报告格式研发了傻瓜式批处理影像畸变差改正工具,格式对应，检校参数直接填入，无需转换，方便空三成果导入到其他航测软件进行后续处理。2) DEM、DOM 生产1.摒弃传统的基于单模型像方匹配的方式匹配生成 DEM 模式,采纳基于物方匹配的方式生产 DEM，既能充分利用小数码高重叠度的这一优势，大大提高匹配精度，并且能自动过滤人工建筑物，减少后期人工编辑工作量，同时提供人工干预恢复功能。2.采纳并行化处理方式快速生成全区 DEM、DOM，在不升级现有硬件情况下,采纳集群计算模式，可用局域网内任意一台电脑作为服务...
