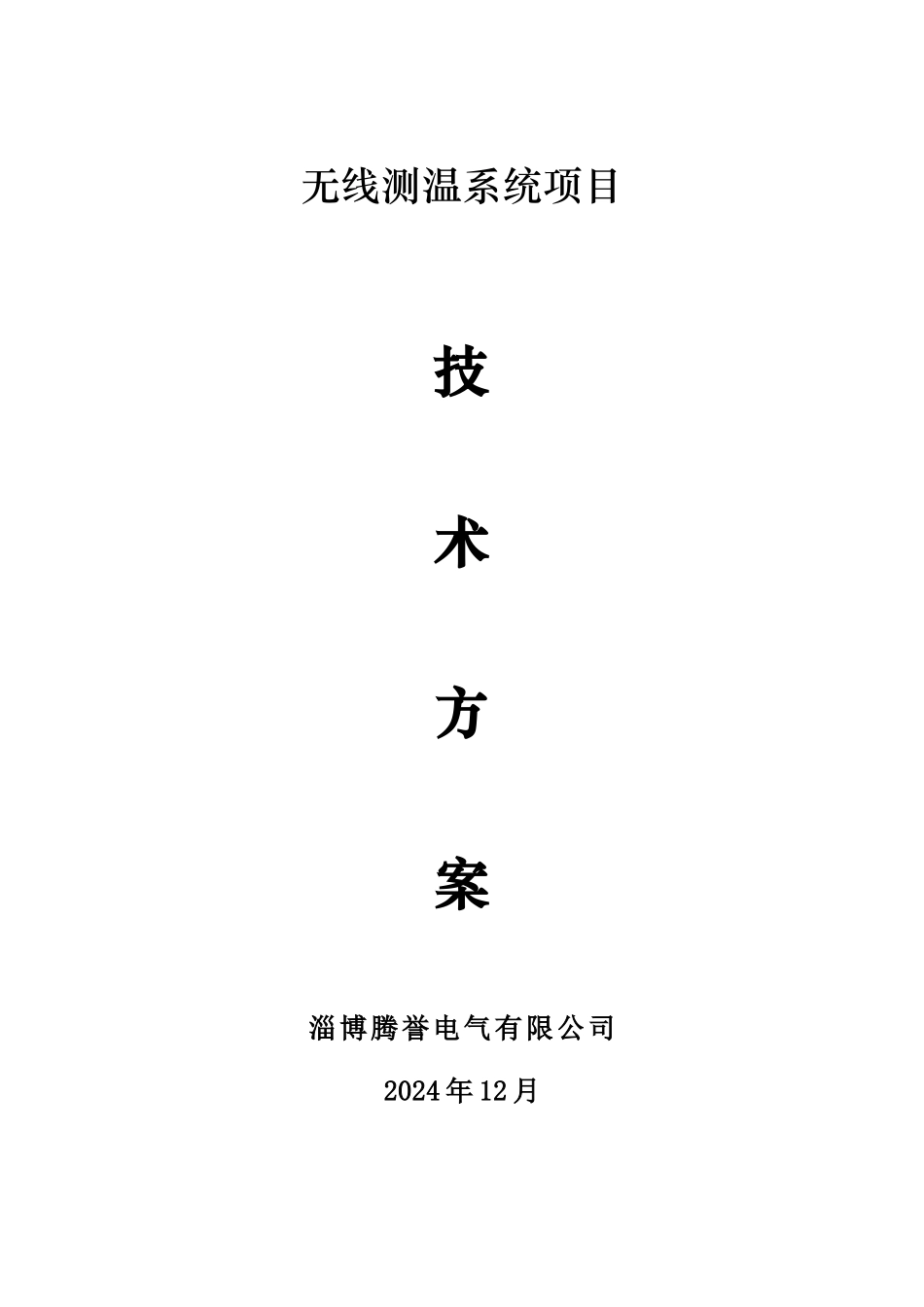

无线测温系统项目技术方案淄博腾誉电气有限公司2024 年 12 月一、WFS 无线测温系统概述WFS 无线测温系统是一套先进的，具有实时温度监测功能的综合温度监测预警系统.能够满足各种电气设备（开关柜、断路器、变压器、电容器、电缆、线路等）、各种环境(封闭性设备内部、户内设备、户外设备、无人值守站等）的温度检测预警需求。系统通过对电气设备节点的温度连续监测,实现故障的早期报警，当发生故障时,提供及时报警并指明故障点位置,提供故障分析的详尽监测数据，以保证电气设备的安全可靠运行。本系统提供多种传感器、探头和接受处理设备，可以根据具体需求，进行灵活配置.二、WFS 无线测温系统技术特点WFS 无线测温系统适用于高压导电母排接头、电缆接头、高压开关柜触头、刀闸开关、干式变压器、箱式变电站等设备的表面等设备的实时测温，可应用于室内环境,亦可应用于室外环境。其主要技术特点如下：＊ 无线测温传感器体积小巧,直接安装在设备易发热部位进行接触式测温。* 传感器对外没有任何引线，完全浮置在高压上，没有绝缘等安全性问题。* 传感器自带高能电池，能够长时间免维护可靠运行。＊ 传感器定期测温，数据通过高频无线方式传输至接收设备。＊ 接收设备进行当地显示或将数据传至主站进行集中监控。三、WFS 无线测温系统应用意义在变配电系统中，温度是表征设备运行正常的重要参数.随着用电负荷的不断增长，为了避开因设备发热而导致的突发事件，温度的自动监测已经成为保证工业安全生产的重要手段.运行中的电气设备通常工作在高电压和大电流状态，设备中存在的某些缺陷会导致设备部件的异常温度升高.造成温度与接触电阻值的恶性循环，最终会导致设备不能正常工作，甚至烧毁，温度过高可能会引起燃烧、爆炸甚至设备损坏或质量事故。高压、低压电气设备，由于故障测试手段有限，特别在开关装置和封闭母线内温度超限点更不易被发现。随着温升时间的延长，温度超限处将因发热而加大氧化程度,进而可能造成烧毁母线、触头、接点毁盘、停电等重大事故.若将 WFS 无线测温系统应用于变配电系统中的关键节点与部位，可有效的实时监控温度信息，及早发现温度异常状况，及时处理安全隐患，从而保证生产安全与连续.四、适用环网柜的 WFS 无线测温方案设计1、总体方案概述：根据环网柜项目无线测温系统需求信息及功能要求， 环网柜采纳集中接收方案；本方案由无线测温传感器+集中接收显示装置+无线测温主站系统构成。方案详解: ...
