明挖开槽埋管施工方案

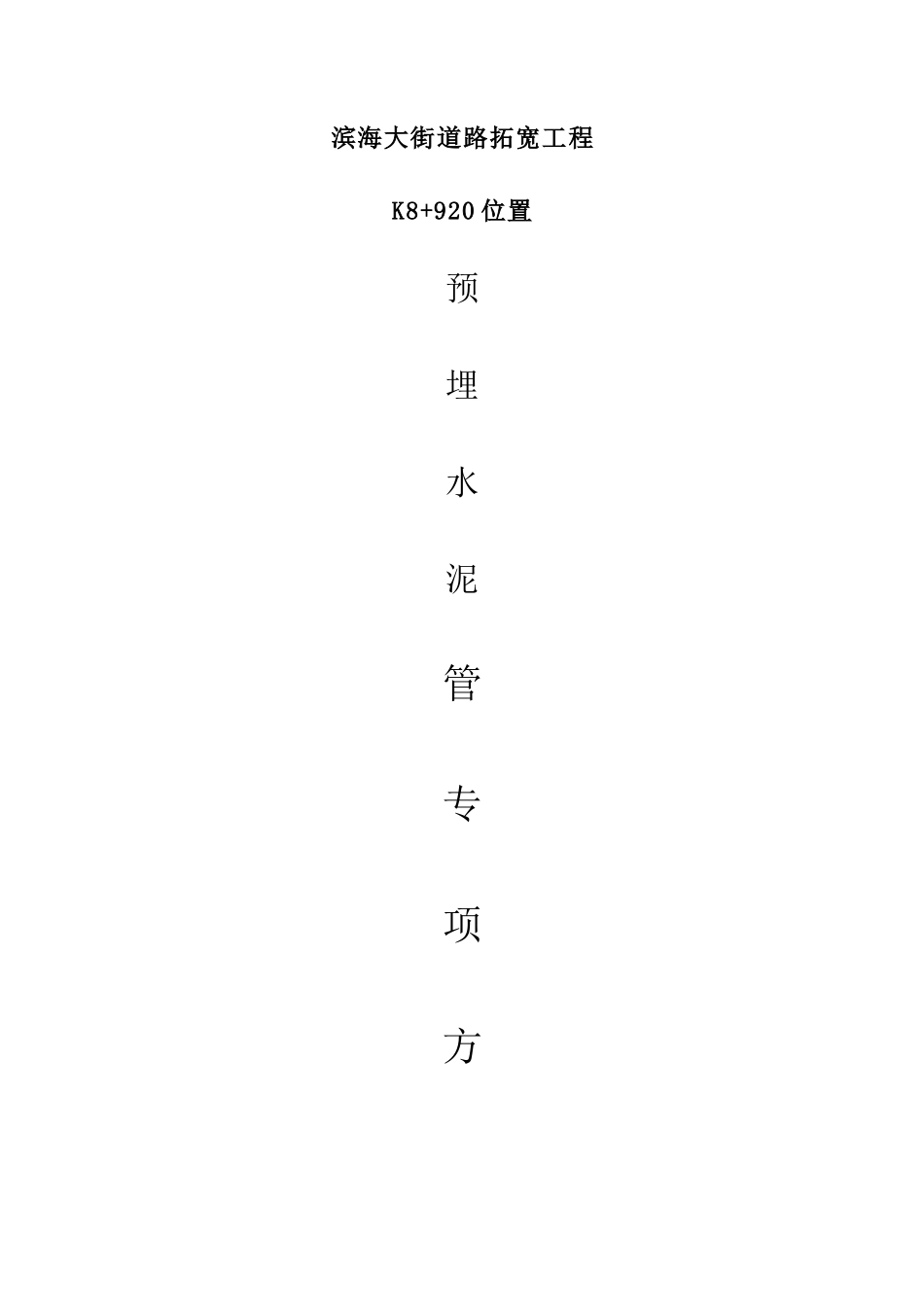

明挖开槽埋管施工方案_第1页
1/33
明挖开槽埋管施工方案_第2页
2/33

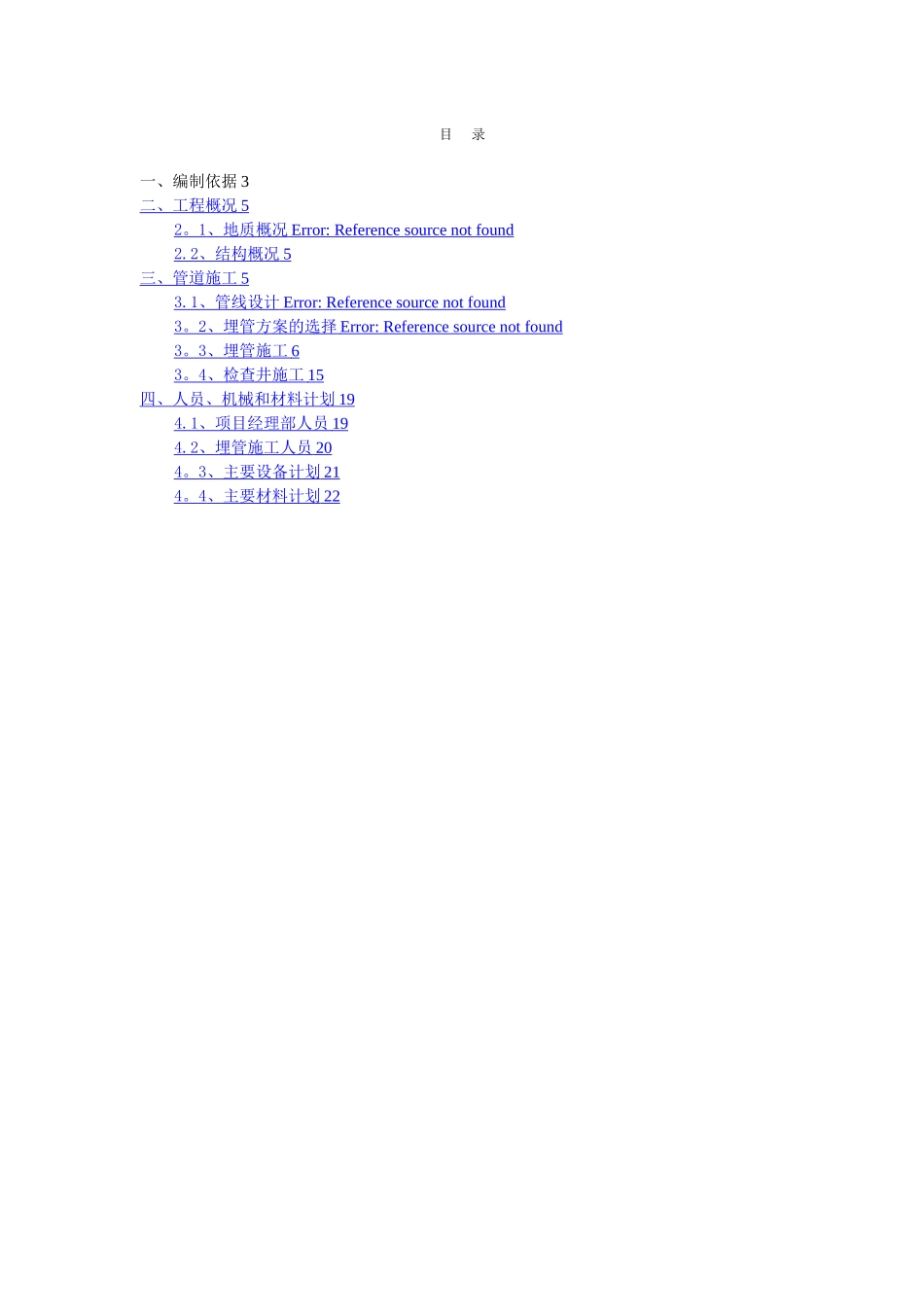

明挖开槽埋管施工方案_第3页
3/33
滨海大街道路拓宽工程K8+920 位置预埋水泥管专项方案编制单位:中冶天工集团有限公司编 制 人: 审 核 人:编制日期:目 录一、编制依据 3二、工程概况 5 2 。 1 、地质概况 Error: Reference source not found 2.2 、结构概况 5 三、管道施工 5 3.1 、管线设计 Error: Reference source not found 3 。 2 、埋管方案的选择 Error: Reference source not found 3 。 3 、埋管施工 6 3 。 4 、检查井施工 15 四、人员、机械和材料计划 19 4.1 、项目经理部人员 19 4.2 、埋管施工人员 20 4 。 3 、主要设备计划 21 4 。 4 、主要材料计划 22 埋管专项方案一、编制依据1。1、青岛市公路规划设计院有限公司 2024 年 8 月《混凝土预埋管基础图》施工设计图。1。2、与市政管道施工相关法律法规.1。3、与市政管道施工相关检验及评定标准。1。4、本工程施工组织设计结合现场实际环境及有关施工条件。二、概况2。1、K8+290 滨港 3 路东侧位置,预埋过路水泥管道直径1。2m,内径 1m,壁厚 10cm;由于两侧人行道下方有照明电缆线,两侧侧分带位置有给水管道及避开现有主车道排水管,为开挖避开以上事项,故在原设计的基础上位移至K8+295 位置开挖并且加深,加深深度以现场实际开挖深度为准.2.2、结构概况本工程采纳明挖埋管施工的水泥预埋管段,主要横穿主车道至两侧非机动车道外做预留管道,全长 77m,槽底采纳 c30 混凝土浇筑,预埋管道,回填采纳 8%的石灰土压实回填至原路面结构以下,破除原路面结构采纳 c30 混凝土浇筑。三、管道施工1、施工放样:采纳全站仪放出管线,水准仪测量高程。2、管节运输与装卸:待运的管节其各项质量指标应符合设计及法律规范要求,采纳汽车运输到场,吊车装卸到位.在装卸和运输过程中,应小心谨慎,防止管节滚动、互相碰撞造成破坏。注意人身安全。3、基坑开挖及处理:按放出的开挖线及开挖深度,用挖掘机开挖至基底设计高以上 0.2m 处,用人工清基配合机械修整边坡,清理沟槽至设计标高,浇筑混凝土安装管道及回填压实等工作。3。3、埋管施工管道中线位于 K8+925 处,均采纳明挖开槽开槽埋管施工。明挖开槽开槽埋管施工的主要工作有:原有路面结构的破除、埋管沟槽土石方开挖、管基施作、管道安装、沟槽及路基回填压实、浇筑混凝土恢复原有结构。主要施工项目的施工流程为:路面破除→沟槽开挖→基槽清理→管基(混凝土垫层)施作→管道安...
