2025年清河政法干警住宅小区测量方案

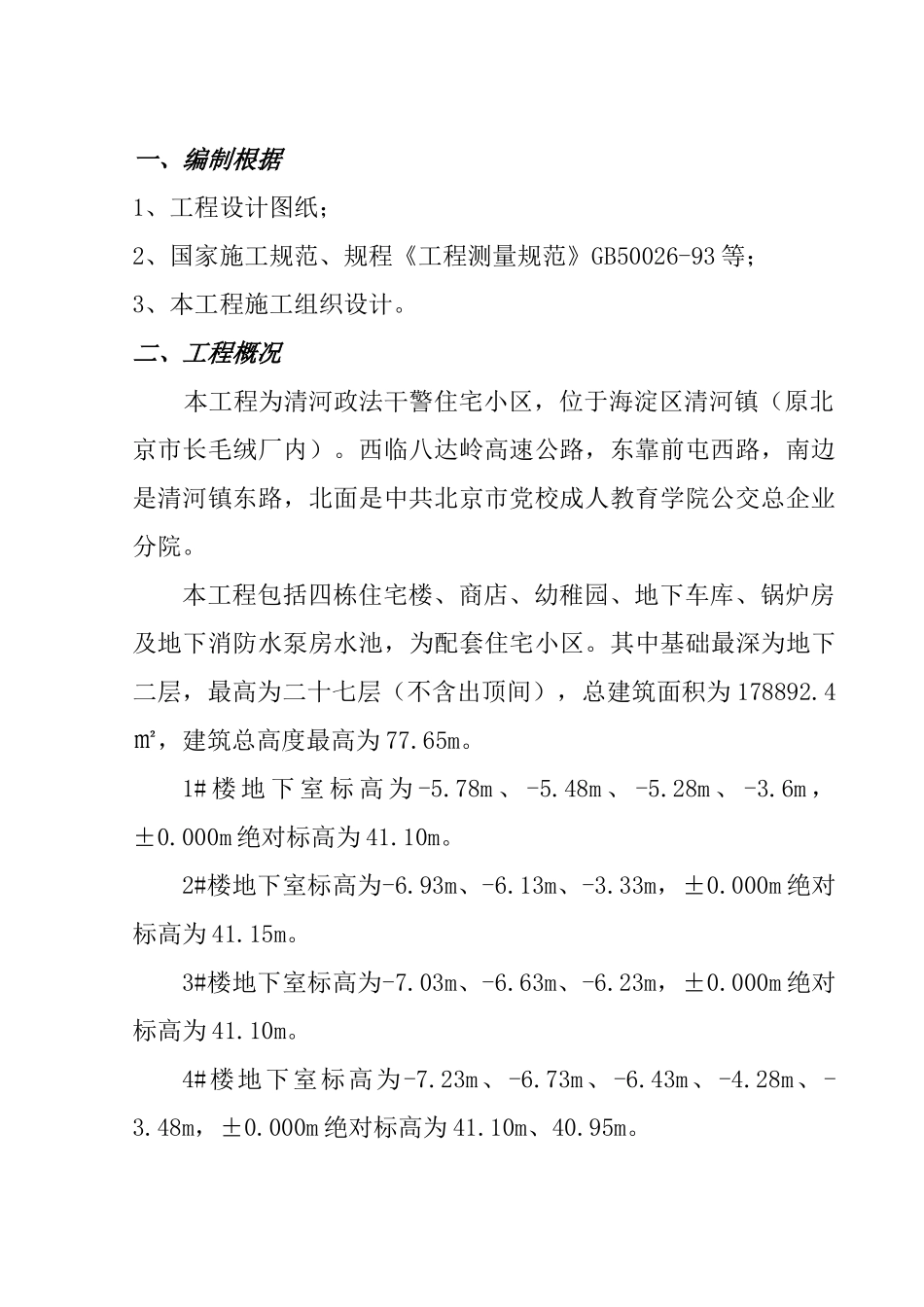

一、编制根据1、工程设计图纸；2、国家施工规范、规程《工程测量规范》GB50026-93 等；3、本工程施工组织设计。二、工程概况 本工程为清河政法干警住宅小区，位于海淀区清河镇（原北京市长毛绒厂内）。西临八达岭高速公路，东靠前屯西路，南边是清河镇东路，北面是中共北京市党校成人教育学院公交总企业分院。本工程包括四栋住宅楼、商店、幼稚园、地下车库、锅炉房及地下消防水泵房水池，为配套住宅小区。其中基础最深为地下二层，最高为二十七层（不含出顶间），总建筑面积为 178892.4㎡，建筑总高度最高为 77.65m。1# 楼 地 下 室 标 高 为 -5.78m 、 -5.48m 、 -5.28m 、 -3.6m ，±0.000m 绝对标高为 41.10m。2#楼地下室标高为-6.93m、-6.13m、-3.33m，±0.000m 绝对标高为 41.15m。3#楼地下室标高为-7.03m、-6.63m、-6.23m，±0.000m 绝对标高为 41.10m。4#楼地下室标高为-7.23m、-6.73m、-6.43m、-4.28m、-3.48m，±0.000m 绝对标高为 41.10m、40.95m。5#楼地下室标高为-7.16m、-5.10m，±0.000m 绝对标高为40.65m。6#楼地下室标高为-3.0m，±0.000m 绝对标高为 40.65m。地下车库地下室标高为-11.8m、-9.3m，±0.000m 绝对标高为 40.7m。本工程构造采用全现浇抗震剪力墙和局部框架抗震柱墙体系，基础采用整板基础、梁筏基础和独立柱基础。三、测量放线的基本规定 严格按照北京市 DBJ-21-95《建筑工程施工测量规程》和GB50026-93《工程测量规范》进行测量放线，建立平面控制网和高程控制桩，控制桩点按规范埋设，并妥善保护管理。测量放线流程：资料审核→内业核算→外业校核→定位测放→定位自检→定位复验→定位检查。四、场地测量准备工作 场地测量工作包括实测场地地形，按土方平衡和有助于排水的原则进行竖向设计，通过平整场地后，再进行放线作为施工根据，并制作方格网（计算场地设计标高、平均标高等）。五、起始根据的校测 根据规划定位和给定的水准点进行定位和定标高，因此校测定位桩的桩位和水准点的标高是保证整个场地定位和标高对的的基础。校核定位桩：1）核算设计总平面上各定位桩的坐标（x、y）与其边长（D）、左夹角（B）与否对应。2）校核水准点 一般设计单位至少应提供两个水准点，这样就要用来回测法测定其高差，实测中要尽量做到前后视线等长（精密一次定平法）以保证精度，若所测高差平均值与已知高差值之差不不小于±6㎜√n （n 为测站数），则可认为所给水准点及其标高对的...
