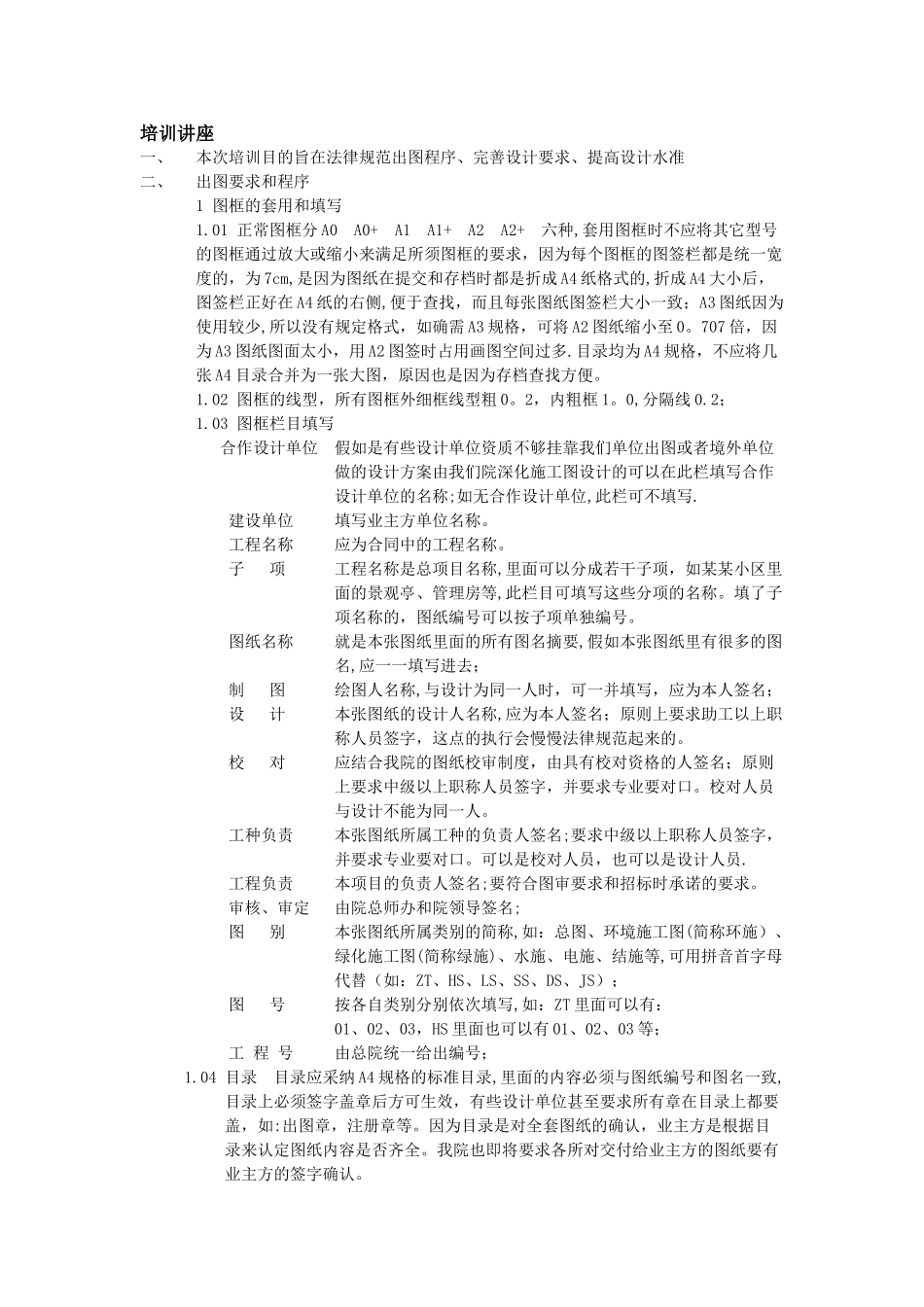

培训讲座一、本次培训目的旨在法律规范出图程序、完善设计要求、提高设计水准二、出图要求和程序1 图框的套用和填写1.01 正常图框分 A0 A0+ A1 A1+ A2 A2+ 六种,套用图框时不应将其它型号的图框通过放大或缩小来满足所须图框的要求，因为每个图框的图签栏都是统一宽度的，为 7cm,是因为图纸在提交和存档时都是折成 A4 纸格式的,折成 A4 大小后，图签栏正好在 A4 纸的右侧,便于查找，而且每张图纸图签栏大小一致；A3 图纸因为使用较少,所以没有规定格式，如确需 A3 规格，可将 A2 图纸缩小至 0。707 倍，因为 A3 图纸图面太小，用 A2 图签时占用画图空间过多.目录均为 A4 规格，不应将几张 A4 目录合并为一张大图，原因也是因为存档查找方便。1.02 图框的线型，所有图框外细框线型粗 0。2，内粗框 1。0,分隔线 0.2；1.03 图框栏目填写 合作设计单位 假如是有些设计单位资质不够挂靠我们单位出图或者境外单位做的设计方案由我们院深化施工图设计的可以在此栏填写合作设计单位的名称;如无合作设计单位,此栏可不填写.建设单位 填写业主方单位名称。工程名称 应为合同中的工程名称。子 项 工程名称是总项目名称,里面可以分成若干子项，如某某小区里面的景观亭、管理房等,此栏目可填写这些分项的名称。填了子项名称的，图纸编号可以按子项单独编号。图纸名称 就是本张图纸里面的所有图名摘要,假如本张图纸里有很多的图名,应一一填写进去；制 图 绘图人名称,与设计为同一人时，可一并填写，应为本人签名；设 计 本张图纸的设计人名称,应为本人签名；原则上要求助工以上职称人员签字，这点的执行会慢慢法律规范起来的。校 对 应结合我院的图纸校审制度，由具有校对资格的人签名；原则上要求中级以上职称人员签字，并要求专业要对口。校对人员与设计不能为同一人。工种负责 本张图纸所属工种的负责人签名;要求中级以上职称人员签字，并要求专业要对口。可以是校对人员，也可以是设计人员.工程负责 本项目的负责人签名;要符合图审要求和招标时承诺的要求。审核、审定 由院总师办和院领导签名;图 别 本张图纸所属类别的简称,如：总图、环境施工图(简称环施）、绿化施工图(简称绿施)、水施、电施、结施等,可用拼音首字母代替（如：ZT、HS、LS、SS、DS、JS）；图 号 按各自类别分别依次填写,如：ZT 里面可以有：01、02、03，HS 里面也可以有 01、02、03 等；工 程 号 由总院统一给出编号；1.04...
