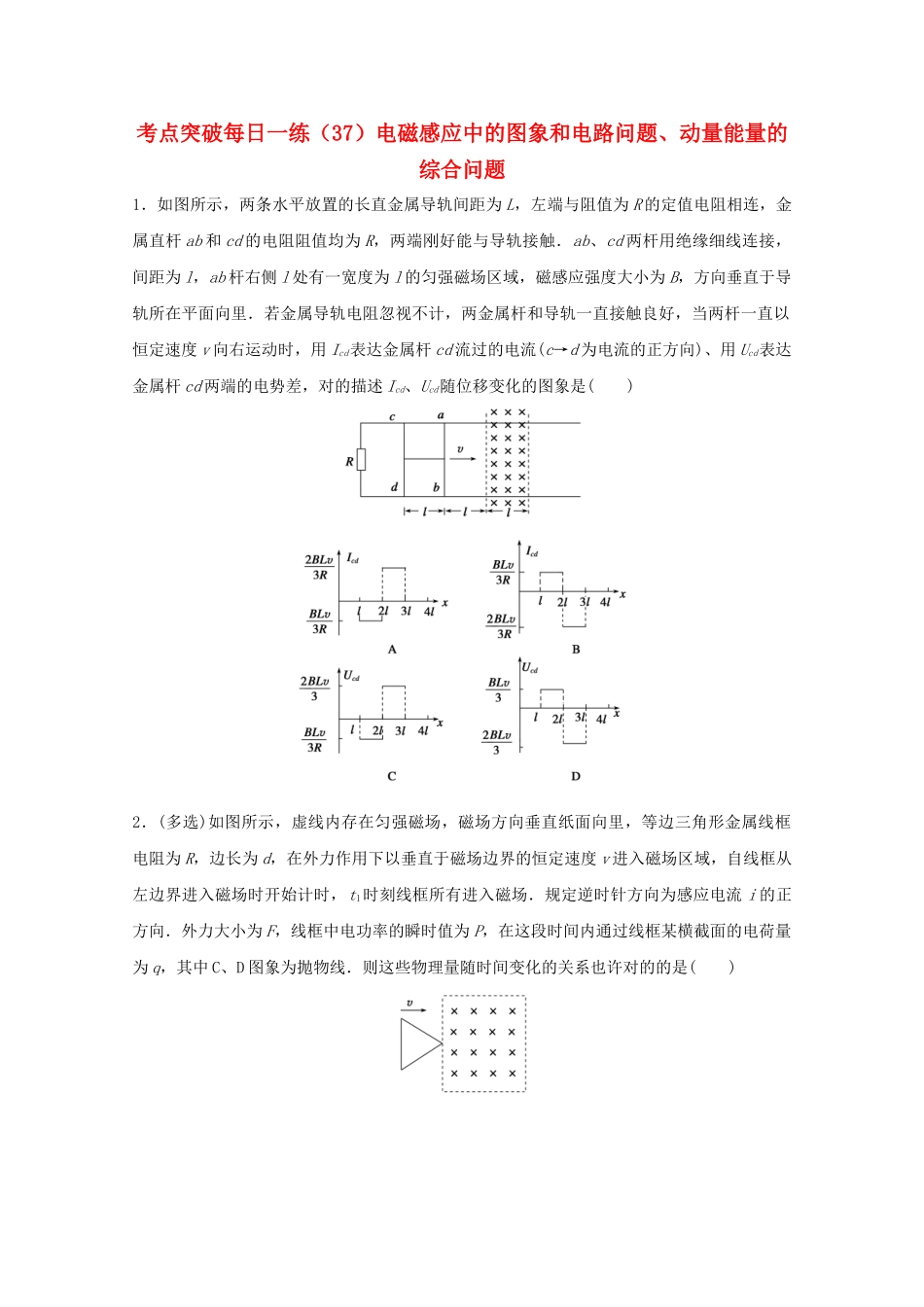

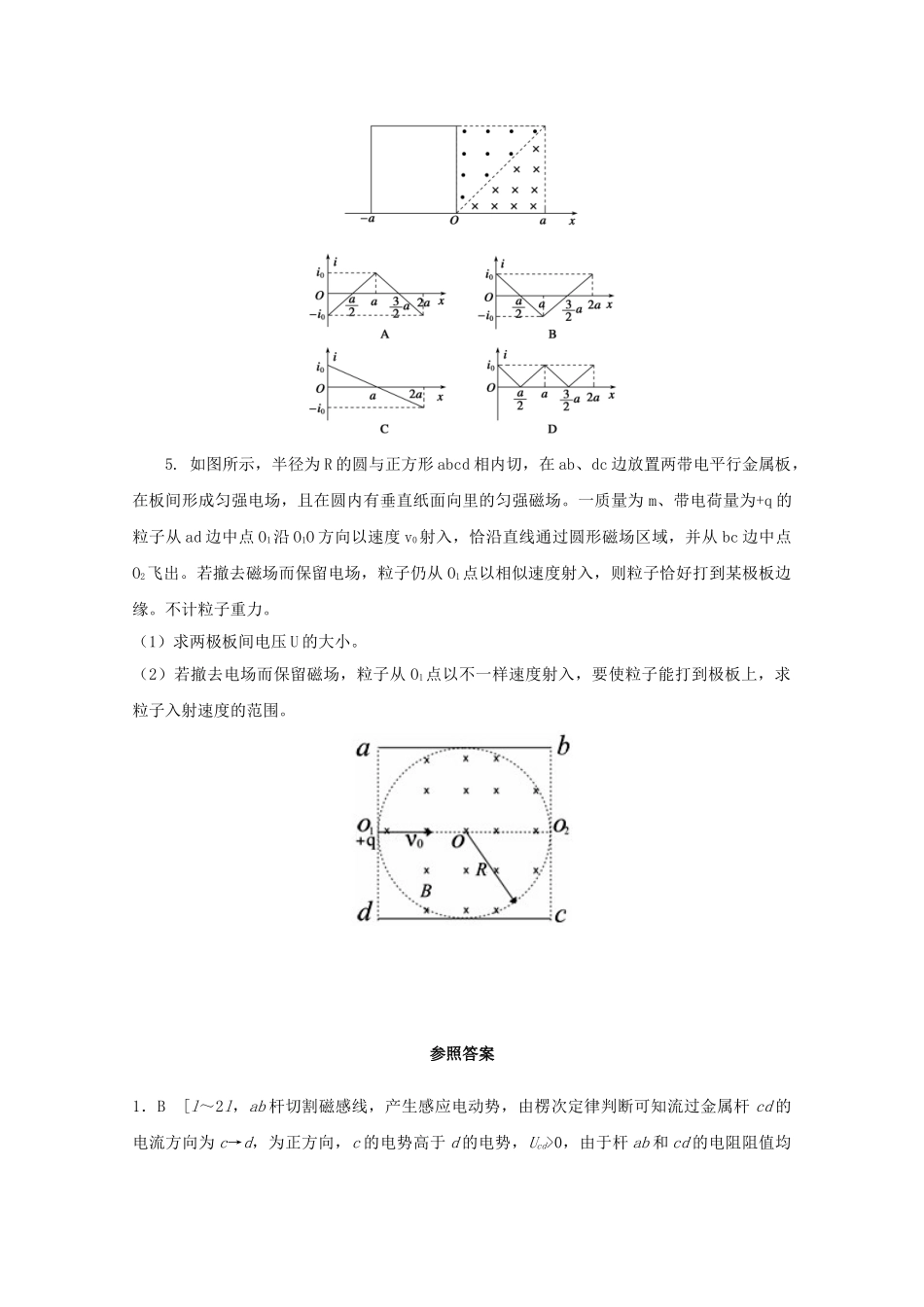

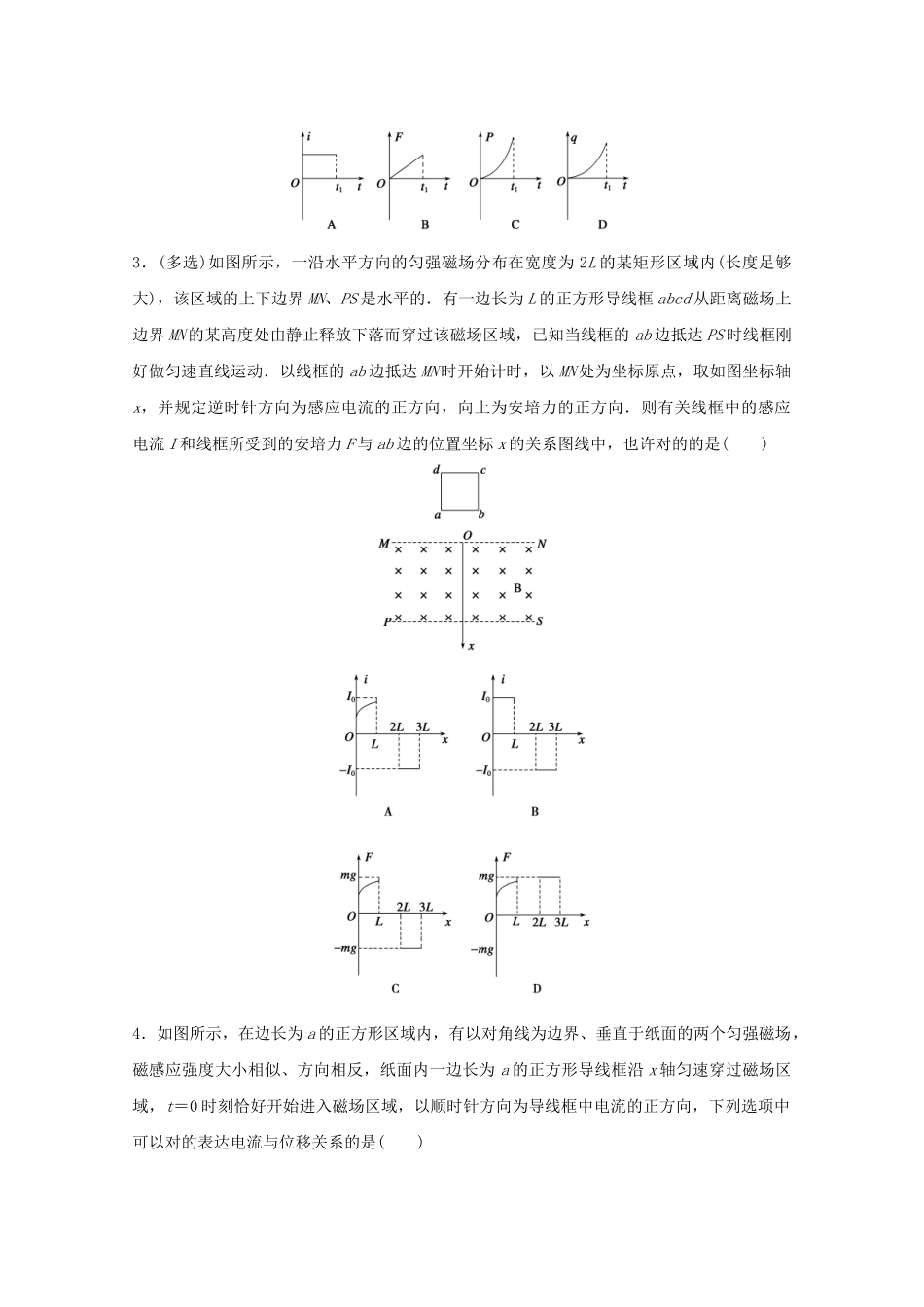

考点突破每日一练（37）电磁感应中的图象和电路问题、动量能量的综合问题1．如图所示，两条水平放置的长直金属导轨间距为 L，左端与阻值为 R 的定值电阻相连，金属直杆 ab 和 cd 的电阻阻值均为 R，两端刚好能与导轨接触．ab、cd 两杆用绝缘细线连接，间距为 l，ab 杆右侧 l 处有一宽度为 l 的匀强磁场区域，磁感应强度大小为 B，方向垂直于导轨所在平面向里．若金属导轨电阻忽视不计，两金属杆和导轨一直接触良好，当两杆一直以恒定速度 v 向右运动时，用 Icd表达金属杆 cd 流过的电流(c→d 为电流的正方向)、用 Ucd表达金属杆 cd 两端的电势差，对的描述 Icd、Ucd随位移变化的图象是( )2．(多选)如图所示，虚线内存在匀强磁场，磁场方向垂直纸面向里，等边三角形金属线框电阻为 R，边长为 d，在外力作用下以垂直于磁场边界的恒定速度 v 进入磁场区域，自线框从左边界进入磁场时开始计时，t1时刻线框所有进入磁场．规定逆时针方向为感应电流 i 的正方向．外力大小为 F，线框中电功率的瞬时值为 P，在这段时间内通过线框某横截面的电荷量为 q，其中 C、D 图象为抛物线．则这些物理量随时间变化的关系也许对的的是( )3．(多选)如图所示，一沿水平方向的匀强磁场分布在宽度为 2L 的某矩形区域内(长度足够大)，该区域的上下边界 MN、PS 是水平的．有一边长为 L 的正方形导线框 abcd 从距离磁场上边界 MN 的某高度处由静止释放下落而穿过该磁场区域，已知当线框的 ab 边抵达 PS 时线框刚好做匀速直线运动．以线框的 ab 边抵达 MN 时开始计时，以 MN 处为坐标原点，取如图坐标轴x，并规定逆时针方向为感应电流的正方向，向上为安培力的正方向．则有关线框中的感应电流 I 和线框所受到的安培力 F 与 ab 边的位置坐标 x 的关系图线中，也许对的的是( )4．如图所示，在边长为 a 的正方形区域内，有以对角线为边界、垂直于纸面的两个匀强磁场，磁感应强度大小相似、方向相反，纸面内一边长为 a 的正方形导线框沿 x 轴匀速穿过磁场区域，t＝0 时刻恰好开始进入磁场区域，以顺时针方向为导线框中电流的正方向，下列选项中可以对的表达电流与位移关系的是( )5. 如图所示，半径为 R 的圆与正方形 abcd 相内切，在 ab、dc 边放置两带电平行金属板，在板间形成匀强电场，且在圆内有垂直纸面向里的匀强磁场。一质量为 m、带电荷量为+q 的粒子从 ad 边中点 O1沿 O1O 方...
