2025年氧气顶吹转炉设备安装工程手册VIP专享

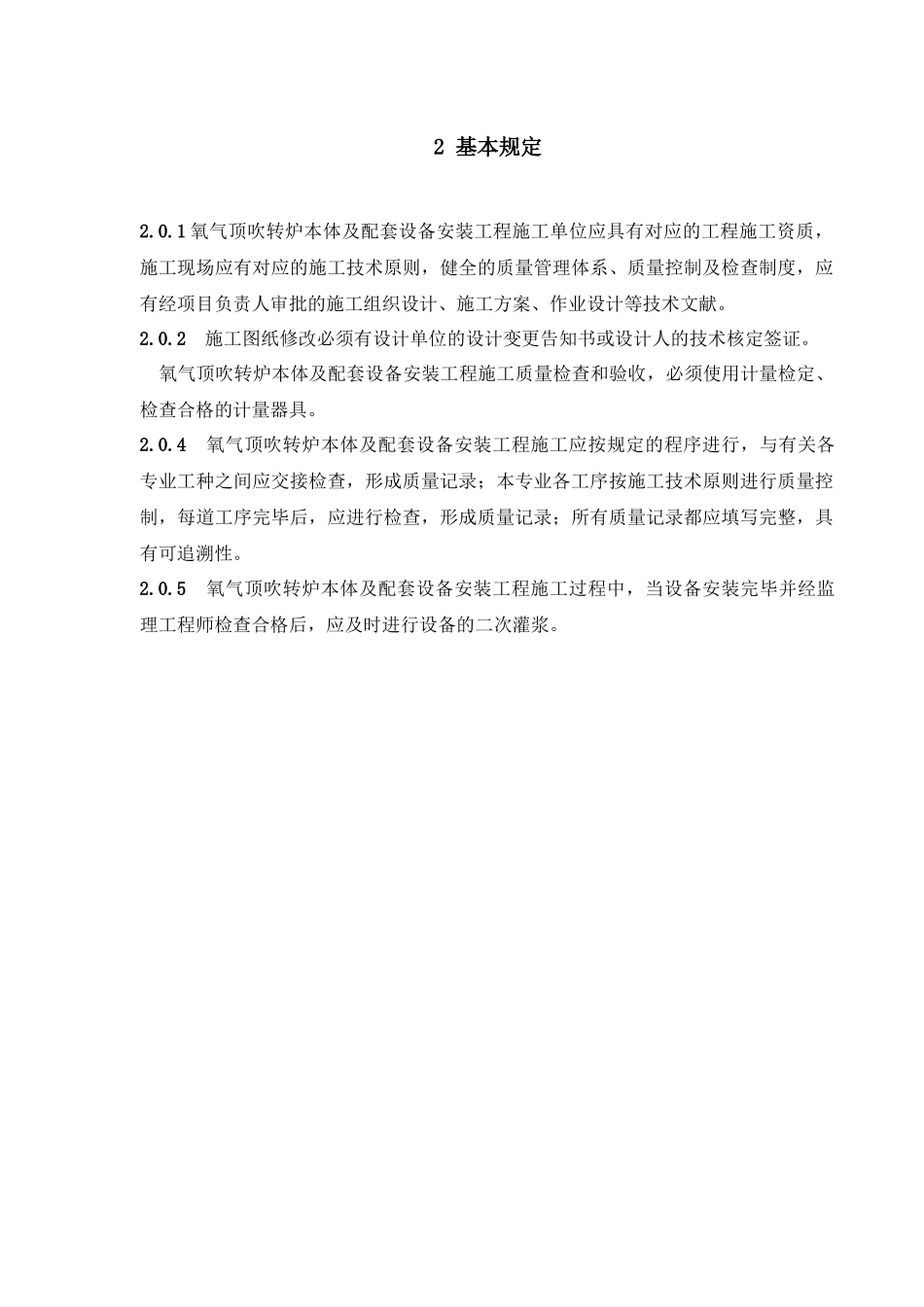

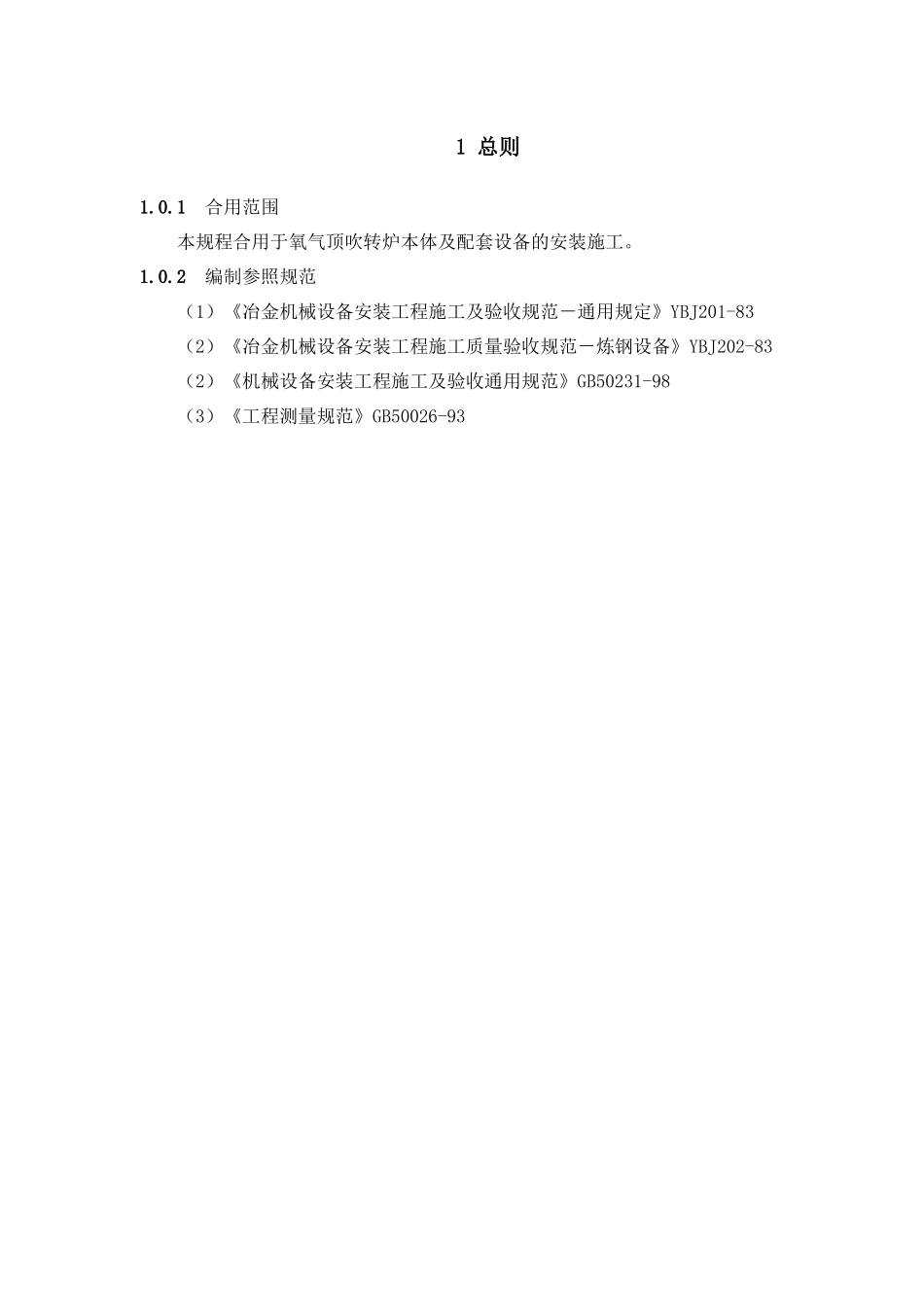

1 总则1.0.1 合用范围本规程合用于氧气顶吹转炉本体及配套设备的安装施工。1.0.2 编制参照规范（1）《冶金机械设备安装工程施工及验收规范－通用规定》YBJ201-83（2）《冶金机械设备安装工程施工质量验收规范－炼钢设备》YBJ202-83 （2）《机械设备安装工程施工及验收通用规范》GB50231-98 （3）《工程测量规范》GB50026-93 2 基本规定2.0.1 氧气顶吹转炉本体及配套设备安装工程施工单位应具有对应的工程施工资质，施工现场应有对应的施工技术原则，健全的质量管理体系、质量控制及检查制度，应有经项目负责人审批的施工组织设计、施工方案、作业设计等技术文献。2.0.2 施工图纸修改必须有设计单位的设计变更告知书或设计人的技术核定签证。 氧气顶吹转炉本体及配套设备安装工程施工质量检查和验收，必须使用计量检定、检查合格的计量器具。2.0.4 氧气顶吹转炉本体及配套设备安装工程施工应按规定的程序进行，与有关各专业工种之间应交接检查，形成质量记录；本专业各工序按施工技术原则进行质量控制，每道工序完毕后，应进行检查，形成质量记录；所有质量记录都应填写完整，具有可追溯性。2.0.5 氧气顶吹转炉本体及配套设备安装工程施工过程中，当设备安装完毕并经监理工程师检查合格后，应及时进行设备的二次灌浆。3 施工准备氧气顶吹转炉本体及配套设备安装工程施工准备重要内容有：技术准备、机具设备准备、材料准备、基础准备、作业条件准备等。3.1 技术准备 搜集图纸、施工技术原则和有关的技术资料，学习图纸并进行自审，在此基础上参与图纸会审，与业主、设计人员、监理充足沟通，理解设计意图，理顺各专业间的关系。 编制项目质量计划，单位工程施工组织设计，关、特工序作业设计。施工组织设计内容重要包括：工程概况与特点，施工组织与布署，施工吊装方案与施工措施，施工物质计划，施工技术措施与工程质量原则， 对施工人员进行安全、技术交底，使作业人员熟悉施工内容、施工措施、施工程序、工程质量原则和明确检测项目、检测原则、检测工具，从而保证施工质量和工程顺利进行。 3.2 材料准备 根据施工图纸和规范规定，计算出重要设备的垫板规格，画出加工图，测算出所有垫板的钢板用量，进行设备垫板准备，确定进场时间。 根据施工组织设计和作业设计，对施工用料进行备料，施工中所需的专用工具、吊具、组装设备胎具、临时平台应预先制作，施工现场的安全防护措施、环境保护器材应进场搭设和配置。 根据现场施...
