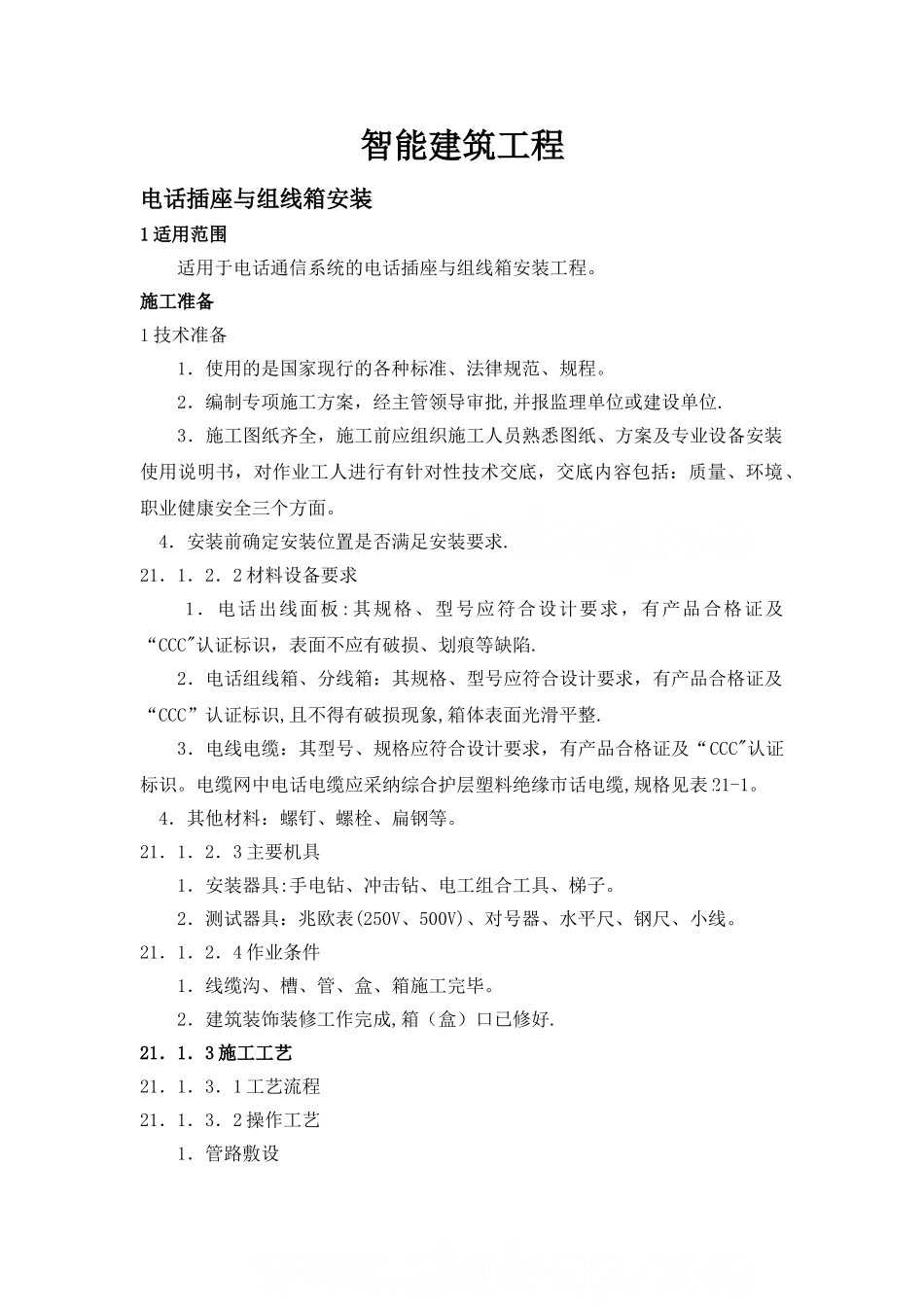

智能建筑工程电话插座与组线箱安装1 适用范围 适用于电话通信系统的电话插座与组线箱安装工程。施工准备1 技术准备 1．使用的是国家现行的各种标准、法律规范、规程。 2．编制专项施工方案，经主管领导审批,并报监理单位或建设单位. 3．施工图纸齐全，施工前应组织施工人员熟悉图纸、方案及专业设备安装使用说明书，对作业工人进行有针对性技术交底，交底内容包括：质量、环境、职业健康安全三个方面。 4．安装前确定安装位置是否满足安装要求.21．1．2．2 材料设备要求 1．电话出线面板:其规格、型号应符合设计要求，有产品合格证及“CCC"认证标识，表面不应有破损、划痕等缺陷. 2．电话组线箱、分线箱：其规格、型号应符合设计要求，有产品合格证及“CCC”认证标识,且不得有破损现象,箱体表面光滑平整. 3．电线电缆：其型号、规格应符合设计要求，有产品合格证及“CCC"认证标识。电缆网中电话电缆应采纳综合护层塑料绝缘市话电缆,规格见表 21-1。 4．其他材料：螺钉、螺栓、扁钢等。21．1．2．3 主要机具 1．安装器具:手电钻、冲击钻、电工组合工具、梯子。 2．测试器具：兆欧表(250V、500V)、对号器、水平尺、钢尺、小线。21．1．2．4 作业条件 1．线缆沟、槽、管、盒、箱施工完毕。 2．建筑装饰装修工作完成,箱（盒）口已修好.21．1．3 施工工艺21．1．3．1 工艺流程21．1．3．2 操作工艺 1．管路敷设 (1)钢管敷设 敷设前先检查管内侧有无毛刺,镀锌层或防锈漆是否完整无损,管子不顺直应调直。 1）暗敷设① 砌墙立管：钢管宜置于墙中心，然后按标高将接线盒稳好.② 混凝土墙、板配管:可将盒、箱焊在钢筋上，敷管时每隔 1m 用铅丝绑扎固定. 2）明敷设① 敷管时,先将管卡一端的螺钉拧进一半,然后将管敷设在管卡内,逐个将螺钉拧牢.使用铁支架时，可将钢管固定在支架上，不得将钢管焊接在其他管道上。② 水平或垂直敷设明配管的允许偏差值：管路在 2m 以内时，偏差为 3mm，全长不应超过管子内径的 1／2。 3）室外管路敷设① 室外埋地敷设的电缆导管,壁厚应大于 2mm,埋深不应小于 O．8m.② 室外导管的管口应设置在盒、箱内。所有管口穿人线缆后应做密封处理。 4)管路连接① 管与管的连接 a．管箍丝扣连接：套丝不得有乱扣现象，管箍必须使用铜丝管箍。上好管箍后，管口应对严，外露丝扣不应多于 2 扣。 b．套管连接：只用于暗配管且管壁厚大于 2mm 非镀锌导管.套管长度为连接管径的 2．2 倍；连...
