暖气工程施工方案

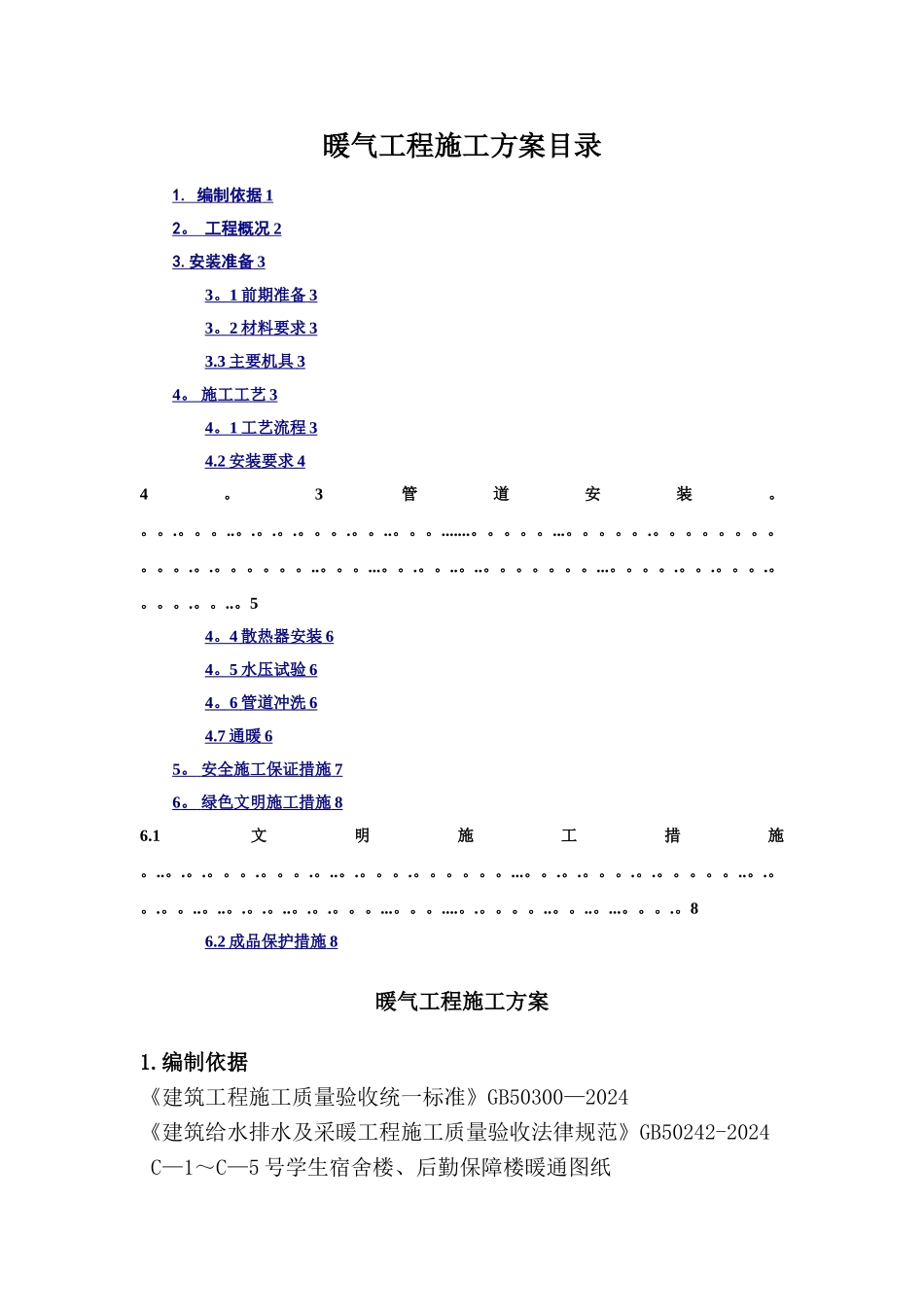

暖气工程施工方案_第1页
1/9
暖气工程施工方案_第2页
2/9
暖气工程施工方案_第3页
3/9
暖气工程施工方案目录1. 编制依据 1 2 。 工程概况 2 3. 安装准备 3 3 。 1 前期准备 3 3 。 2 材料要求 3 3.3 主要机具 3 4 。 施工工艺 3 4 。 1 工艺流程 3 4.2 安装要求 4 4。3管道安装。 。。.。。。..。.。.。.。。。.。。..。。。.......。。。。。...。。。。。.。。。。。。。。。。。.。.。。。。。。..。。。...。。.。。..。..。。。。。。。...。。。。.。。.。。。.。。。。.。。..。54 。 4 散热器安装 6 4 。 5 水压试验 6 4 。 6 管道冲洗 6 4.7 通暖 6 5 。 安全施工保证措施 7 6 。 绿色文明施工措施 8 6.1文明施工措施 。..。.。.。。。.。。。.。..。.。。。.。。。。。。...。。.。.。。。.。.。。。。。..。.。。.。。..。..。.。.。..。.。.。。。...。。。....。.。。。。..。。..。...。。。.。86.2 成品保护措施 8 暖气工程施工方案1.编制依据《建筑工程施工质量验收统一标准》GB50300—2024《建筑给水排水及采暖工程施工质量验收法律规范》GB50242-2024 C—1~C—5 号学生宿舍楼、后勤保障楼暖通图纸2.工程概况本工程为 C-1~C—5 号学生宿舍楼、后勤保障楼采暖工程。学生宿舍楼:采暖热负荷为: 393.3kW。热负荷指标为: 36.85W/㎡.后勤保障楼:总热负荷为 221。1KW,热负荷指标为 43。70W/㎡. 1)采暖形式采纳上供下回散热器采暖系统,每组散热器前设三通阀,可分室控制温度.主入口大厅采暖形式采纳下供下回式散热器采暖系统,每组散热器供水支管上设置两通温控阀,回水管上设置截止阀。2)建筑热力入口采纳带热量表的入口装置,建筑热力入口的水力平衡阀门采纳自力式压差控制阀.入口装置设于室外管道井内。3)对敷设在地沟内以及其他有冻结危险场所的采暖管道和设备需进行保温;保温材料采纳离心玻璃棉管壳,管径〈=DN50 时,保温厚度 为 50mm,DN70 〈 = 管 径 〈 =DN150 时 , 保 温 厚 度 为 60mm 。 管径〉=DN200 时,保温厚度为 70mm。保温层外设玻璃丝布保护层.4)入口大厅散热器采纳铸铝双金属散热器 UR7002—300 型,标准散热量 127W/片,设计工况下的散热量为 74W/片。其余散热器采纳压铸铝双金属散热器 UR7002-600A 型,标准散热量 168W/片,设计工况下的散热量为 99W/片。散热器均落地明装。散热器安装参见晋标12N1 散热器工作压力要求为 0.6MPa。5)管道均采纳焊接钢管。管径大于 DN32 者采纳...
