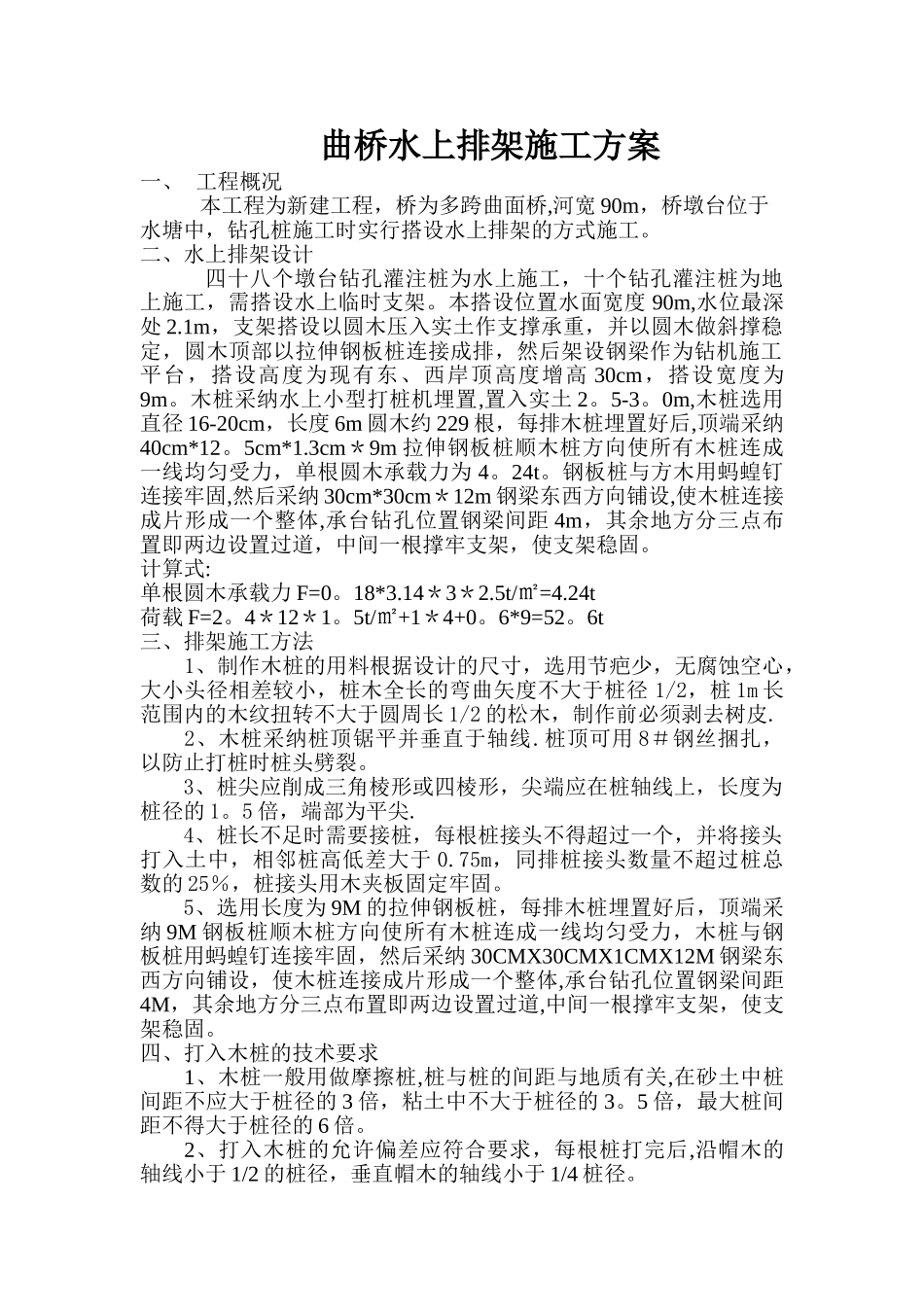

曲桥水上排架施工方案一、 工程概况 本工程为新建工程,桥为多跨曲面桥,河宽 90m,桥墩台位于水塘中,钻孔桩施工时实行搭设水上排架的方式施工。二、水上排架设计四十八个墩台钻孔灌注桩为水上施工,十个钻孔灌注桩为地上施工,需搭设水上临时支架。本搭设位置水面宽度 90m,水位最深处 2.1m,支架搭设以圆木压入实土作支撑承重,并以圆木做斜撑稳定,圆木顶部以拉伸钢板桩连接成排,然后架设钢梁作为钻机施工平台,搭设高度为现有东、西岸顶高度增高 30cm,搭设宽度为9m。木桩采纳水上小型打桩机埋置,置入实土 2。5-3。0m,木桩选用直径 16-20cm,长度 6m 圆木约 229 根,每排木桩埋置好后,顶端采纳40cm*12。5cm*1.3cm*9m 拉伸钢板桩顺木桩方向使所有木桩连成一线均匀受力,单根圆木承载力为 4。24t。钢板桩与方木用蚂蝗钉连接牢固,然后采纳 30cm*30cm*12m 钢梁东西方向铺设,使木桩连接成片形成一个整体,承台钻孔位置钢梁间距 4m,其余地方分三点布置即两边设置过道,中间一根撑牢支架,使支架稳固。计算式:单根圆木承载力 F=0。18*3.14*3*2.5t/㎡=4.24t荷载 F=2。4*12*1。5t/㎡+1*4+0。6*9=52。6t三、排架施工方法1、制作木桩的用料根据设计的尺寸,选用节疤少,无腐蚀空心,大小头径相差较小,桩木全长的弯曲矢度不大于桩径 1/2,桩 1m 长范围内的木纹扭转不大于圆周长 1/2 的松木,制作前必须剥去树皮.2、木桩采纳桩顶锯平并垂直于轴线.桩顶可用 8#钢丝捆扎,以防止打桩时桩头劈裂。3、桩尖应削成三角棱形或四棱形,尖端应在桩轴线上,长度为桩径的 1。5 倍,端部为平尖.4、桩长不足时需要接桩,每根桩接头不得超过一个,并将接头打入土中,相邻桩高低差大于 0.75m,同排桩接头数量不超过桩总数的 25%,桩接头用木夹板固定牢固。5、选用长度为 9M 的拉伸钢板桩,每排木桩埋置好后,顶端采纳 9M 钢板桩顺木桩方向使所有木桩连成一线均匀受力,木桩与钢板桩用蚂蝗钉连接牢固,然后采纳 30CMΧ30CMΧ1CMΧ12M 钢梁东西方向铺设,使木桩连接成片形成一个整体,承台钻孔位置钢梁间距4M,其余地方分三点布置即两边设置过道,中间一根撑牢支架,使支架稳固。四、打入木桩的技术要求1、木桩一般用做摩擦桩,桩与桩的间距与地质有关,在砂土中桩间距不应大于桩径的 3 倍,粘土中不大于桩径的 3。5 倍,最大桩间距不得大于桩径的 6 倍。2、打入木桩的允许偏差应符合要求,每根桩打完后,沿帽木的轴线小于 1/...
