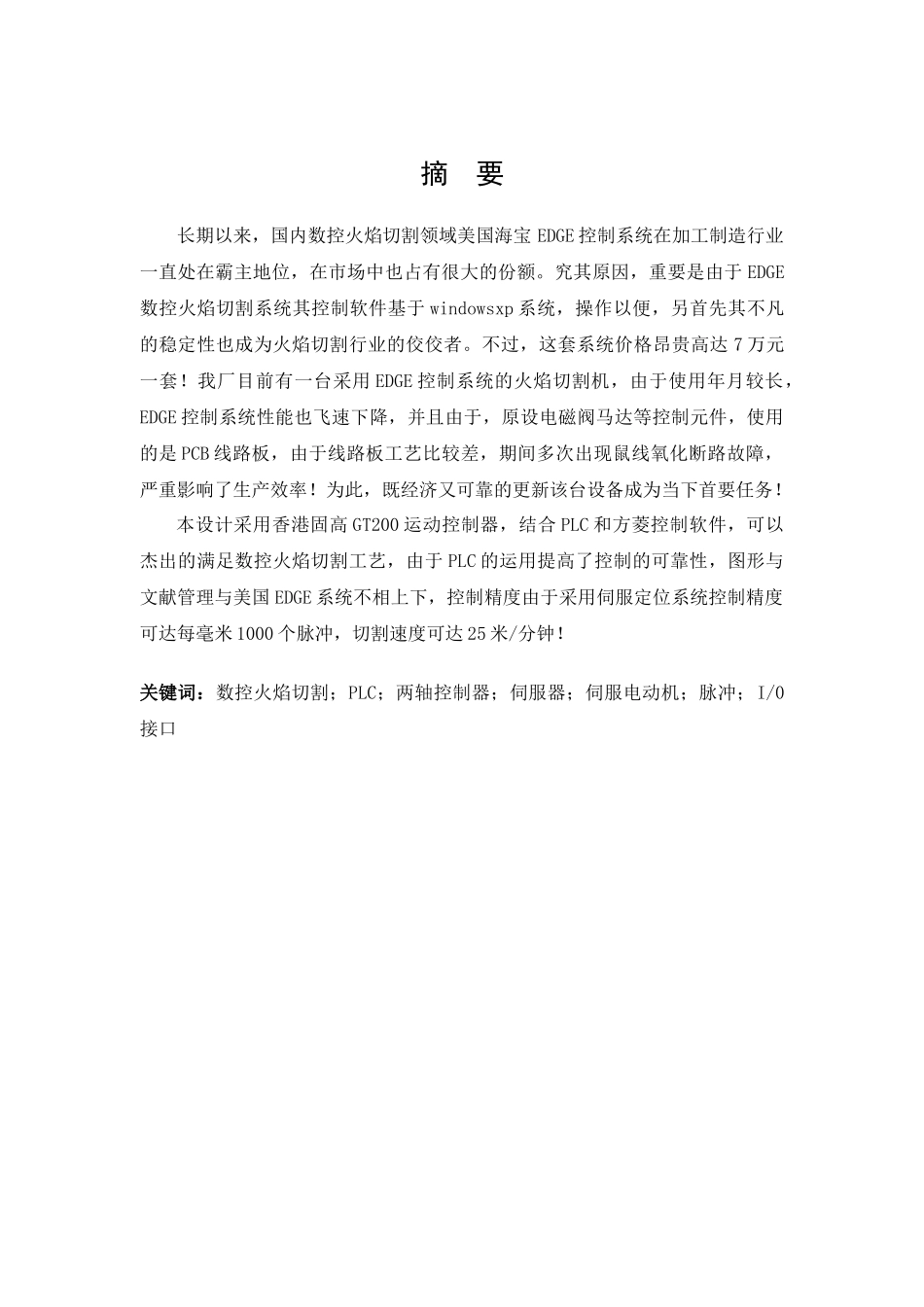

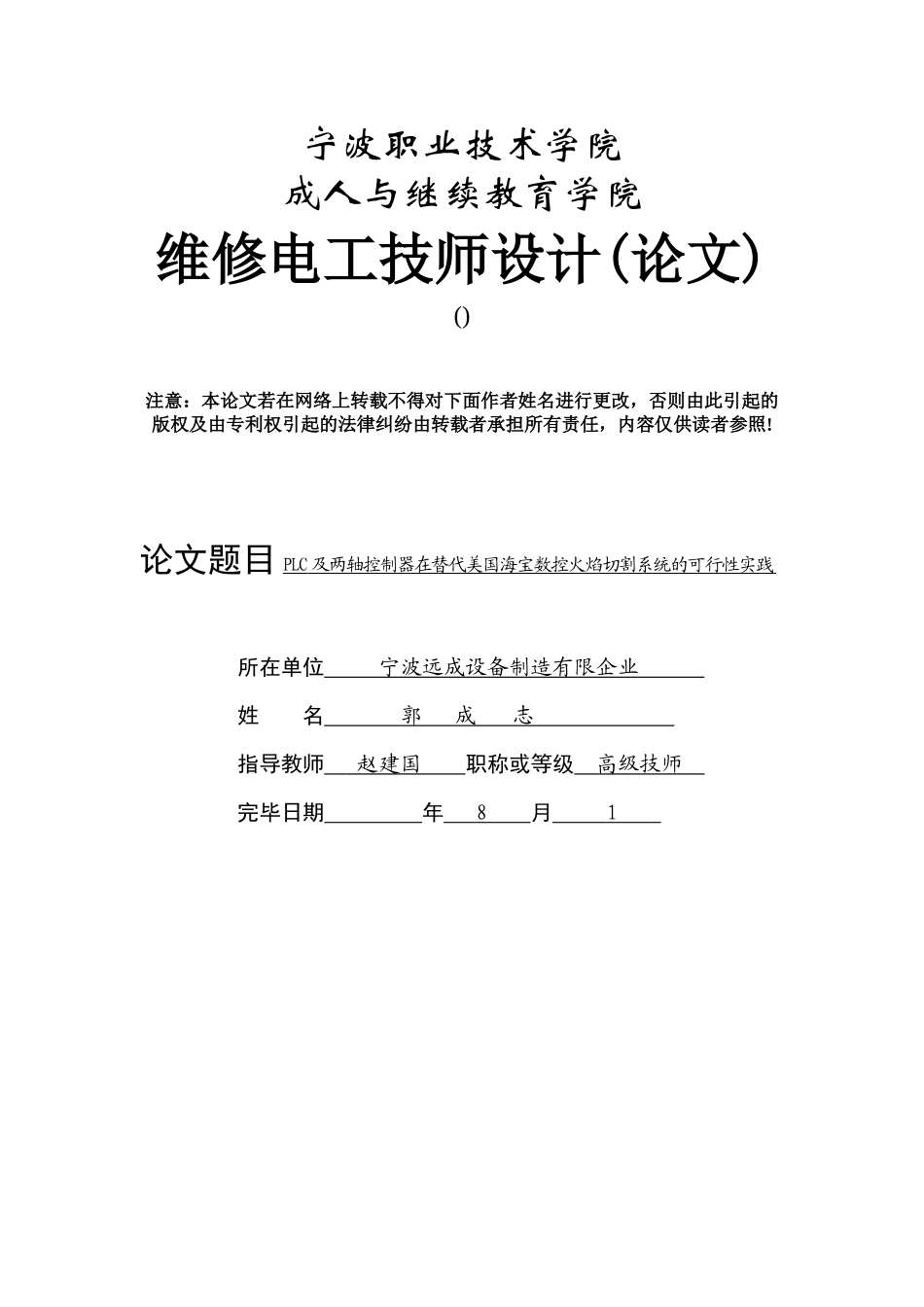

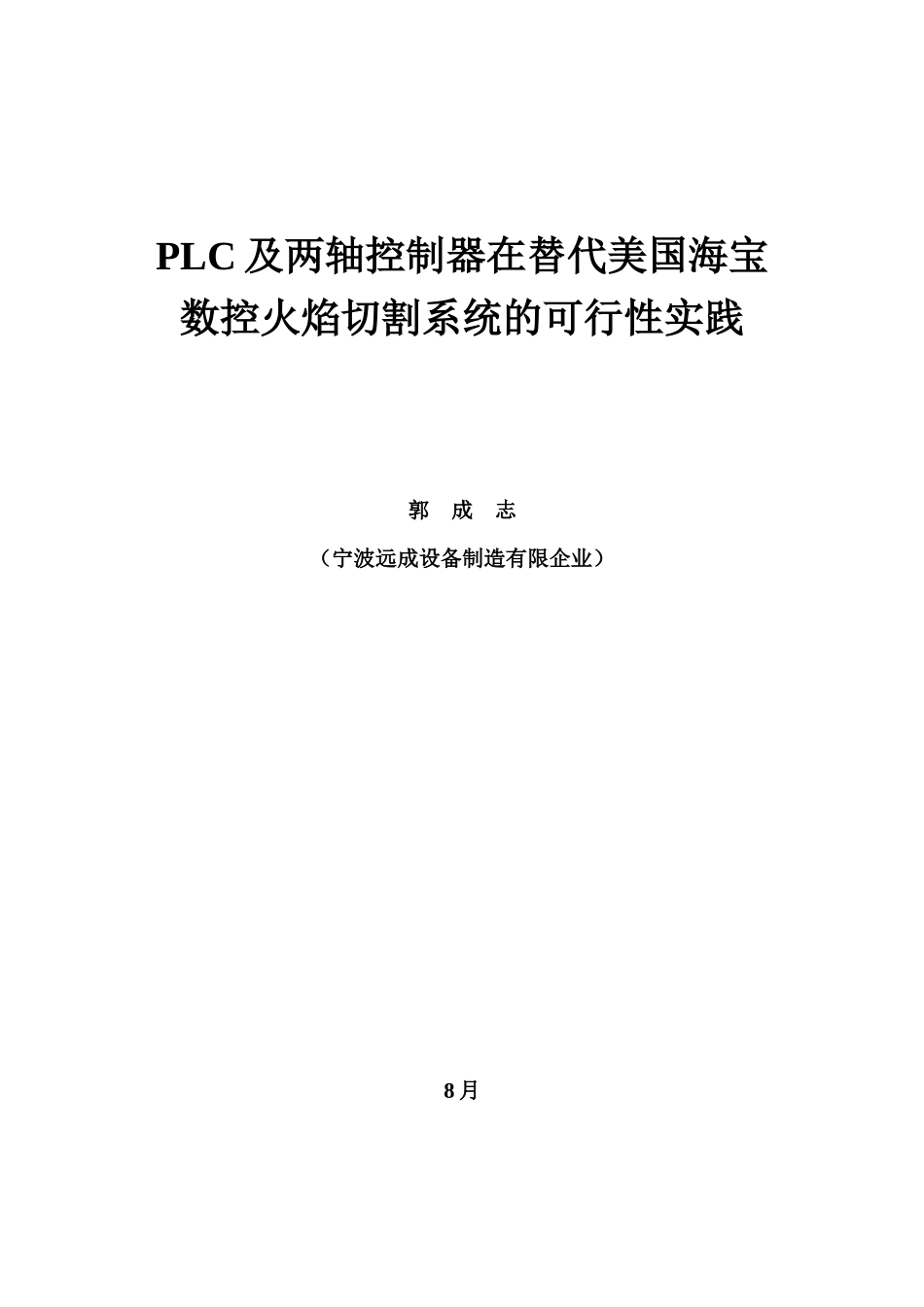

宁波职业技术学院成人与继续教育学院维修电工技师设计(论文)()注意：本论文若在网络上转载不得对下面作者姓名进行更改，否则由此引起的版权及由专利权引起的法律纠纷由转载者承担所有责任，内容仅供读者参照!论文题目 PLC 及两轴控制器在替代美国海宝数控火焰切割系统的可行性实践 所在单位 宁波远成设备制造有限企业 姓 名 郭 成 志 指导教师 赵建国 职称或等级 高级技师 完毕日期 年 8 月 1 PLC 及两轴控制器在替代美国海宝数控火焰切割系统的可行性实践郭 成 志（宁波远成设备制造有限企业）8 月摘 要长期以来，国内数控火焰切割领域美国海宝 EDGE 控制系统在加工制造行业一直处在霸主地位，在市场中也占有很大的份额。究其原因，重要是由于 EDGE数控火焰切割系统其控制软件基于 windowsxp 系统，操作以便，另首先其不凡的稳定性也成为火焰切割行业的佼佼者。不过，这套系统价格昂贵高达 7 万元一套！我厂目前有一台采用 EDGE 控制系统的火焰切割机，由于使用年月较长，EDGE 控制系统性能也飞速下降，并且由于，原设电磁阀马达等控制元件，使用的是 PCB 线路板，由于线路板工艺比较差，期间多次出现鼠线氧化断路故障，严重影响了生产效率！为此，既经济又可靠的更新该台设备成为当下首要任务！本设计采用香港固高 GT200 运动控制器，结合 PLC 和方菱控制软件，可以杰出的满足数控火焰切割工艺，由于 PLC 的运用提高了控制的可靠性，图形与文献管理与美国 EDGE 系统不相上下，控制精度由于采用伺服定位系统控制精度可达每毫米 1000 个脉冲，切割速度可达 25 米/分钟！关键词：数控火焰切割；PLC；两轴控制器；伺服器；伺服电动机；脉冲；I/0接口目 录1 引言.............................................................12 总体设计.........................................................13 硬件设计.........................................................33.1 固高两轴控制器系统............................................33.1.1 GT200 控制器基本功能.......................................33.1.2 I/O 接口内部构造...........................................43.1.3 I/O 接口电路构成...........................................63.2 可编程控制器..................................................73.2.1 输入输出.......................................
