2025年认证考试助理考卷

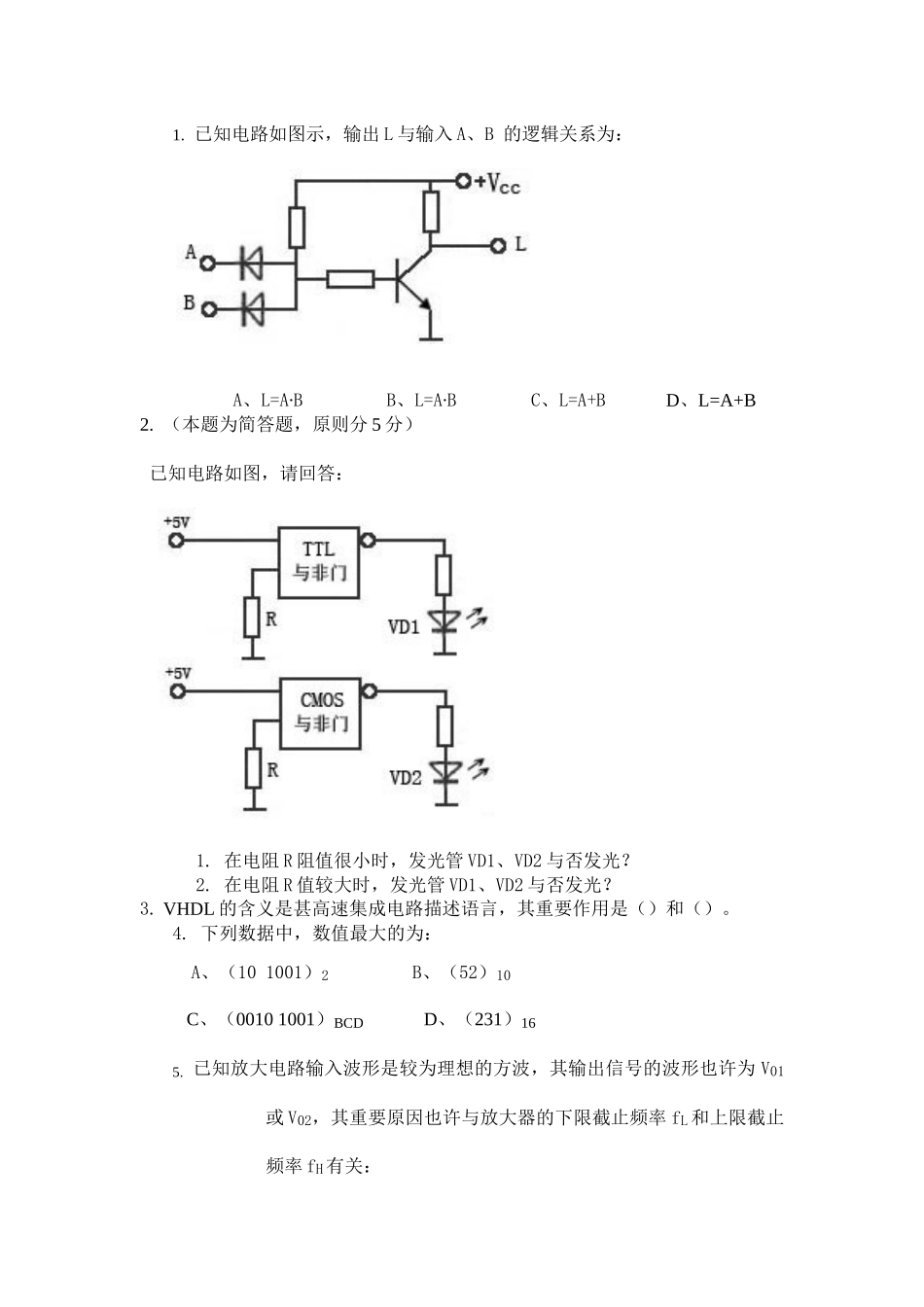

1. 已知电路如图示，输出 L 与输入 A、B 的逻辑关系为： A、L=A∙B B、L=A∙B C、L=A+B D、L=A+B2. （本题为简答题，原则分 5 分） 已知电路如图，请回答： 1. 在电阻 R 阻值很小时，发光管 VD1、VD2 与否发光？ 2. 在电阻 R 值较大时，发光管 VD1、VD2 与否发光？3. VHDL 的含义是甚高速集成电路描述语言，其重要作用是（）和（）。4. 下列数据中，数值最大的为： A、（10 1001）2 B、（52）10 C、（0010 1001）BCD D、（231）165. 已知放大电路输入波形是较为理想的方波，其输出信号的波形也许为 V01或 V02，其重要原因也许与放大器的下限截止频率 fL 和上限截止频率 fH 有关： A、产生波形失真的重要原因是 fL、fH 均过低 B、产生波形失真的重要原因是 fL、fH 均过高 C、产生 V01 波形失真的重要原因是 fL 过低，产生 V02 波形失真的重要原因是 fH 过高 D、产生 V01 波形失真的重要原因是 fL 过高，产生 V02 波形失真的重要原因是 fH 过低6. FPGA 的明显特点是它的灵活性、高速性及丰富的资源。7. 当 51 单片机被复位后，程序计数器 PC 中的内容总是被设置成 0000H。8. N 进制计数器可以实现（N-1）次分频。9. （本题为简答题，原则分 5 分） 已知电路如下，输入为方波，周期为 2μS ,请回答： 1. 若规定输出 V0 仍近似为方波，RC 值大体为多少？ 2. 若规定输出 V0 近似为三角波，RC 值大体为多少？ 3. 将本电路改为微分电路，应怎样处理？RC 值大体为多少？10．已知放大电路如图示，若电容 Ce 值变小，则会导致： A、下限截止频率 fL 变低 上限截止频率 fH 变高 B、fL 变高，fH 变低 C、fL、fH 均变高 D、fL、fH 圴变低11. 示波器正常，但打开电源后，看不到扫描线或亮点，其也许的原因有： A、Y 轴衰减过大或过小 B、扫描周期过长或过短 C、上下位移调整不妥 D、触发扫描旋转位置不妥12. 采用软件去按键抖动影响的措施是在检测到有键位按下时，执行一种（），之后再确认该键电平与否仍（）。13. （本题为综合设计题，原则分 10 分） 已知某温度采集系统的信号调理及 A/D 转换的部分电路，如图所示，图中电阻RX 用来模拟温度传感器的数值变化，其值由 100Ω～138.5Ω 可变，对应代表温度 0℃～100℃的变化，请回答：1. 求两级放大器的总增益（电位器取值 1.8KΩ）。（3 分）2. 求 RX 变化（100～138.5...
