2025年江苏省连云港市高考物理考点突破35电路中的图象复合场的综合问题含解析

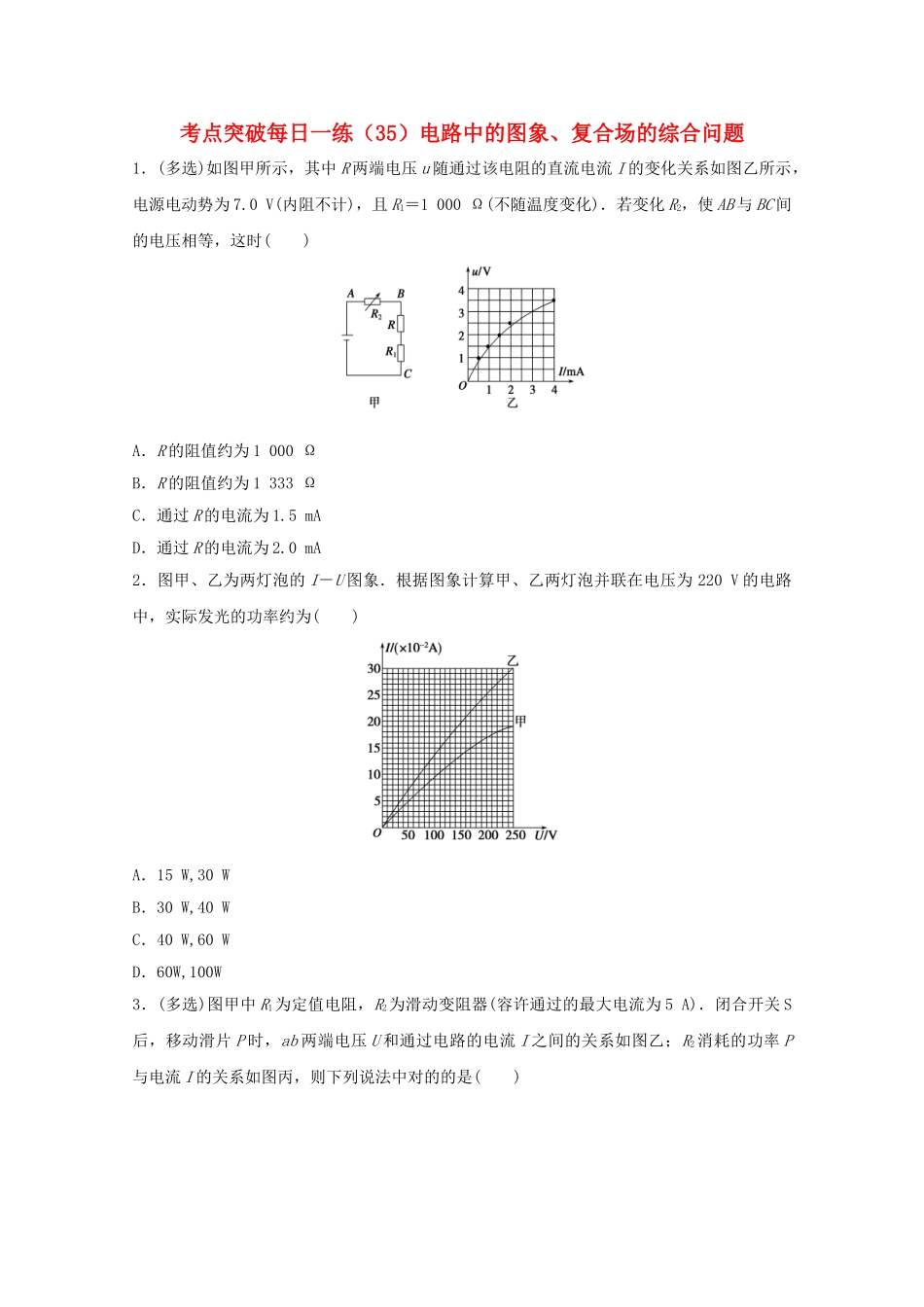

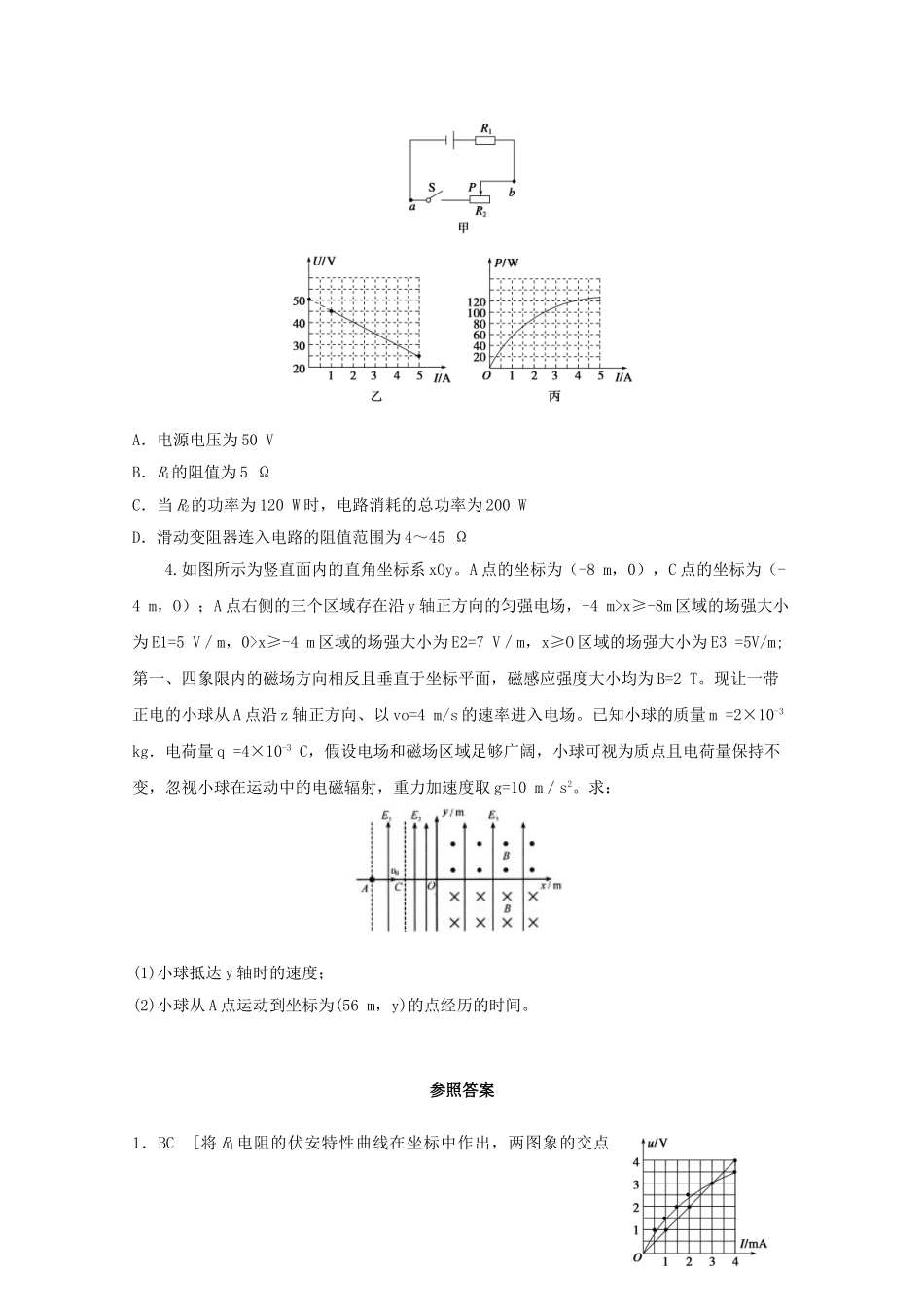

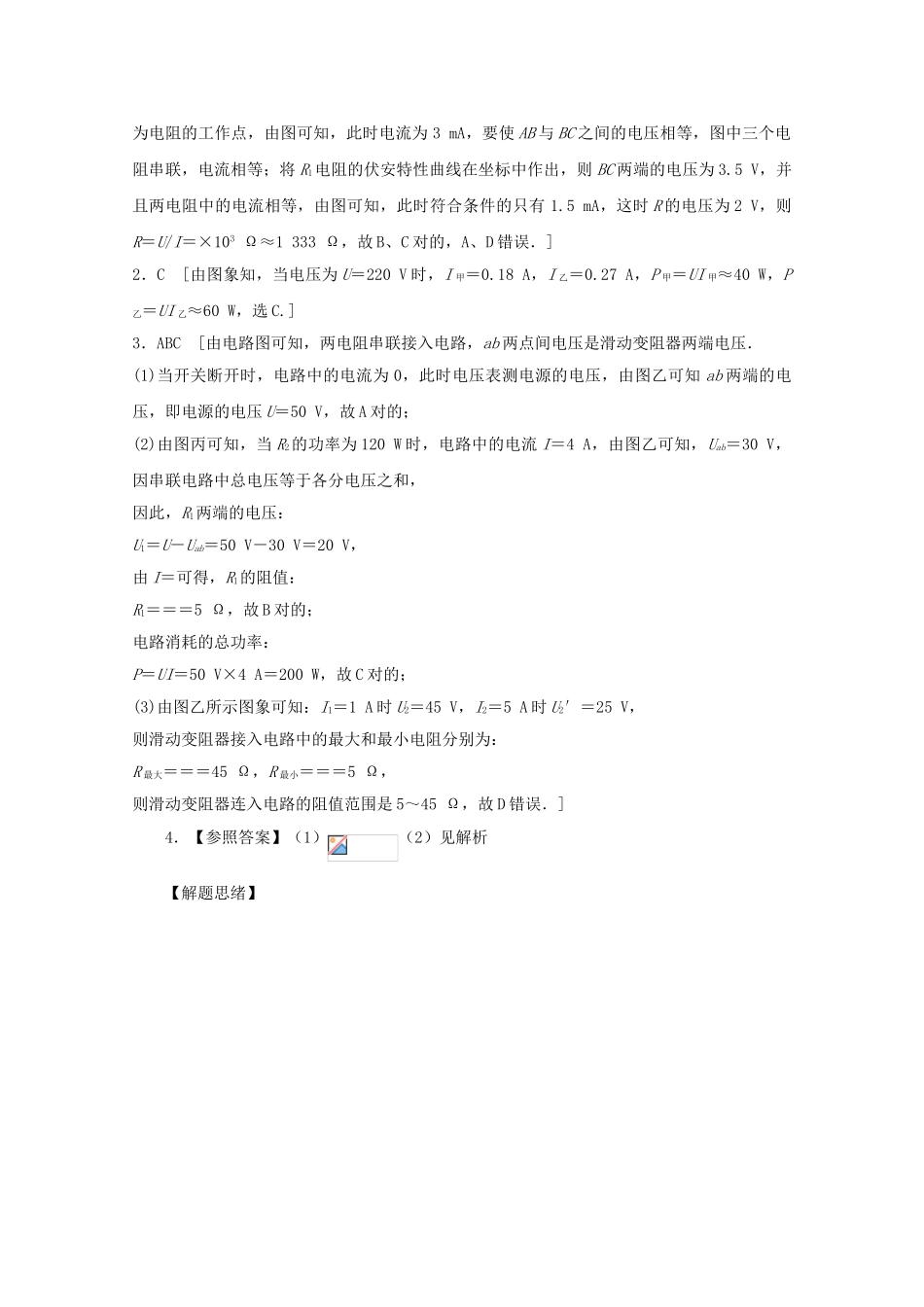

考点突破每日一练（35）电路中的图象、复合场的综合问题1．(多选)如图甲所示，其中 R 两端电压 u 随通过该电阻的直流电流 I 的变化关系如图乙所示，电源电动势为 7.0 V(内阻不计)，且 R1＝1 000 Ω(不随温度变化)．若变化 R2，使 AB 与 BC 间的电压相等，这时( )A．R 的阻值约为 1 000 ΩB．R 的阻值约为 1 333 ΩC．通过 R 的电流为 1.5 mAD．通过 R 的电流为 2.0 mA2．图甲、乙为两灯泡的 I－U 图象．根据图象计算甲、乙两灯泡并联在电压为 220 V 的电路中，实际发光的功率约为( )A．15 W,30 WB．30 W,40 WC．40 W,60 WD．60W,100W3．(多选)图甲中 R1为定值电阻，R2为滑动变阻器(容许通过的最大电流为 5 A)．闭合开关 S后，移动滑片 P 时，ab 两端电压 U 和通过电路的电流 I 之间的关系如图乙；R2消耗的功率 P与电流 I 的关系如图丙，则下列说法中对的的是( )A．电源电压为 50 VB．R1的阻值为 5 ΩC．当 R2的功率为 120 W 时，电路消耗的总功率为 200 WD．滑动变阻器连入电路的阻值范围为 4～45 Ω4.如图所示为竖直面内的直角坐标系 xOy。A 点的坐标为（-8 m，0），C 点的坐标为（-4 m，O）；A 点右侧的三个区域存在沿 y 轴正方向的匀强电场，-4 m>x≥-8m 区域的场强大小为 E1=5 V／m，0>x≥-4 m 区域的场强大小为 E2=7 V／m，x≥O 区域的场强大小为 E3 =5V/m;第一、四象限内的磁场方向相反且垂直于坐标平面，磁感应强度大小均为 B=2 T。现让一带正电的小球从 A 点沿 z 轴正方向、以 vo=4 m/s 的速率进入电场。已知小球的质量 m =2×10-3 kg．电荷量 q =4×10-3 C，假设电场和磁场区域足够广阔，小球可视为质点且电荷量保持不变，忽视小球在运动中的电磁辐射，重力加速度取 g=10 m／s2。求：(1)小球抵达 y 轴时的速度；(2)小球从 A 点运动到坐标为(56 m，y)的点经历的时间。参照答案1．BC [将 R1 电阻的伏安特性曲线在坐标中作出，两图象的交点为电阻的工作点，由图可知，此时电流为 3 mA，要使 AB 与 BC 之间的电压相等，图中三个电阻串联，电流相等；将 R1电阻的伏安特性曲线在坐标中作出，则 BC 两端的电压为 3.5 V，并且两电阻中的电流相等，由图可知，此时符合条件的只有 1.5 mA，这时 R 的电压为 2 V，则R＝U/I＝×103 Ω≈1 333 Ω，故 B、C 对的，A、D 错误．]2．C [由图象知，当电压为...
