2025年结构工程师之制图规范标准

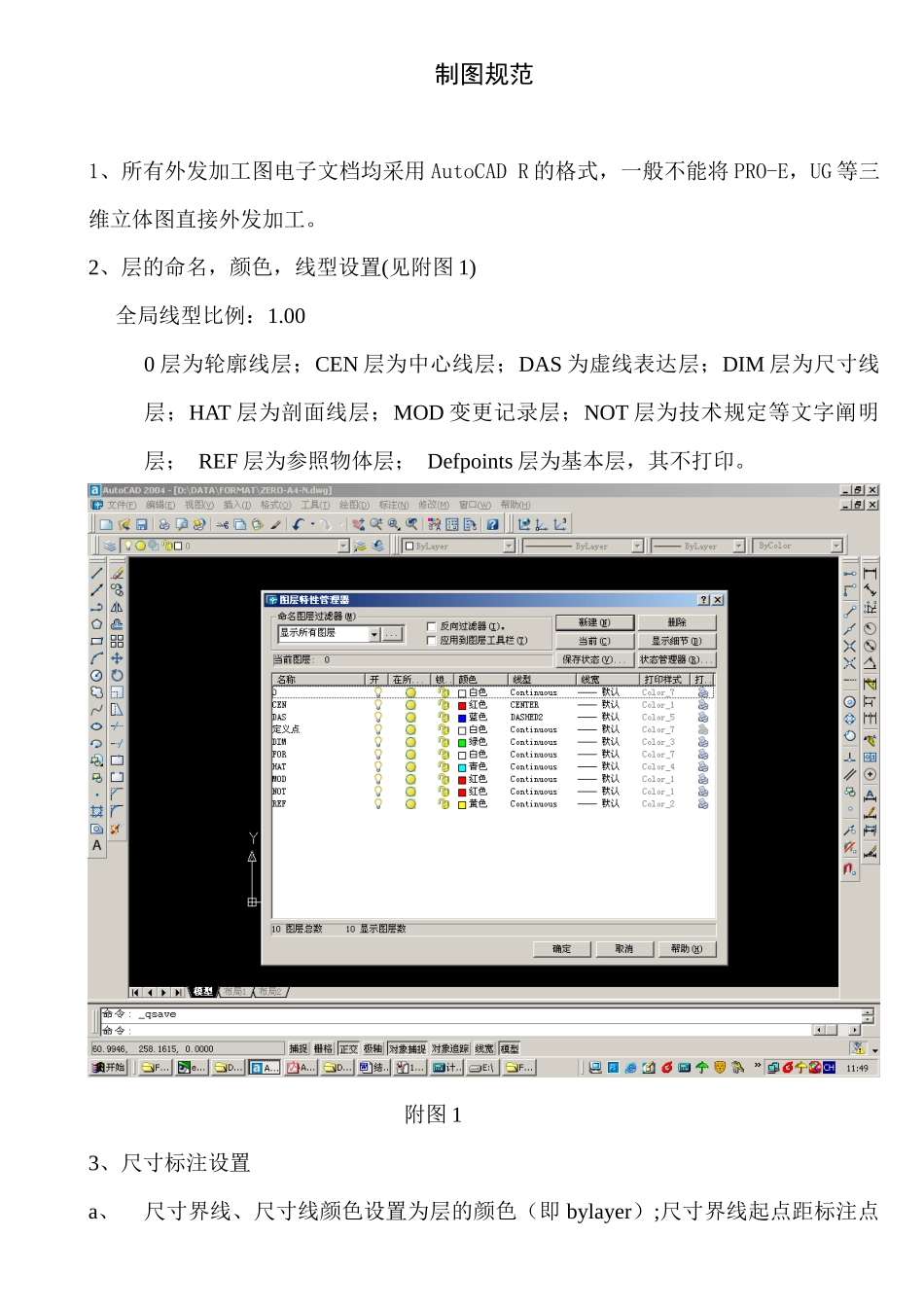

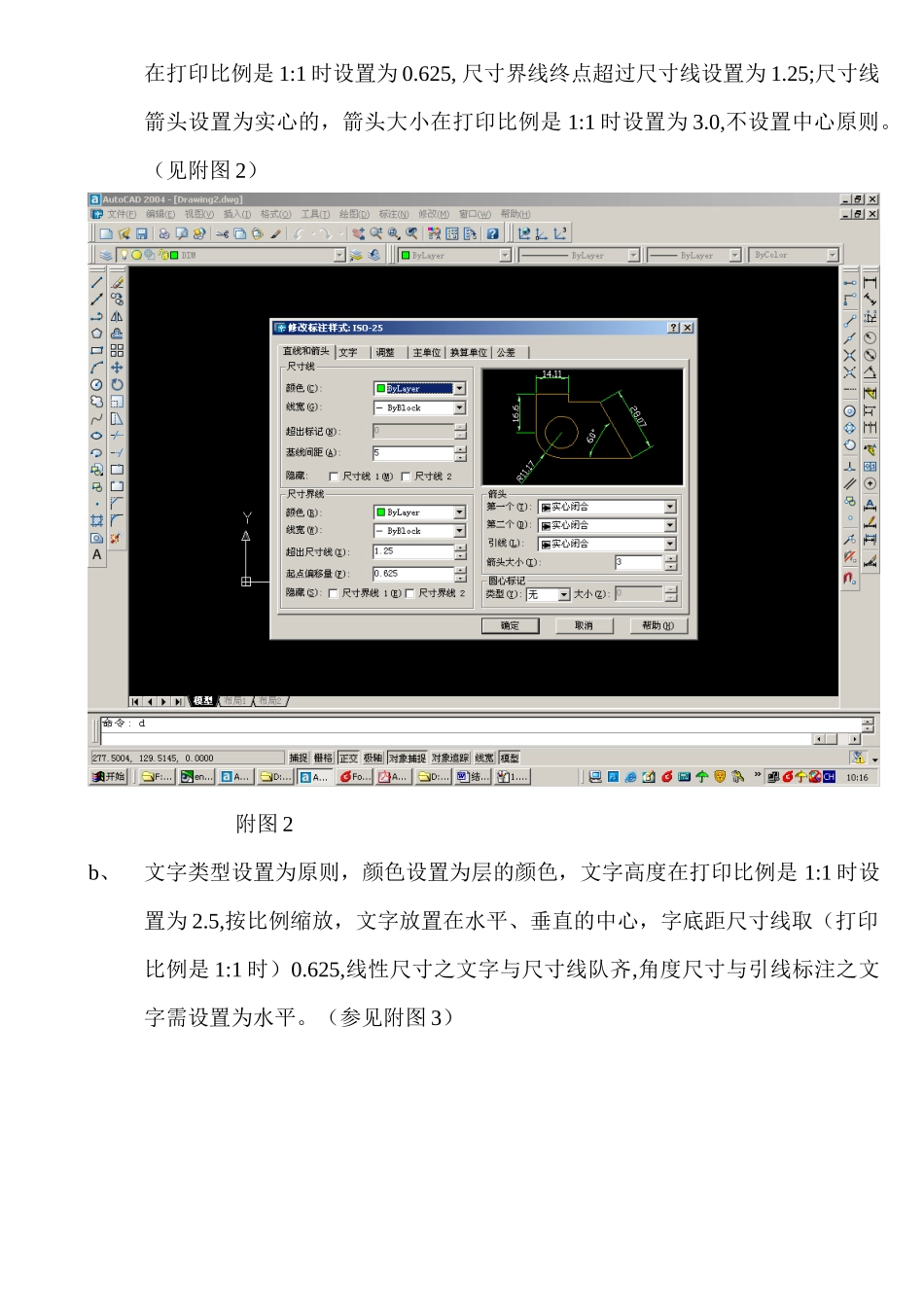

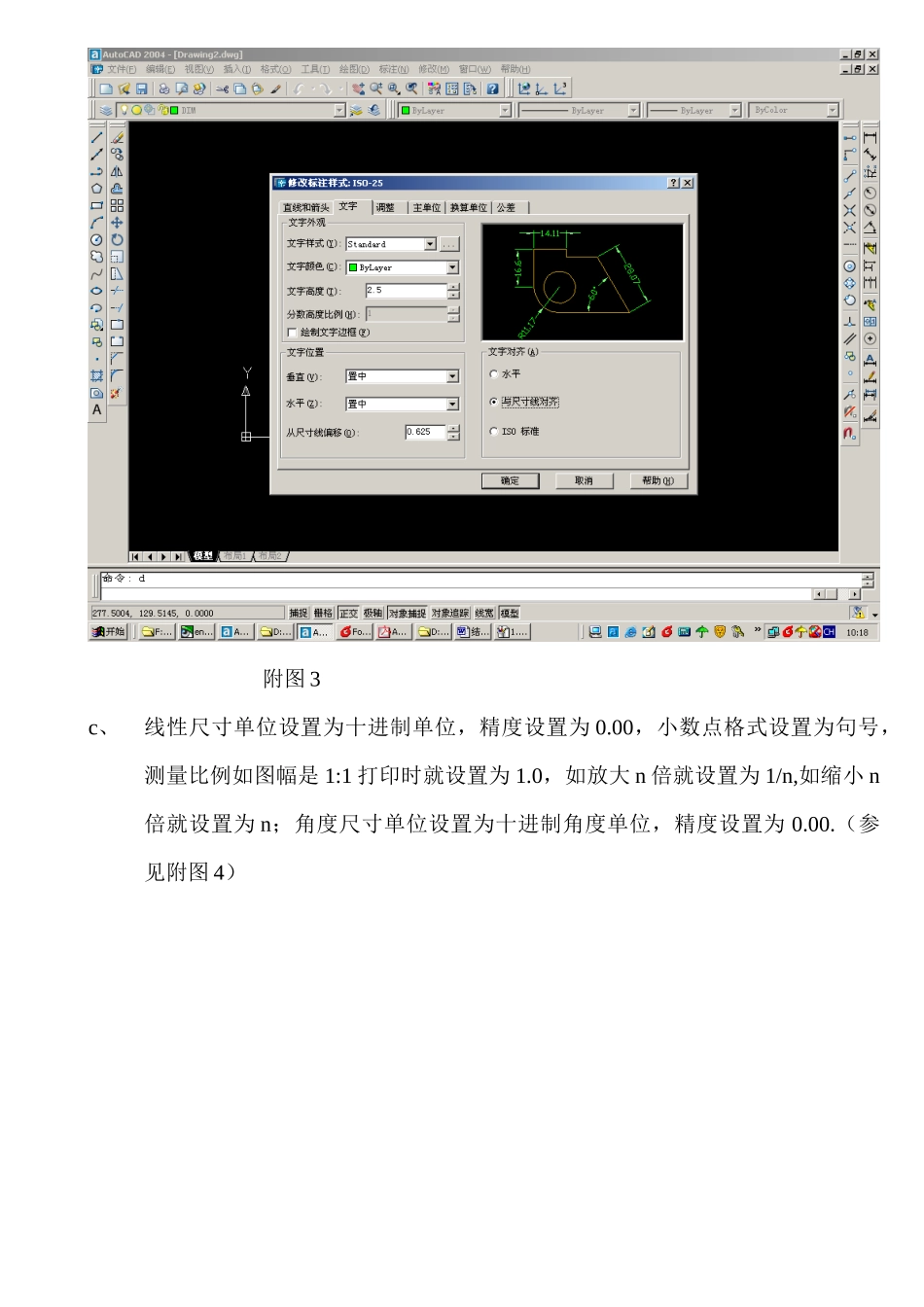

制图规范1、所有外发加工图电子文档均采用 AutoCAD R 的格式，一般不能将 PRO-E，UG 等三维立体图直接外发加工。2、层的命名，颜色，线型设置(见附图 1) 全局线型比例：1.000 层为轮廓线层；CEN 层为中心线层；DAS 为虚线表达层；DIM 层为尺寸线层；HAT 层为剖面线层；MOD 变更记录层；NOT 层为技术规定等文字阐明层； REF 层为参照物体层； Defpoints 层为基本层，其不打印。附图 13、尺寸标注设置a、尺寸界线、尺寸线颜色设置为层的颜色（即 bylayer）;尺寸界线起点距标注点在打印比例是 1:1 时设置为 0.625, 尺寸界线终点超过尺寸线设置为 1.25;尺寸线箭头设置为实心的，箭头大小在打印比例是 1:1 时设置为 3.0,不设置中心原则。（见附图 2） 附图 2b、文字类型设置为原则，颜色设置为层的颜色，文字高度在打印比例是 1:1 时设置为 2.5,按比例缩放，文字放置在水平、垂直的中心，字底距尺寸线取（打印比例是 1:1 时）0.625,线性尺寸之文字与尺寸线队齐,角度尺寸与引线标注之文字需设置为水平。（参见附图 3） 附图 3c、线性尺寸单位设置为十进制单位，精度设置为 0.00，小数点格式设置为句号，测量比例如图幅是 1:1 打印时就设置为 1.0，如放大 n 倍就设置为 1/n,如缩小 n倍就设置为 n；角度尺寸单位设置为十进制角度单位，精度设置为 0.00.（参见附图 4） 附图 44、图框采用企业原则的图框（参见附图 5），其版次栏每更改一次需升版，但如是采用先打样再确认的方式，打样过程中的更改版次不升，但打样图纸需注明是打样图纸（即每正式发行一次版次需升一次，但打样过程中的更改不升版），且每升版一次其零件的物料编码一般需升版一次（按企业规定执行）。其材料栏按有关材料原则标示（冷轧板常用牌号是 SPCC，电解板常用牌号是 SECC，不锈钢板常用牌号是 SUS 304，镀锌板常用牌号是 SGCC）,如是金属板材，其厚度标示小数点后两位（如 T=1.00）不再标单位，其默认单位是 mm. 附图 55、视图放置全采用第三视角的方式（即右側看到的视图放在右视图）；尺寸标注须清晰、明确，以便加工时查找，整个图纸需看上去不零乱，清洁；局部放大图用罗马字母标示，如 I、II、III、IV、V、VI 等；方向视图用阿拉伯字母表达，如A、B、C、D 等；如局部无法清除看到尺寸标注，需用局部放大图标注；如图纸很大时可采用版块标注方式，即同一功能的放在同一版块标注；功能尺寸如按第 6,7,8条款未...
