2025年辽宁省鞍山市九年级物理全册17.1电流与电压和电阻的关系学案无答案新版新人教版

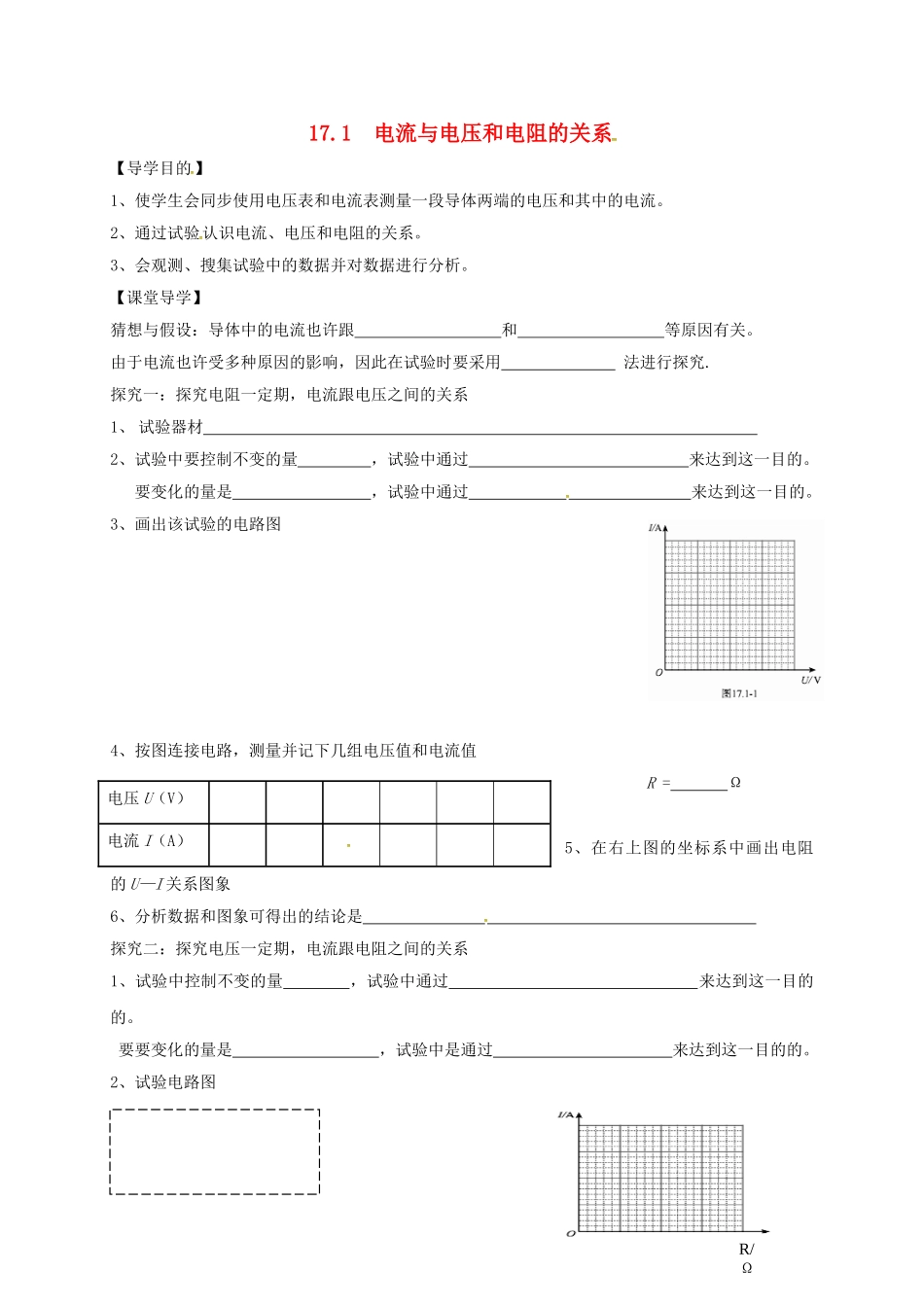

17.1 电流与电压和电阻的关系 【导学目的】1、使学生会同步使用电压表和电流表测量一段导体两端的电压和其中的电流。2、通过试验认识电流、电压和电阻的关系。3、会观测、搜集试验中的数据并对数据进行分析。【课堂导学】猜想与假设：导体中的电流也许跟 和 等原因有关。由于电流也许受多种原因的影响，因此在试验时要采用 法进行探究.探究一：探究电阻一定期，电流跟电压之间的关系1、 试验器材 2、试验中要控制不变的量 ，试验中通过 来达到这一目的。要变化的量是 ，试验中通过 来达到这一目的。3、画出该试验的电路图 4、按图连接电路，测量并记下几组电压值和电流值R = Ω5、在右上图的坐标系中画出电阻的 U—I 关系图象6、分析数据和图象可得出的结论是 探究二：探究电压一定期，电流跟电阻之间的关系1、试验中控制不变的量 ，试验中通过 来达到这一目的的。要要变化的量是 ，试验中是通过 来达到这一目的的。2、试验电路图电压 U（V） 电流 I（A） R/Ω3、按图连接电路，测量并记下几组电阻值和电流值U = V4、在右上图的坐标系中画出电阻的 R—I 关系图象5、分析数据可得出的结论是 【课堂小结】电流、电压、电阻的关系可表达为： 【课堂练习】1. 一段导体两端电压是 2.0V 时，导体中的电流是 1.0A，假如将其两端的电压增大到 4.0V，导体中的电流变为( )A.2.0A B.0.25A C.3.0A D.0.5A2、将一种 10 欧的电阻和一种 20 欧的电阻分别接到同一种电源的两端，假如流过 10 欧的电阻的电流为 1 安，则流过 20 欧的电阻的电流为（ ） A.2.0A B.0.25A C.3.0A D.0.5A3、为探究电流与电压、电阻的关系，小星将实物连接成如下图甲所示。（1）请你指出下图甲中连接的错误之处：①_______ ；②_______ 。（2）请你将对的的电路图画在答题卡虚线框内。（3）电路连接对的后，在研究电流与电阻的关系时，更换阻值不一样的定值电阻后，应调整 ____ ________________，使定值电阻两端的电压____________。（4）图乙是试验中电流表 的某次示数，则电流是_______A。要使电路中的电流增大，根据你所画的电路图，滑动变阻器的滑片应向_______移动。电阻 R（Ω） 电流 I（A） - 0.6 34. 当某导体两端的电压是6V时，通 过该导体的电流是0.6A，假如使该导体两端的电压再增长3V，那么这时该导体的电阻将 (填变大、不变、变小)；通过它的电流是 A。5、如图所示，将两电阻串联接入电路中，R1两端...
