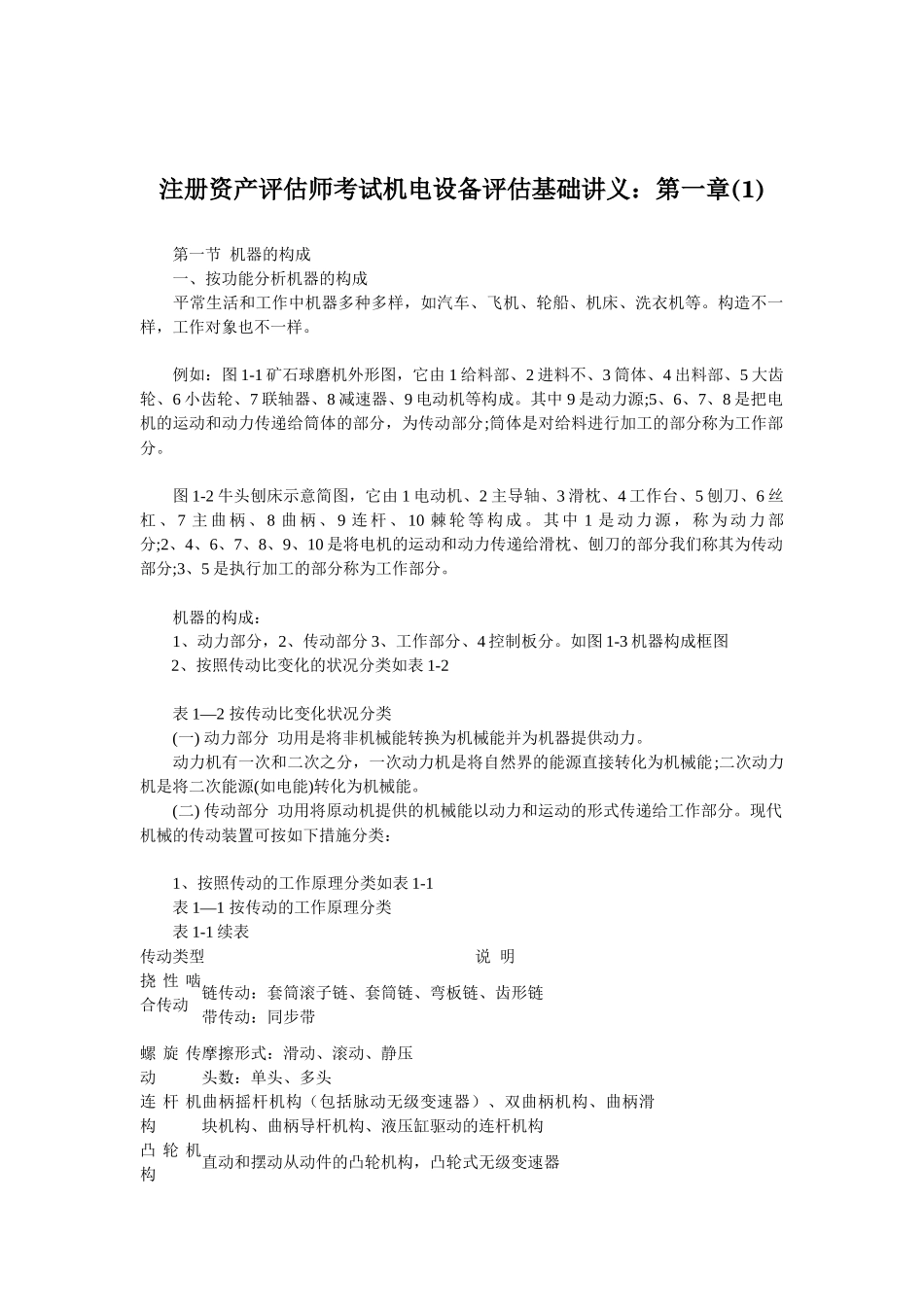

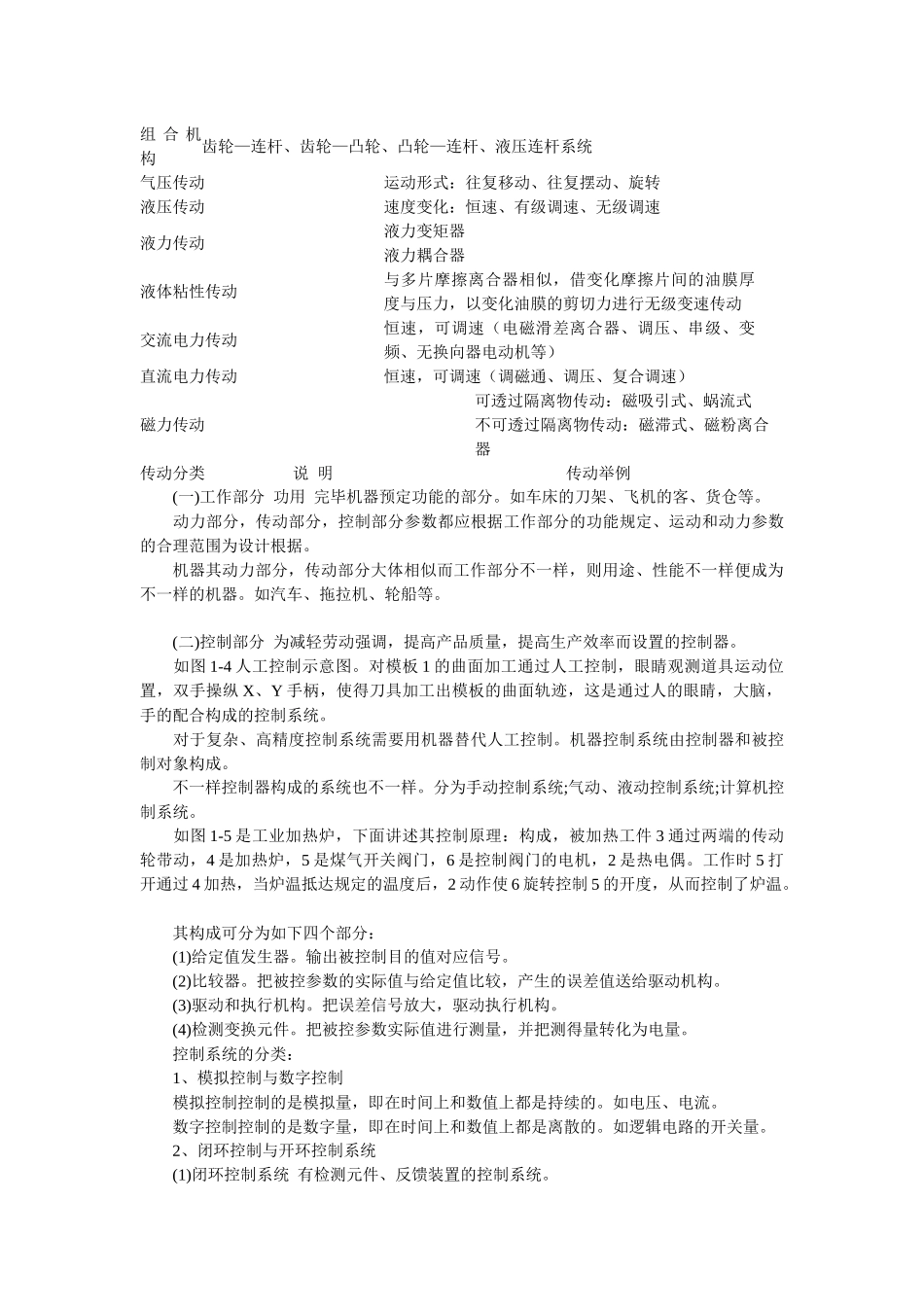

注册资产评估师考试机电设备评估基础讲义:第一章(1) 第一节 机器的构成 一、按功能分析机器的构成 平常生活和工作中机器多种多样,如汽车、飞机、轮船、机床、洗衣机等。构造不一样,工作对象也不一样。 例如:图 1-1 矿石球磨机外形图,它由 1 给料部、2 进料不、3 筒体、4 出料部、5 大齿轮、6 小齿轮、7 联轴器、8 减速器、9 电动机等构成。其中 9 是动力源;5、6、7、8 是把电机的运动和动力传递给筒体的部分,为传动部分;筒体是对给料进行加工的部分称为工作部分。图 1-2 牛头刨床示意简图,它由 1 电动机、2 主导轴、3 滑枕、4 工作台、5 刨刀、6 丝杠 、 7 主 曲 柄 、 8 曲 柄 、 9 连 杆 、 10 棘 轮 等 构 成 。 其 中 1 是 动 力 源 , 称 为 动 力 部分;2、4、6、7、8、9、10 是将电机的运动和动力传递给滑枕、刨刀的部分我们称其为传动部分;3、5 是执行加工的部分称为工作部分。 机器的构成: 1、动力部分,2、传动部分 3、工作部分、4 控制板分。如图 1-3 机器构成框图2、按照传动比变化的状况分类如表 1-2 表 1—2 按传动比变化状况分类 (一) 动力部分 功用是将非机械能转换为机械能并为机器提供动力。 动力机有一次和二次之分,一次动力机是将自然界的能源直接转化为机械能;二次动力机是将二次能源(如电能)转化为机械能。(二) 传动部分 功用将原动机提供的机械能以动力和运动的形式传递给工作部分。现代机械的传动装置可按如下措施分类: 1、按照传动的工作原理分类如表 1-1 表 1—1 按传动的工作原理分类 表 1-1 续表传动类型说 明挠 性 啮合传动 链传动:套筒滚子链、套筒链、弯板链、齿形链带传动:同步带螺 旋 传动摩擦形式:滑动、滚动、静压头数:单头、多头连 杆 机构曲柄摇杆机构(包括脉动无级变速器)、双曲柄机构、曲柄滑块机构、曲柄导杆机构、液压缸驱动的连杆机构凸 轮 机构直动和摆动从动件的凸轮机构,凸轮式无级变速器组 合 机构齿轮—连杆、齿轮—凸轮、凸轮—连杆、液压连杆系统气压传动运动形式:往复移动、往复摆动、旋转液压传动速度变化:恒速、有级调速、无级调速液力传动液力变矩器液力耦合器液体粘性传动与多片摩擦离合器相似,借变化摩擦片间的油膜厚度与压力,以变化油膜的剪切力进行无级变速传动交流电力传动恒速,可调速(电磁滑差离合器、调压、串级、变频、无换向器电动机等)直流电力传...
