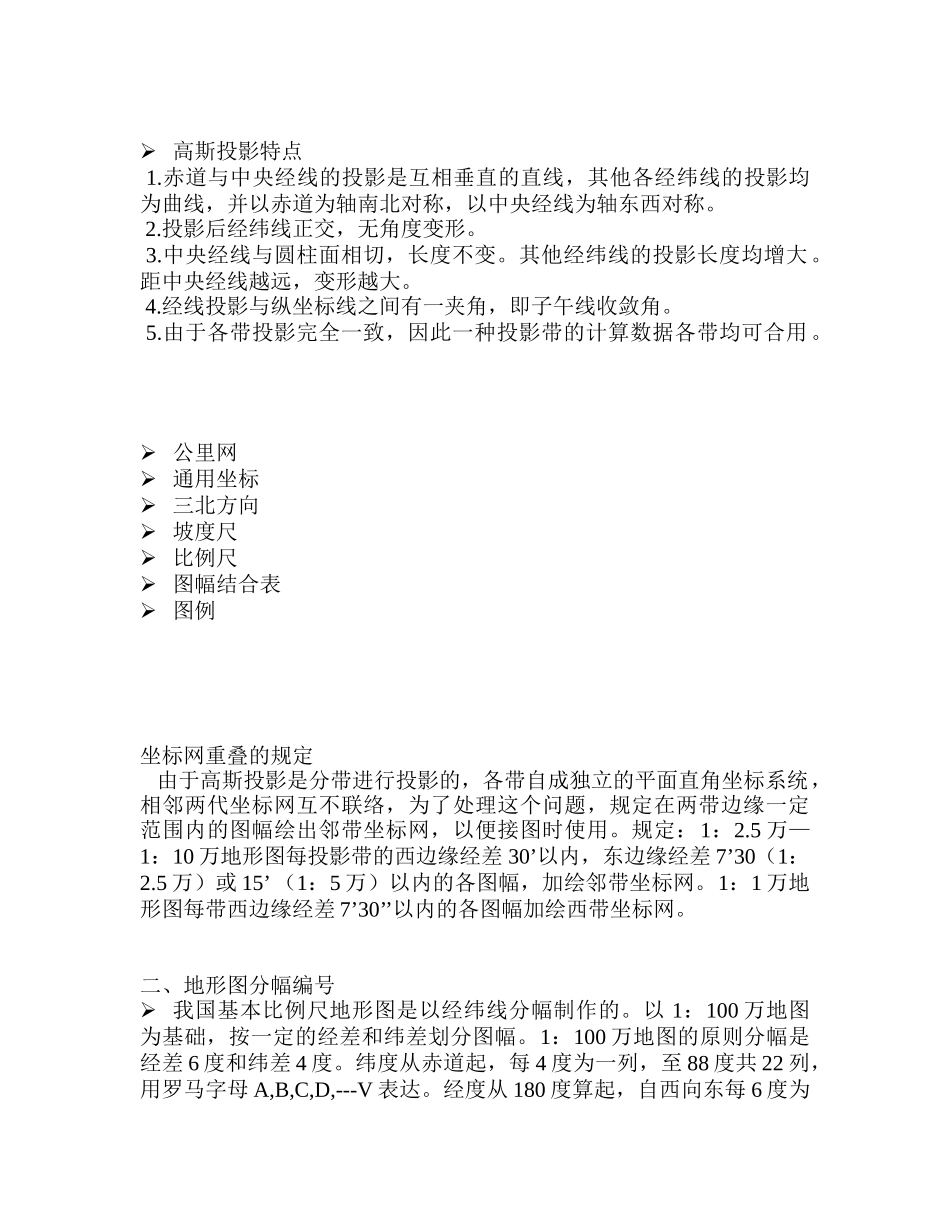

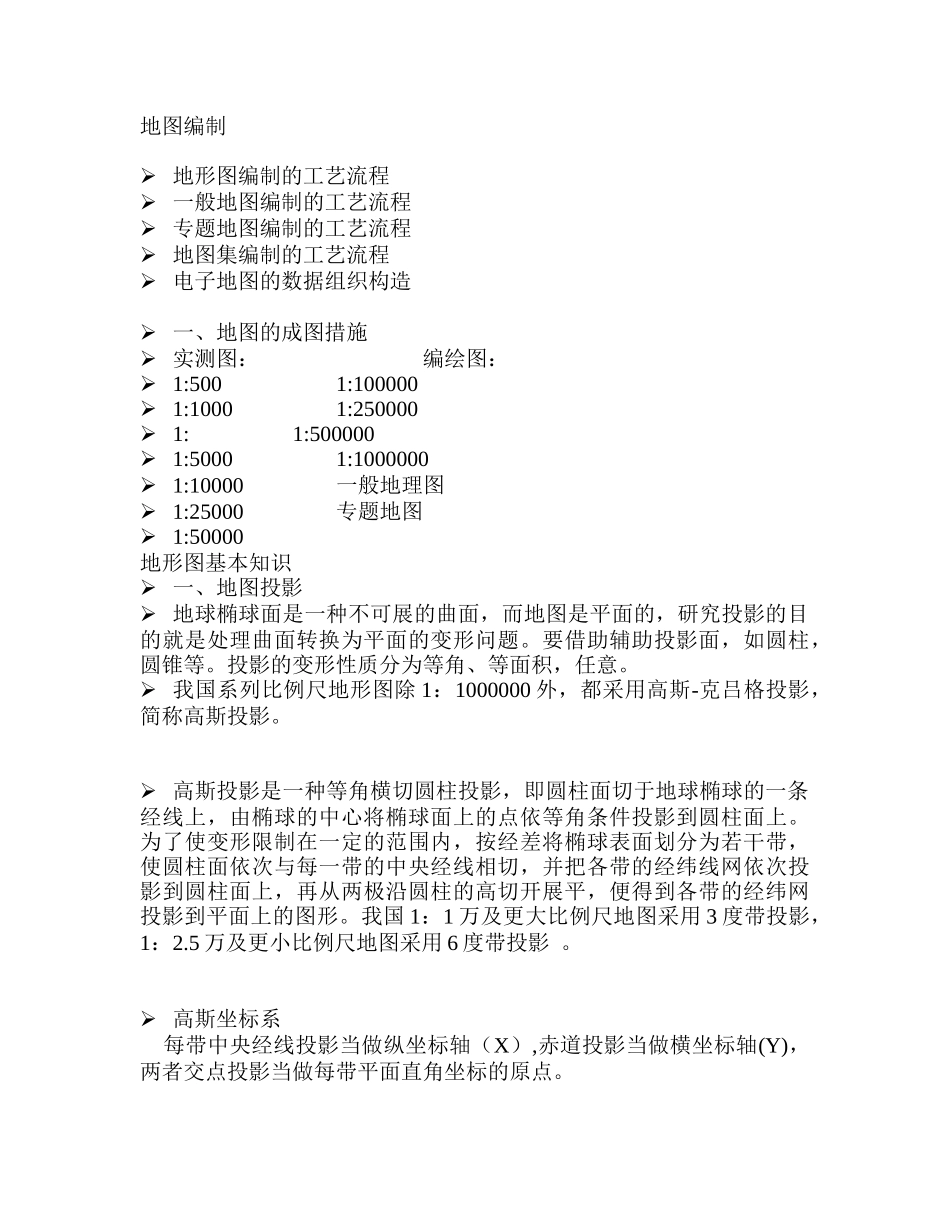

地图编制 地形图编制的工艺流程 一般地图编制的工艺流程 专题地图编制的工艺流程 地图集编制的工艺流程 电子地图的数据组织构造 一、地图的成图措施 实测图： 编绘图： 1:500 1:100000 1:1000 1:250000 1: 1:500000 1:5000 1:1000000 1:10000 一般地理图 1:25000 专题地图 1:50000地形图基本知识 一、地图投影 地球椭球面是一种不可展的曲面，而地图是平面的，研究投影的目的就是处理曲面转换为平面的变形问题。要借助辅助投影面，如圆柱，圆锥等。投影的变形性质分为等角、等面积，任意。 我国系列比例尺地形图除 1：1000000 外，都采用高斯-克吕格投影，简称高斯投影。 高斯投影是一种等角横切圆柱投影，即圆柱面切于地球椭球的一条经线上，由椭球的中心将椭球面上的点依等角条件投影到圆柱面上。为了使变形限制在一定的范围内，按经差将椭球表面划分为若干带，使圆柱面依次与每一带的中央经线相切，并把各带的经纬线网依次投影到圆柱面上，再从两极沿圆柱的高切开展平，便得到各带的经纬网投影到平面上的图形。我国 1：1 万及更大比例尺地图采用 3 度带投影，1：2.5 万及更小比例尺地图采用 6 度带投影 。 高斯坐标系 每带中央经线投影当做纵坐标轴（X）,赤道投影当做横坐标轴(Y)，两者交点投影当做每带平面直角坐标的原点。 高斯投影特点 1.赤道与中央经线的投影是互相垂直的直线，其他各经纬线的投影均为曲线，并以赤道为轴南北对称，以中央经线为轴东西对称。 2.投影后经纬线正交，无角度变形。 3.中央经线与圆柱面相切，长度不变。其他经纬线的投影长度均增大。距中央经线越远，变形越大。 4.经线投影与纵坐标线之间有一夹角，即子午线收敛角。 5.由于各带投影完全一致，因此一种投影带的计算数据各带均可合用。 公里网 通用坐标 三北方向 坡度尺 比例尺 图幅结合表 图例 坐标网重叠的规定 由于高斯投影是分带进行投影的，各带自成独立的平面直角坐标系统，相邻两代坐标网互不联络，为了处理这个问题，规定在两带边缘一定范围内的图幅绘出邻带坐标网，以便接图时使用。规定：1：2.5 万—1：10 万地形图每投影带的西边缘经差 30’以内，东边缘经差 7’30（1：2.5 万）或 15’ （1：5 万）以内的各图幅，加绘邻带坐标网。1：1 万地形图每带西边缘经差 7’30’’以内的各图幅加绘西带坐标网。二、地形图分幅编号...
