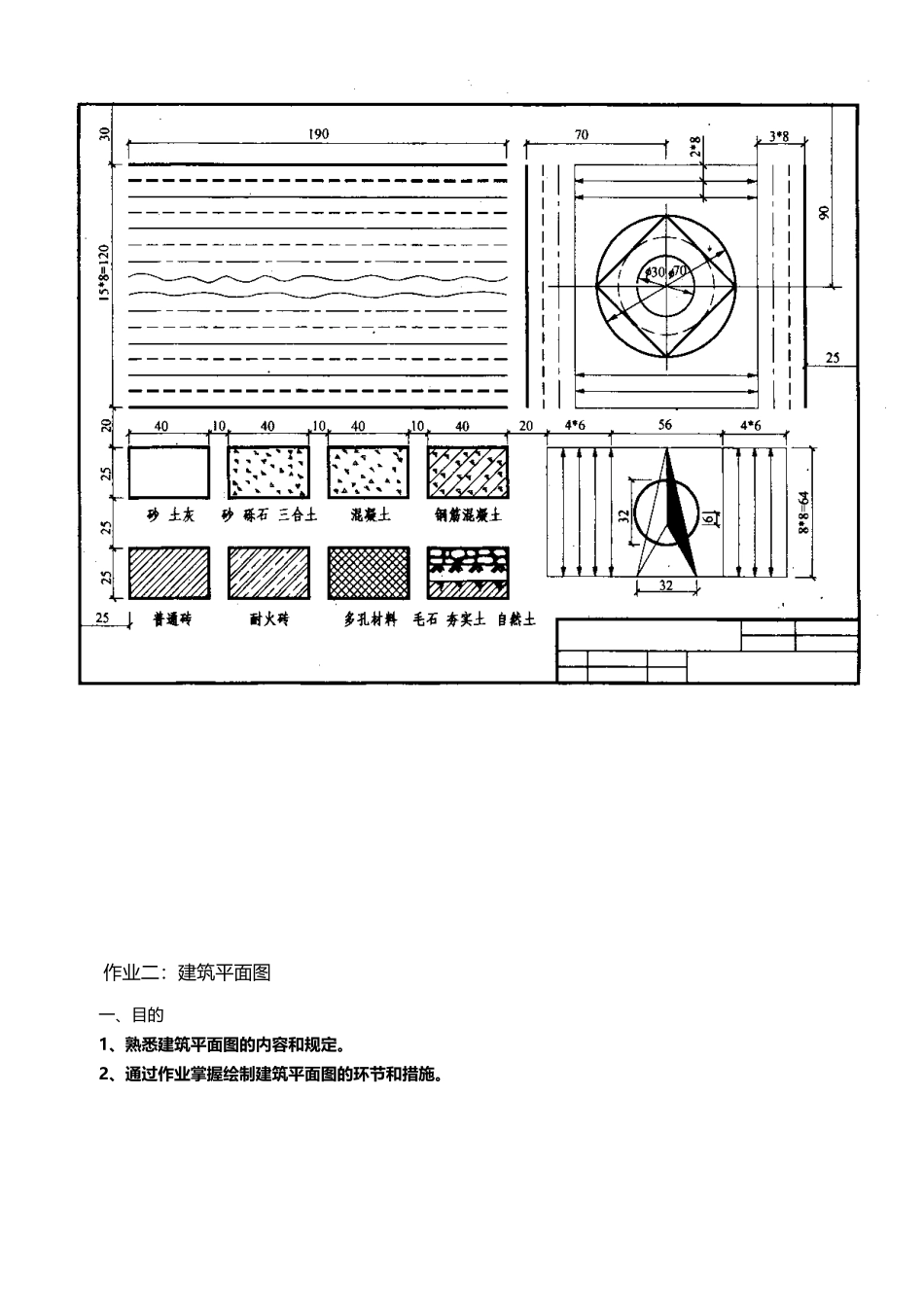

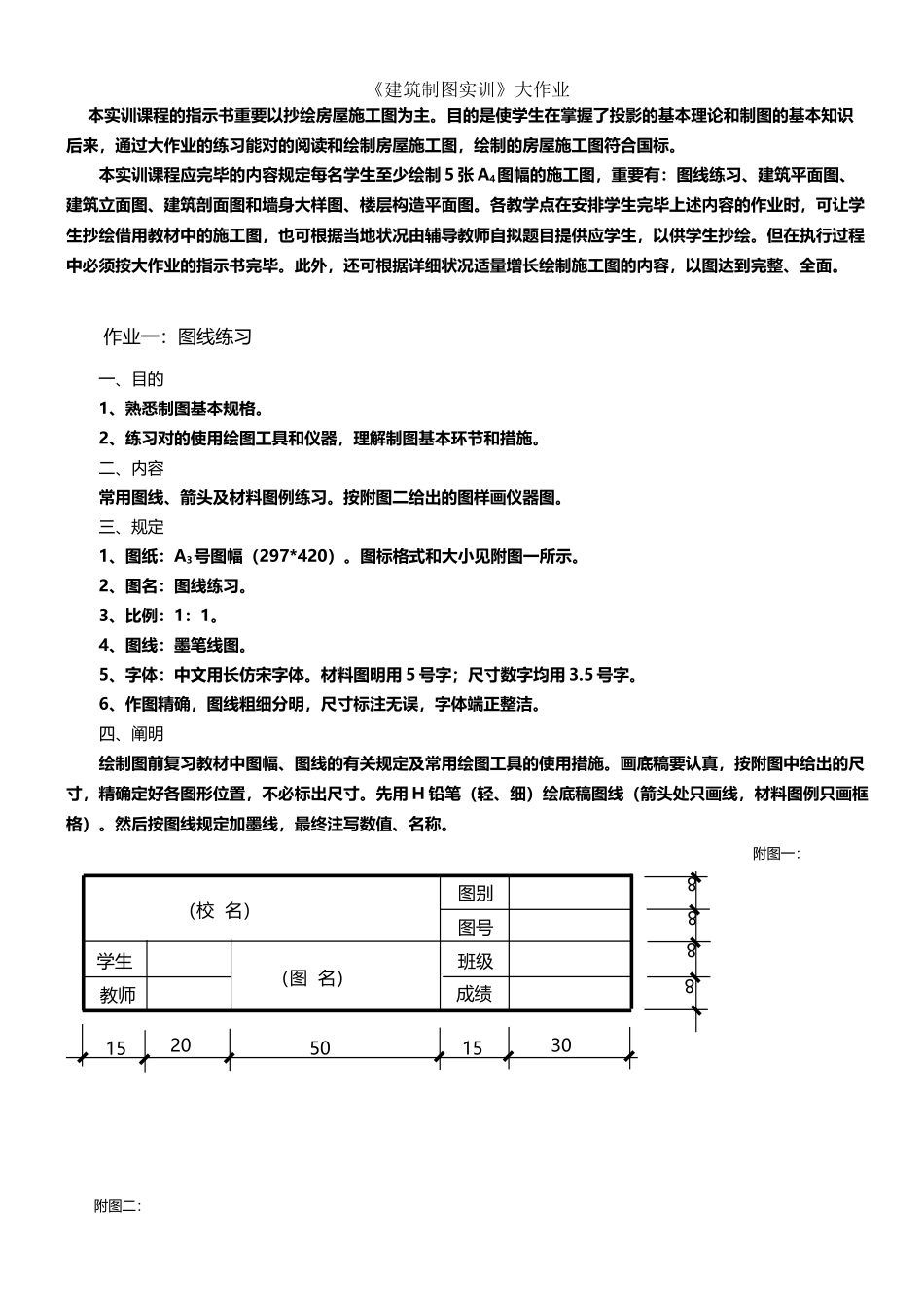

《建筑制图基础实训》画图大作业布置(8页)Good is good, but better carries it.精益求精，善益求善。15888815302050（图 名）（校 名）学生教师图别图号班级成绩《建筑制图实训》大作业 本实训课程的指示书重要以抄绘房屋施工图为主。目的是使学生在掌握了投影的基本理论和制图的基本知识后来，通过大作业的练习能对的阅读和绘制房屋施工图，绘制的房屋施工图符合国标。本实训课程应完毕的内容规定每名学生至少绘制 5 张 A4图幅的施工图，重要有：图线练习、建筑平面图、建筑立面图、建筑剖面图和墙身大样图、楼层构造平面图。各教学点在安排学生完毕上述内容的作业时，可让学生抄绘借用教材中的施工图，也可根据当地状况由辅导教师自拟题目提供应学生，以供学生抄绘。但在执行过程中必须按大作业的指示书完毕。此外，还可根据详细状况适量增长绘制施工图的内容，以图达到完整、全面。作业一：图线练习一、目的1、熟悉制图基本规格。2、练习对的使用绘图工具和仪器，理解制图基本环节和措施。二、内容常用图线、箭头及材料图例练习。按附图二给出的图样画仪器图。三、规定1、图纸：A3号图幅（297*420）。图标格式和大小见附图一所示。2、图名：图线练习。3、比例：1：1。4、图线：墨笔线图。5、字体：中文用长仿宋字体。材料图明用 5 号字；尺寸数字均用 3.5 号字。6、作图精确，图线粗细分明，尺寸标注无误，字体端正整洁。四、阐明绘制图前复习教材中图幅、图线的有关规定及常用绘图工具的使用措施。画底稿要认真，按附图中给出的尺寸，精确定好各图形位置，不必标出尺寸。先用 H 铅笔（轻、细）绘底稿图线（箭头处只画线，材料图例只画框格）。然后按图线规定加墨线，最终注写数值、名称。附图一：附图二：作业二：建筑平面图一、目的1、熟悉建筑平面图的内容和规定。2、通过作业掌握绘制建筑平面图的环节和措施。二、内容三、规定1、图纸：A3号图幅。图标格式和大小见作业 1 中的附图一所示。2、图名：二层平面图。3、比例：1：100。4、图线：墨笔线图。5、字体：中文用长仿宋字体。平面图下方的图名（二层平面图）用 10 号字；文字阐明用 5 号字（或略小些）；尺寸阐明中数字均用 3.5 号字；轴线编号圆圈中数字用 5 号字。6、作图精确，图线粗细分明，尺寸标注无误，字体端正整洁。四、阐明先用 H 铅笔（轻、细）绘底稿图线，然后按图线规定加墨线，最终注写标高数值、名称和阐明。作业三：建筑立面图一、目的...
