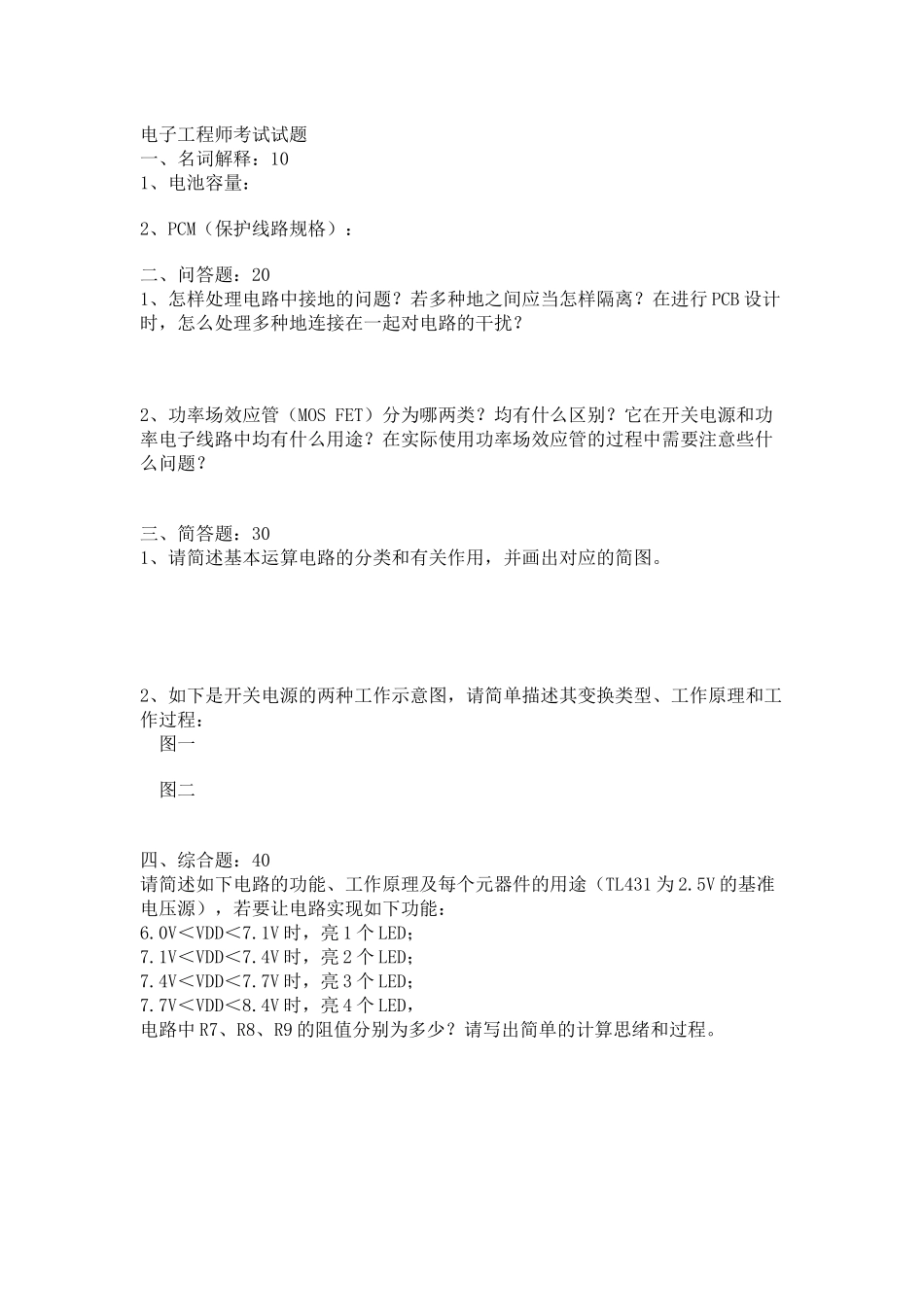

电子工程师考试试题一、名词解释：101、电池容量： 2、PCM（保护线路规格）： 二、问答题：201、怎样处理电路中接地的问题？若多种地之间应当怎样隔离？在进行 PCB 设计时，怎么处理多种地连接在一起对电路的干扰？2、功率场效应管（MOS FET）分为哪两类？均有什么区别？它在开关电源和功率电子线路中均有什么用途？在实际使用功率场效应管的过程中需要注意些什么问题？ 三、简答题：301、请简述基本运算电路的分类和有关作用，并画出对应的简图。 2、如下是开关电源的两种工作示意图，请简单描述其变换类型、工作原理和工作过程： 图一 图二四、综合题：40请简述如下电路的功能、工作原理及每个元器件的用途（TL431 为 2.5V 的基准电压源），若要让电路实现如下功能：6.0V＜VDD＜7.1V 时，亮 1 个 LED；7.1V＜VDD＜7.4V 时，亮 2 个 LED；7.4V＜VDD＜7.7V 时，亮 3 个 LED；7.7V＜VDD＜8.4V 时，亮 4 个 LED，电路中 R7、R8、R9 的阻值分别为多少？请写出简单的计算思绪和过程。电子设计工程师认证综合知识考试模拟试题 一、是非题（每题 1.5 分，共 24 分）1、（ ）变容二极管正常工作时，应加正向电压。 2、（ ）TTL 门电路的原则高电平为+12V。 3、（ ）一般，电容器的品质原因（Q 值）要高于电感器。4、（ ）信号源的输出电阻应当大一点好，如此可增大它的带载能力。5、（ ）模拟示波器中，不管是持续扫描还是触发扫描，扫描信号都应与被测信号同步。6、（ ）要测量某一放大器或网络的幅频特性，应选用频谱分析仪作为测量仪器。7、（ ）可以直接购置到 100PF、1100PF 的电容器。8、( ) 在相似条件下,双端输出差动放大器的电压增益要比单端输出差动放大器的电压增益高一倍。9、( ) 只要工作点合适，被晶体管放大器放大的信号就不会失真。10、( ) 交流市电供电的直流稳压电源电路中，整流后的滤波电容器的容量一般为几微法拉。11、( ) 对 40Hz ~ 5kHz 的音频信号作 A/D 转换时，A/D 转换芯片的转换时间至少不应不不小于 100μs。12、（ ）单片机作串行通信时，其波特率有固定与可变两种方式。13、( ) 电压表的输入电阻应愈大愈好。14、（ ）与非门的一种输入端为低电平时，其输出端总为低电平，而与其他输入端的状态无关。15、（ ）在高速脉冲作用时，一般晶体二极管也许会失去单向导电性能。16、（ ）Flash 存储芯片是属于可以直接在线迅速写入与读出的存储器。 二、...
