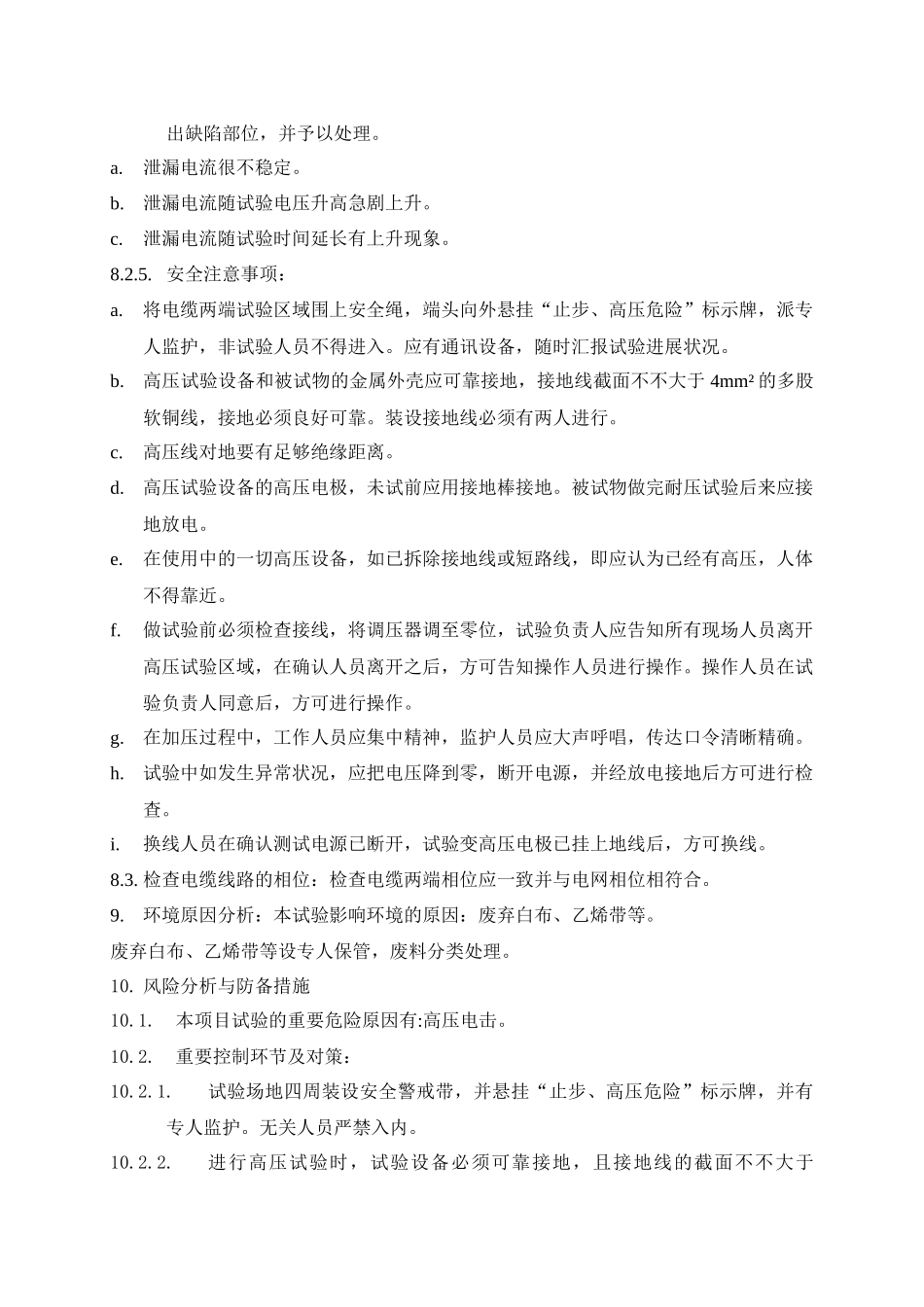

1.目的：为了保证*电厂二期工程（2×900MW）#6 标段电力电缆设备安装的施工质量，检查电力电缆设备和安装质量符合有关规程规定，保证电力电缆安全投运。2.合用范围：合用于**电厂二期工程（2×900MW）#6 标段电力电缆交接试验。3.编制根据：3.1. SIEMENS 施工图纸及安装手册3.2. 《电力建设安全工作规程》（火力发电厂部分）3.3. 《电气装置安装工程电气设备交接试验原则》（GB50150—91）4.试验项目：4.1. 测量绝缘电阻4.2. 直流耐压试验及泄漏电流测量4.3. 检查电缆线路的相位5.试验人员：5.1. 试验负责人 1 名5.2. 试验人员 3 名6.试验条件：6.1. 电缆施工完毕。6.2. 现场已经做好安全措施。6.3. 现场照明条件良好。6.4. 现场通讯畅通。7.试验方案：见附图一。8.试验措施：8.1. 测量绝缘电阻8.1.1. 试验接线：将测试相接入兆欧表，非测试相接地。8.1.2. 试验仪器：2500V 兆欧表。8.1.3. 试验环节：a.找出电缆两端头，确认电缆两端相位对应。b.分别测量线芯对其他线芯及地的绝缘电阻。c.将电缆对地充足放电，时间不不大于 5 分钟。8.1.4. 安全注意事项：用兆欧表测定绝缘电阻时，被试物要确实与电源断开，试验中要防止与人体接触，试验后被试物必须充足放电，时间不不大于 5 分钟。8.2. 直流耐压试验及泄漏电流测量8.2.1. 试验接线：按试验仪器的规定接线。8.2.2. 试验仪器：直流高压发生器。8.2.3. 试验环节：a.10kV 电缆试验电压为 35kV，3kV 电缆试验电压为 15kV，试验时间均为 15 分钟。b.检查试验接线对的无误。c.告知电缆对端监护人员开始试验，并要得到监护人员明确答复。d.测量试前绝缘电阻。e.分 4 个阶段升到试验电压，每阶段停留 1 分钟，记录泄漏电流。f.升到试验电压后，停留 15 分钟，再次记录泄漏电流。g.降下电压，断开电源，将电缆充足放电。h.测试试后绝缘电阻，将电缆充足放电。i.更换接线，依次做其他各相试验。j.试验完毕，将电缆充足放电，时间不不大于 15 分钟。k.登记表格：直流耐压试验测试方式试验电压试验时间泄漏电流试验结论A-B、C、G15 分钟B-A、C、G15 分钟C-A、B、G15 分钟泄漏电流测量 电压电流A-B、C、GB-A、C、GC-A、B、G8.2.4. 数据分析：电缆的泄漏电流具有下列状况之一者，电缆绝缘也许有缺陷，应找出缺陷部位，并予以处理。a.泄漏电流很不稳定。b.泄漏电流随试验电压升高急剧上升。c.泄漏电流随试验时间延长有上升现象。8.2.5. 安全注意事项：a.将...
