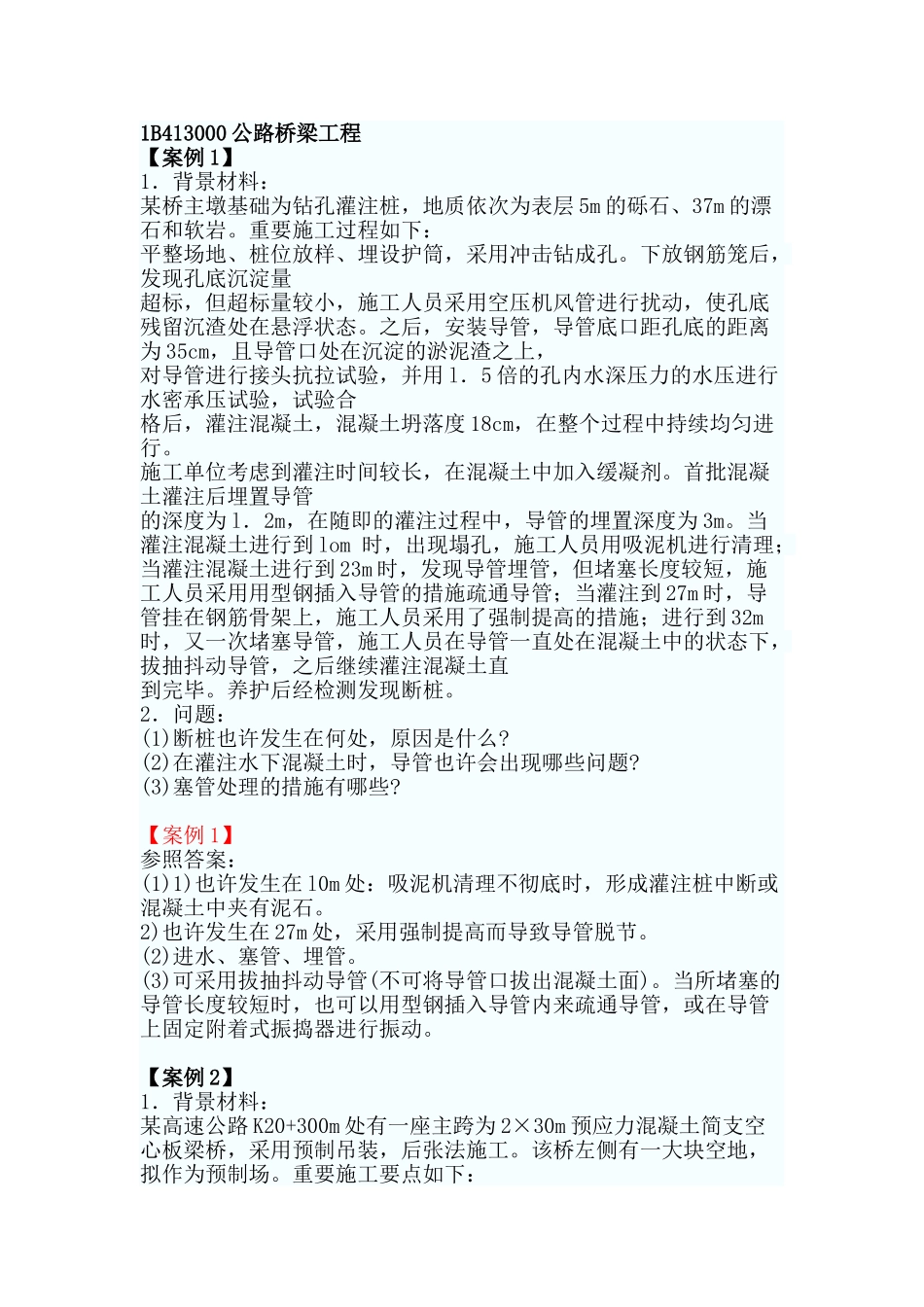

1B413000 公路桥梁工程 【案例 1】 1．背景材料： 某桥主墩基础为钻孔灌注桩，地质依次为表层 5m 的砾石、37m 的漂石和软岩。重要施工过程如下： 平整场地、桩位放样、埋设护筒，采用冲击钻成孔。下放钢筋笼后，发现孔底沉淀量 超标，但超标量较小，施工人员采用空压机风管进行扰动，使孔底残留沉渣处在悬浮状态。之后，安装导管，导管底口距孔底的距离为 35cm，且导管口处在沉淀的淤泥渣之上， 对导管进行接头抗拉试验，并用 l．5 倍的孔内水深压力的水压进行水密承压试验，试验合 格后，灌注混凝土，混凝土坍落度 18cm，在整个过程中持续均匀进行。 施工单位考虑到灌注时间较长，在混凝土中加入缓凝剂。首批混凝土灌注后埋置导管 的深度为 l．2m，在随即的灌注过程中，导管的埋置深度为 3m。当灌注混凝土进行到 lom 时，出现塌孔，施工人员用吸泥机进行清理；当灌注混凝土进行到 23m 时，发现导管埋管，但堵塞长度较短，施工人员采用用型钢插入导管的措施疏通导管；当灌注到 27m 时，导管挂在钢筋骨架上，施工人员采用了强制提高的措施；进行到 32m时，又一次堵塞导管，施工人员在导管一直处在混凝土中的状态下，拔抽抖动导管，之后继续灌注混凝土直 到完毕。养护后经检测发现断桩。 2．问题： (1)断桩也许发生在何处，原因是什么? (2)在灌注水下混凝土时，导管也许会出现哪些问题? (3)塞管处理的措施有哪些?【案例 1】 参照答案： (1)1)也许发生在 l0m 处：吸泥机清理不彻底时，形成灌注桩中断或混凝土中夹有泥石。 2)也许发生在 27m 处，采用强制提高而导致导管脱节。 (2)进水、塞管、埋管。 (3)可采用拔抽抖动导管(不可将导管口拔出混凝土面)。当所堵塞的导管长度较短时，也可以用型钢插入导管内来疏通导管，或在导管上固定附着式振捣器进行振动。 【案例 2】 1．背景材料： 某高速公路 K20+300m 处有一座主跨为 2×30m 预应力混凝土简支空心板梁桥，采用预制吊装，后张法施工。该桥左侧有一大块空地，拟作为预制场。重要施工要点如下： (1)制作台座。在预制场地上放出台座大样，平整压实后现浇 20cm厚 C20 混凝土，台座上铺钢板底模； (2)外模采用已经使用过的同尺寸板梁的定型钢模板，内模采用木模外包镀锌薄钢板。所有模板试拼合格。 (3)在台座上制作钢筋骨架，并按规定系好钢筋保护层垫块，在钢筋骨架制作过程中将波纹管按设计坐标固定在钢筋骨架上。 (4)设锚垫块后，先安装端...
