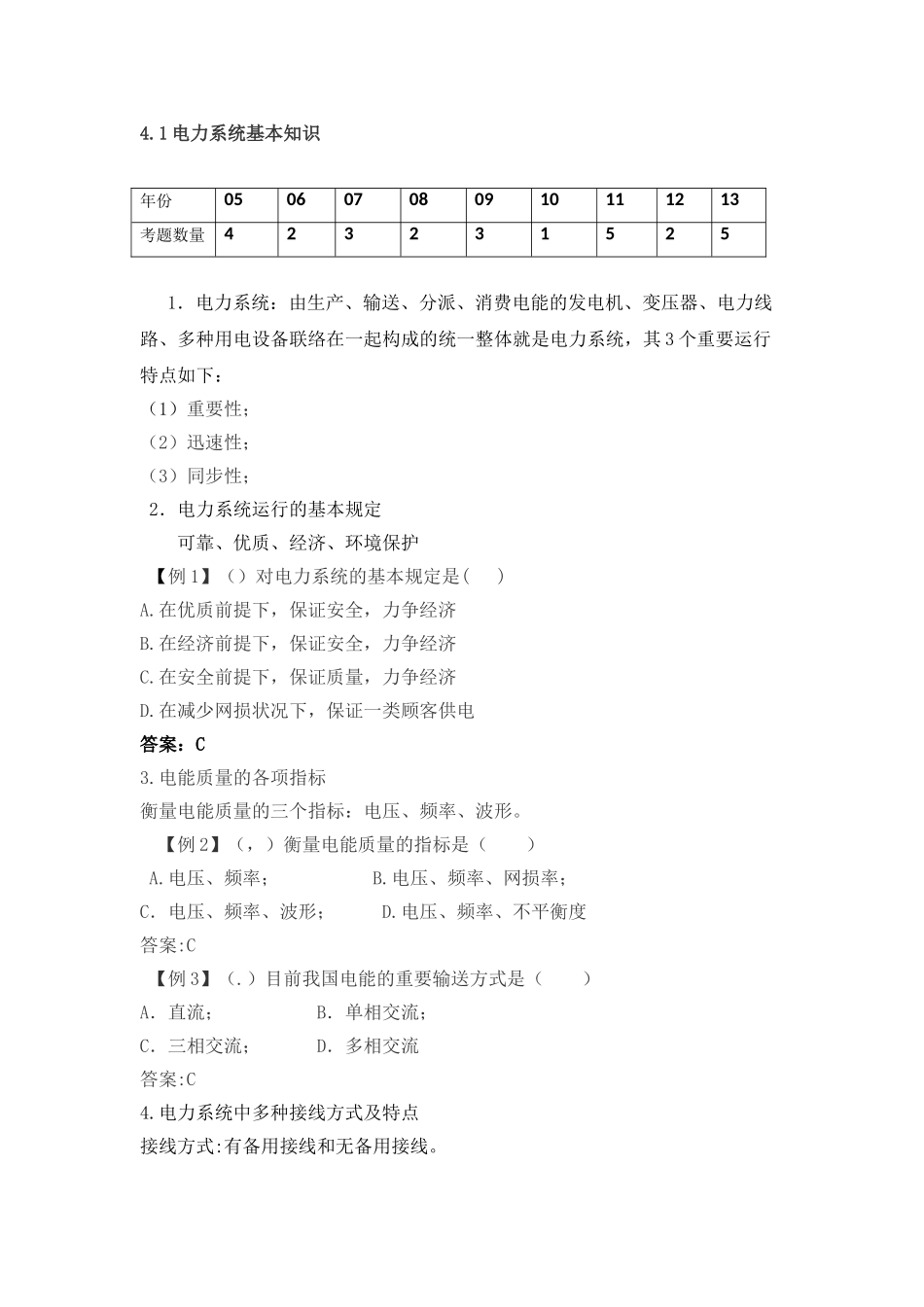

4.1 电力系统基本知识年份05 06 07 08 09 10 11 1213考题数量4 2 3 2 3 1 5 25 1．电力系统：由生产、输送、分派、消费电能的发电机、变压器、电力线路、多种用电设备联络在一起构成的统一整体就是电力系统，其 3 个重要运行特点如下： （1）重要性； （2）迅速性；（3）同步性； 2．电力系统运行的基本规定可靠、优质、经济、环境保护 【例 1】（）对电力系统的基本规定是( )A.在优质前提下，保证安全，力争经济 B.在经济前提下，保证安全，力争经济C.在安全前提下，保证质量，力争经济D.在减少网损状况下，保证一类顾客供电答案：C3.电能质量的各项指标衡量电能质量的三个指标：电压、频率、波形。 【例 2】（，）衡量电能质量的指标是（ ） A.电压、频率； B.电压、频率、网损率；C．电压、频率、波形； D.电压、频率、不平衡度答案:C 【例 3】（.）目前我国电能的重要输送方式是（ ）A．直流； B．单相交流；C．三相交流； D．多相交流答案:C 4.电力系统中多种接线方式及特点接线方式:有备用接线和无备用接线。1)无备用接线长处：简单，经济，运行以便。缺陷：供电可靠性差。2)有备用接线：长处：提高供电可靠性，电压质量高。缺陷：不够经济。5. 我国规定的网络额定电压与发电机、变压器等器件的额定电压【例4】() 电力系统接线如下图，各级电网的额定电压示于图中，发电机，变压器，T1,T2,T3,T4 额定电压分别为：（A）G:10.5KV, T1:10.5/363KV, T2:363/121KV, T3:330/242KV, T4:110/35KV（B）G:10KV, T1:10/363KV, T2:330/121KV, T3:330/242KV, T4:110/35KV（C）G:10.5KV, T1:10.5/363KV, T2:330/121KV, T3:330/242KV, T4:110/38.5KV（D）G:10KV, T1:10.5/330KV, T2:330/220KV, T3:330/110KV, T4:110/35KV答案：C解析：根据我国制定的电压在1kV以上电气设备的国标可得，发电机的电压为。 变压器T1：一次侧与发电机相连，额定电压为发电机的额定电压10.5kV，二次侧额定电压为；变压器T2：一次侧额定电压为，二次侧与电网相连额定电压为； 变压器T3：一次侧额定电压为，二次侧额定电压为；变压器T4：一次侧与电网相连额定电压为，二次侧额定电压为；【例 5】 （）有一台双绕组变压器电压比为(110±2×2.5% )kV/11kV，分接头实际接于 2.5%挡，其额定电压比为( )。 A.110/10 B.110(1+)／11 C.110/11 D.110(1+／10.5答案：C解析：变压器的额定电压比是指其主抽头额定电压之比...
