碎片内容

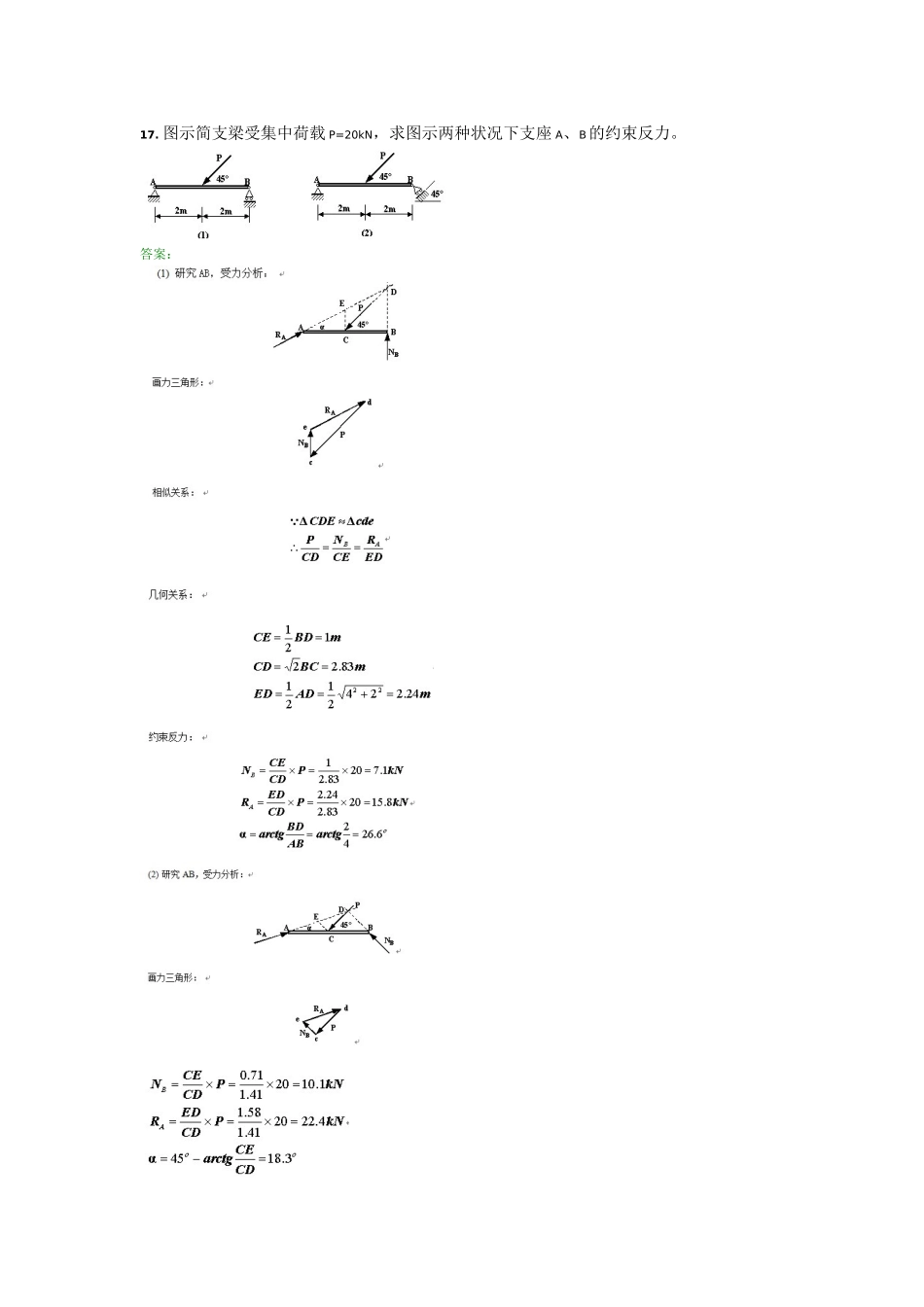

图示简支梁受集中荷载 P=20kN，求图示两种状况下支座 A、B的约束反力
四连杆机构 OABO1在图示位置平衡，已知 OA=40cm，O1B=60cm，作用在曲柄 OA上的力偶矩大小为 m1=1N
m，不计杆重；求力偶矩 m2的大小及连杆 AB所受的力
等截面转动轴的转速 n=150r/min,由 A 转输入功率 NA=8Kw, 由 B、C、D 各轮输出功率分别 为 NB=3kW ， NC=1kW ， ND=4kW
已 知 轴 的 许 用 剪 应 力 τ]=60MPa ， 剪 力 弹 性 模 量G=80GPaθ]=20/m
规定首先安排各轮的位置，然后绘出传动轴的扭矩图，并确定轴的直径
答案：四轮各位置如图，轮应放在轴的中间位置，轮输入的扭矩由该轮的两侧分担，不会使轴的某段承担输入的所有扭矩
根据功率转化为扭矩关系， A、B、C、D 各点的扭矩
