2025年CAD教案全套教学内容

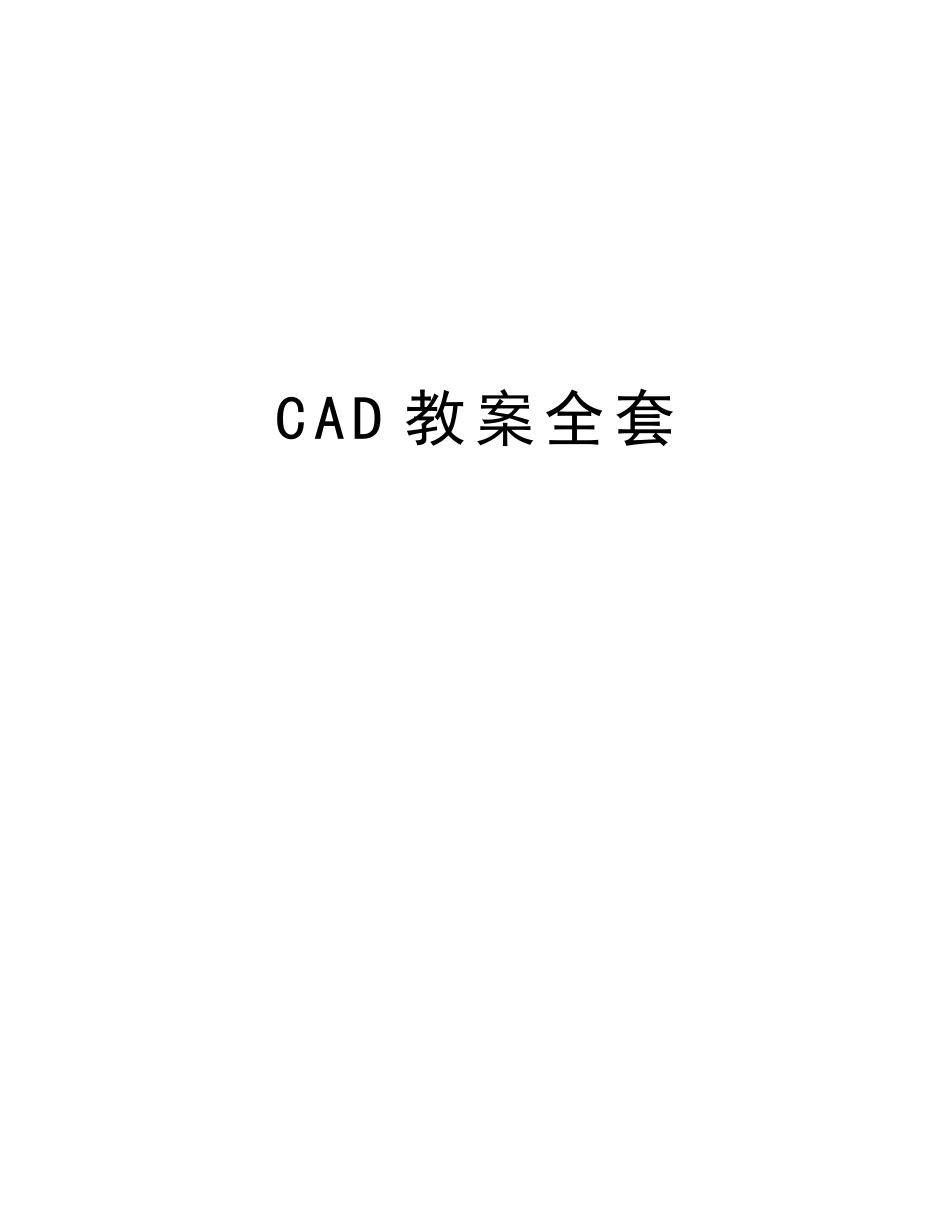

2025年CAD教案全套教学内容_第1页
1/45

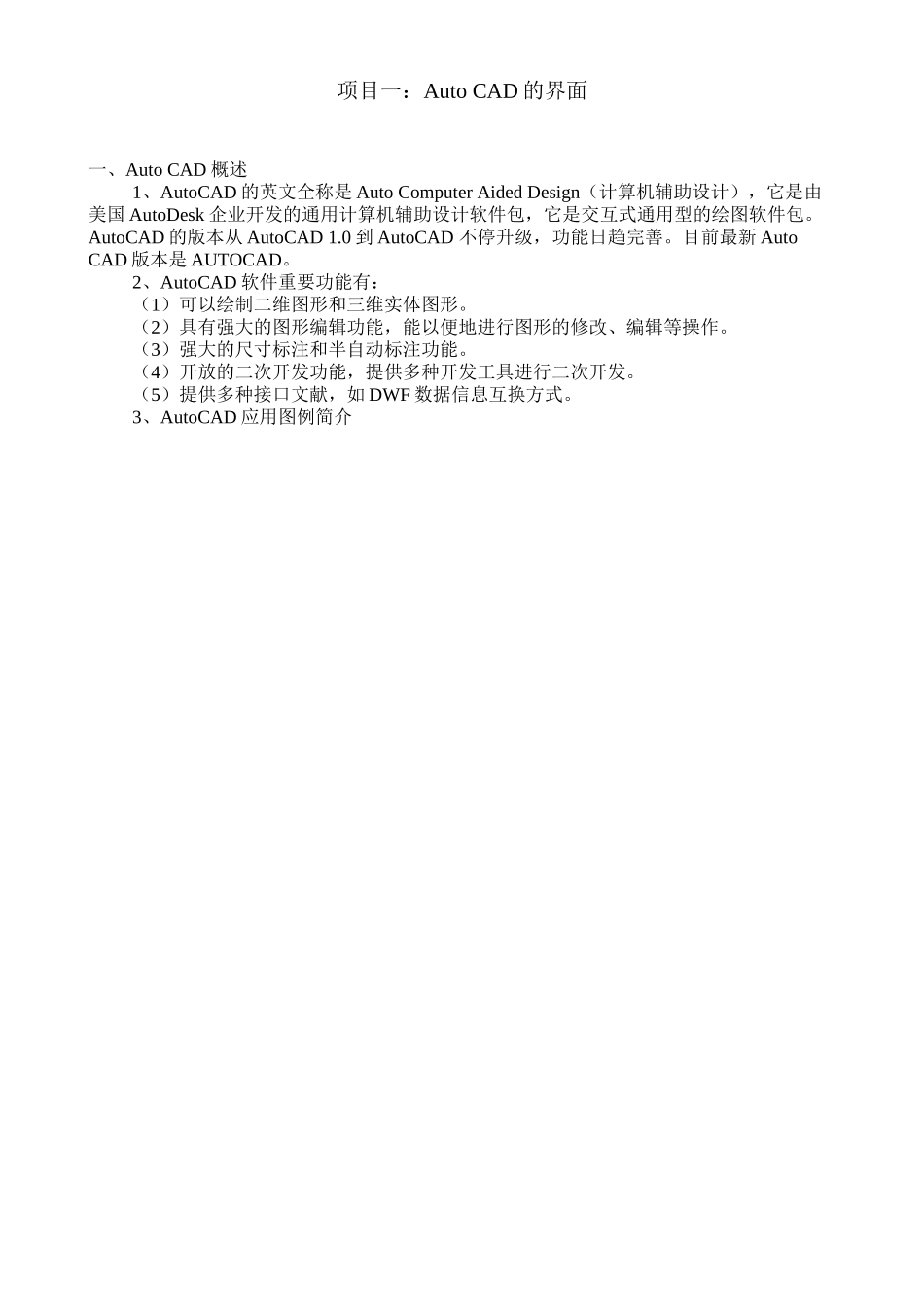

2025年CAD教案全套教学内容_第2页
2/45

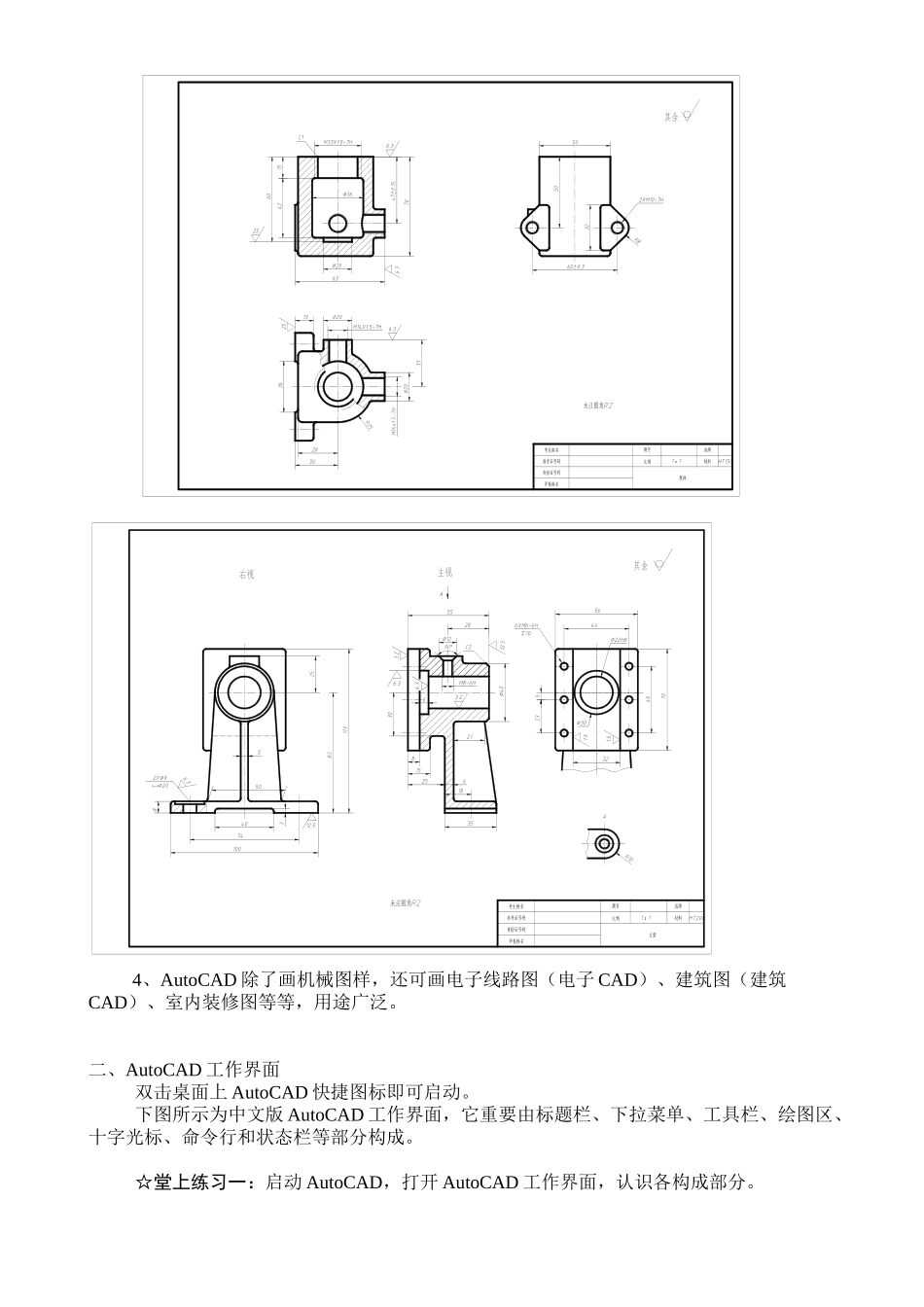

2025年CAD教案全套教学内容_第3页
3/45
CAD 教案全套项目一:Auto CAD 的界面一、Auto CAD 概述1、AutoCAD 的英文全称是 Auto Computer Aided Design(计算机辅助设计),它是由美国 AutoDesk 企业开发的通用计算机辅助设计软件包,它是交互式通用型的绘图软件包。AutoCAD 的版本从 AutoCAD 1.0 到 AutoCAD 不停升级,功能日趋完善。目前最新 Auto CAD 版本是 AUTOCAD。2、AutoCAD 软件重要功能有:(1)可以绘制二维图形和三维实体图形。(2)具有强大的图形编辑功能,能以便地进行图形的修改、编辑等操作。(3)强大的尺寸标注和半自动标注功能。(4)开放的二次开发功能,提供多种开发工具进行二次开发。(5)提供多种接口文献,如 DWF 数据信息互换方式。3、AutoCAD 应用图例简介 4、AutoCAD 除了画机械图样,还可画电子线路图(电子 CAD)、建筑图(建筑CAD)、室内装修图等等,用途广泛。二、AutoCAD 工作界面双击桌面上 AutoCAD 快捷图标即可启动。下图所示为中文版 AutoCAD 工作界面,它重要由标题栏、下拉菜单、工具栏、绘图区、十字光标、命令行和状态栏等部分构成。☆堂上练习一:启动 AutoCAD,打开 AutoCAD 工作界面,认识各构成部分。1、标题栏 标题栏中显示的是目前图形文献的名称。如中文版 AutoCAD 默认的文献名为 “Drawing1.dwg”。标题栏右上角有 3 个按钮,可分别对 AutoCAD 窗口进行最小化、正常化和关闭操作。2、菜单栏 通过单击下拉菜单的子菜单中的任一命令,即可完毕该命令的操作。3、工具栏工具栏是 AutoCAD 提供的又一输入命令和执行命令的措施。它包括了许多功能不一样的图标按钮,只需单击某个按钮,即可执行对应的操作。调用工具栏:在绘图时需要调用其他的工具栏,但工作界面中又没有该工具栏时,就需要对工具栏进行调用。措施(1):选择【视图】|【工具栏】命令。措施(2“”):使光标靠近 工具栏 ,按右键打开快捷菜单进行选用。常用工具栏如下:(1)原则工具栏:原则工具栏重要用于管理图形文献和进行一般的图形编辑操作。(2)绘图工具栏: 绘图工具栏中的按钮重要用于绘制多种常用图形。(3)修改工具栏:修改工具栏中的各命令按钮重要用于修改已绘制的图形。(4)对象特性工具栏在 AutoCAD 的“对象特性”工具栏中,可以查看和修改选定实体的颜色、线型、线宽、图层等特性。 (5)对象捕捉工具栏:画图时,对特殊几何位置的精确拾取。(6)尺寸标注工具栏:用于标注图形尺寸。☆堂上练...
