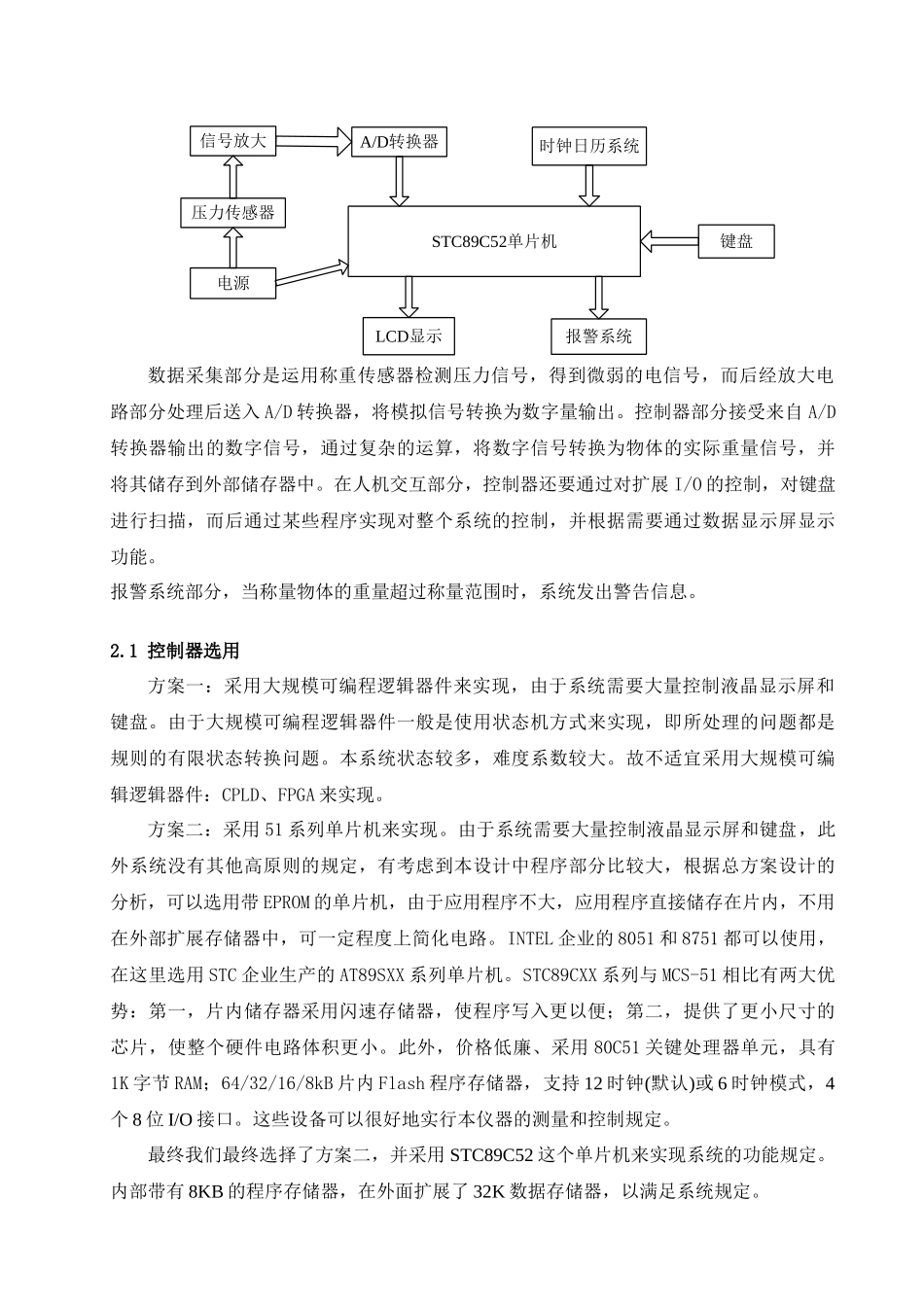

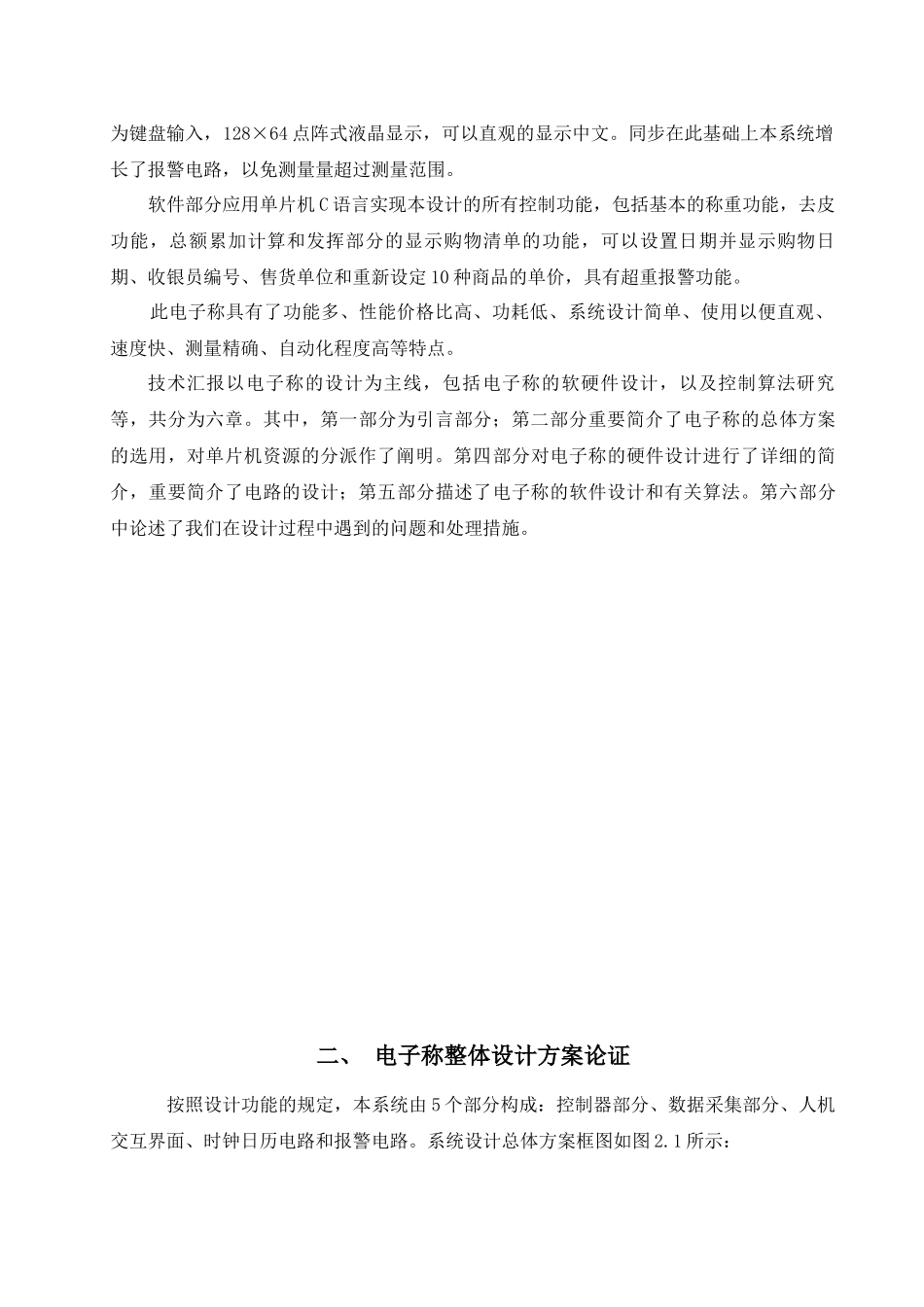

实用电子称（A） 设 计 报 告 学院： 参赛队员： 指导老师：一、 引言 （摘要） 为满足实用电子称的规定，通过对各个单元电路方案的比较论证及确定。 本系统采用单片机 STC89C52 为控制关键，实现电子称的基本控制功能。系统的硬件部分基本包括最小系统板、数据采集、人机交互界面三大部分。最小系统部分重要是扩展了外部数据存储器，数据采集部分由压力传感器、信号处理部分和 A/D 转换部分构成。人机界面部分为键盘输入，128×64 点阵式液晶显示，可以直观的显示中文。同步在此基础上本系统增长了报警电路，以免测量量超过测量范围。 软件部分应用单片机 C 语言实现本设计的所有控制功能，包括基本的称重功能，去皮功能，总额累加计算和发挥部分的显示购物清单的功能，可以设置日期并显示购物日期、收银员编号、售货单位和重新设定 10 种商品的单价，具有超重报警功能。 此电子称具有了功能多、性能价格比高、功耗低、系统设计简单、使用以便直观、速度快、测量精确、自动化程度高等特点。技术汇报以电子称的设计为主线，包括电子称的软硬件设计，以及控制算法研究等，共分为六章。其中，第一部分为引言部分；第二部分重要简介了电子称的总体方案的选用，对单片机资源的分派作了阐明。第四部分对电子称的硬件设计进行了详细的简介，重要简介了电路的设计；第五部分描述了电子称的软件设计和有关算法。第六部分中论述了我们在设计过程中遇到的问题和处理措施。二、 电子称整体设计方案论证 按照设计功能的规定，本系统由 5 个部分构成：控制器部分、数据采集部分、人机交互界面、时钟日历电路和报警电路。系统设计总体方案框图如图 2.1 所示： 数据采集部分是运用称重传感器检测压力信号，得到微弱的电信号，而后经放大电路部分处理后送入 A/D 转换器，将模拟信号转换为数字量输出。控制器部分接受来自 A/D转换器输出的数字信号，通过复杂的运算，将数字信号转换为物体的实际重量信号，并将其储存到外部储存器中。在人机交互部分，控制器还要通过对扩展 I/O 的控制，对键盘进行扫描，而后通过某些程序实现对整个系统的控制，并根据需要通过数据显示屏显示功能。报警系统部分，当称量物体的重量超过称量范围时，系统发出警告信息。2.1 控制器选用方案一：采用大规模可编程逻辑器件来实现，由于系统需要大量控制液晶显示屏和键盘。由于大规模可编程逻辑器件一般是使用状态机方式来实现，即所处理的问题都是规则...
