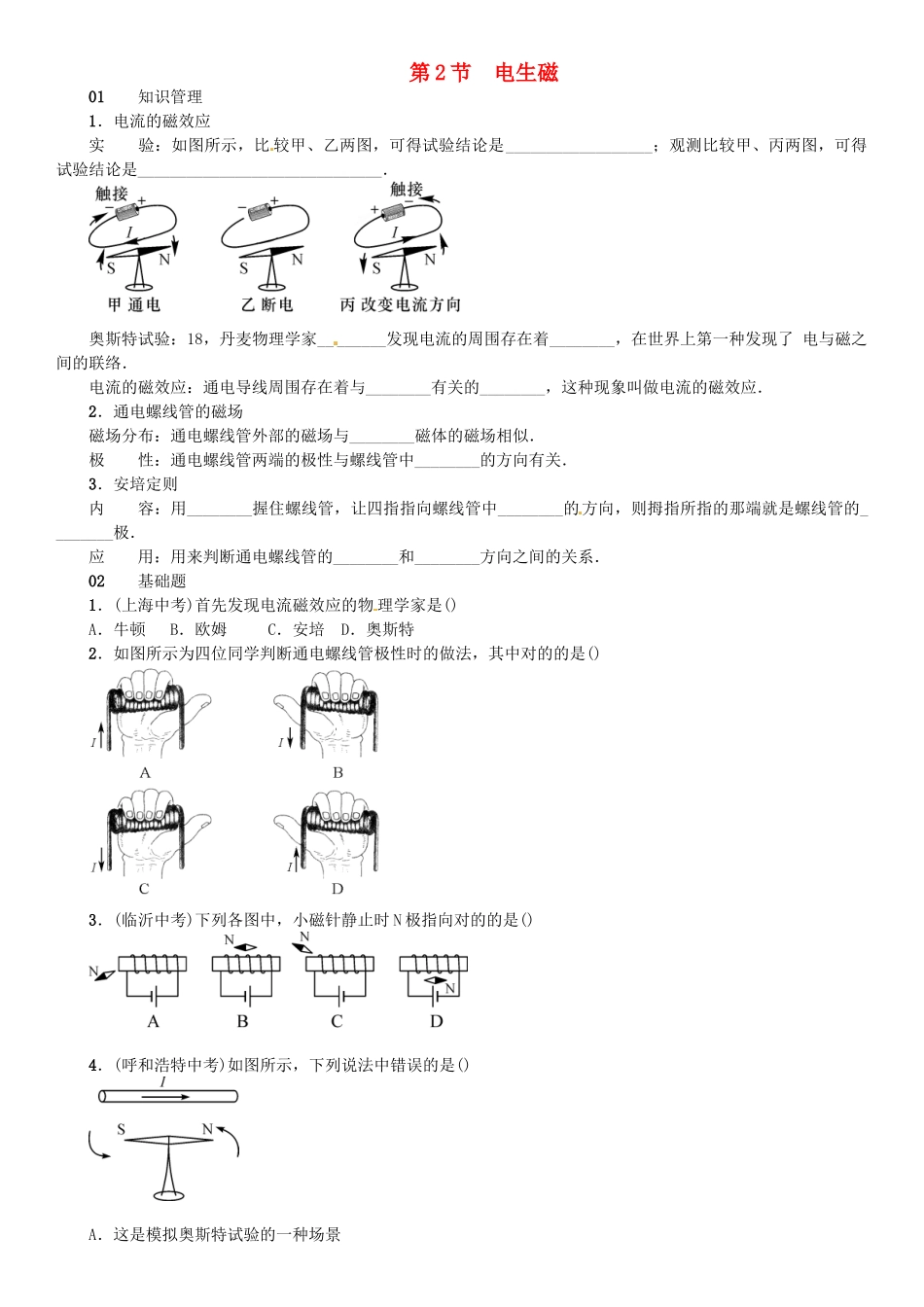

第 2 节 电生磁01 知识管理1．电流的磁效应实 验：如图所示，比 较甲、乙两图，可得试验结论是__________________；观测比较甲、丙两图，可得试验结论是______________________________．奥斯特试验：18，丹麦物理学家__ ______发现电流的周围存在着________，在世界上第一种发现了 电与磁之间的联络．电流的磁效应：通电导线周围存在着与________有关的________，这种现象叫做电流的磁效应．2．通电螺线管的磁场磁场分布：通电螺线管外部的磁场与________磁体的磁场相似．极 性：通电螺线管两端的极性与螺线管中________的方向有关．3．安培定则内 容：用________握住螺线管，让四指指向螺线管中________的方向，则拇指所指的那端就是螺线管的________极．应 用：用来判断通电螺线管的________和________方向之间的关系．02 基础题1．(上海中考)首先发现电流磁效应的物 理学家是()A．牛顿 B．欧姆 C．安培 D．奥斯特2．如图所示为四位同学判断通电螺线管极性时的做法，其中对的的是()3．(临沂中考)下列各图中，小磁针静止时 N 极指向对的的是()4．(呼和浩特中考)如图所示，下列说法中错误的是()A．这是模拟奥斯特试验的一种场景B．图示试验阐明了通电导线周围存在磁场C．将电池正负极对调后，重新闭合电路，小磁针偏转方向变化D 将图中导线断开，小磁针 N 极将指向地磁的北极5．如图甲所示，把小磁针放在桌面上，将一根直导线平行架在静止的小磁针上方，当导线中有电流通过时，小磁针就会发生偏转，最早发现这一现象的是________．如图乙所示的电磁铁，当开关闭合后，电磁铁的左端是________(填“N”或“S”)极．6．通电螺线管外部的磁场和________磁体外部的磁场同样，它的两端分别是________极、________极．当变化螺线管中的电流方向时，螺线管的两磁极________．7．如图为通电螺线管与小磁针静止时的情景，请在图中标出电流方向和小磁针的磁极．03 中等题8．18，安培在科学院的例会上做了一种小试验，引起了到会科学家的爱好．如图所示，把螺线管沿东西方向水平悬挂起来，然后给导线通电，会发生的现象是 ()A．通电螺线管仍保持原位置静止B．通电螺线管转动，直至 A 指向南，B 指向北C．通电螺线管转动，直至 A 指向北，B 指向南D．通电螺线管能在任意位置静止 第 8 题图 第 9 题图9．如图所示，螺线管内放一枚小磁针，当开关 S 闭合后，小磁针的北极指向将()A．不动 B．向外转 90° C．向里转 90°...
