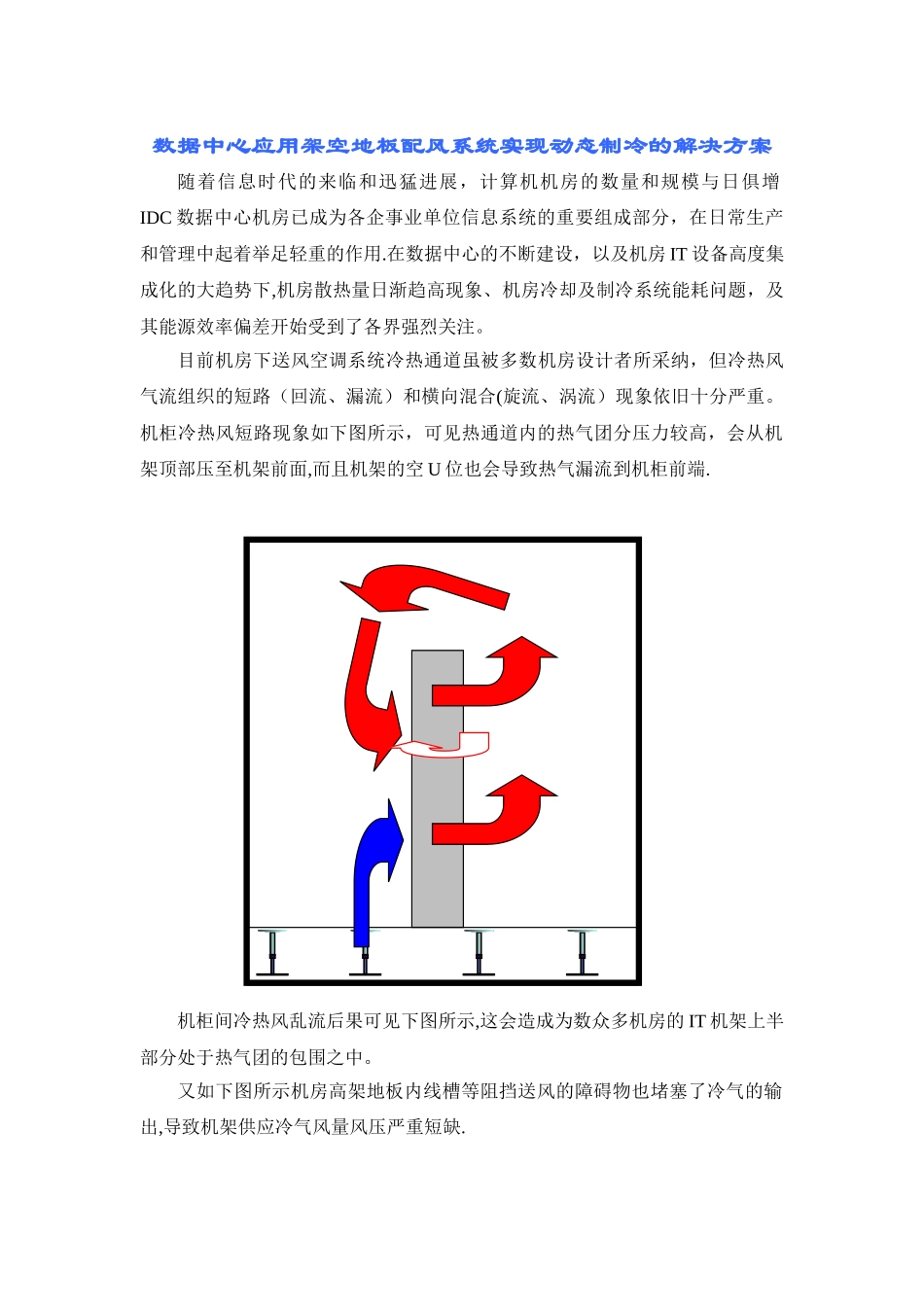

数据中心应用架空地板配风系统实现动态制冷的解决方案随着信息时代的来临和迅猛进展,计算机机房的数量和规模与日俱增IDC 数据中心机房已成为各企事业单位信息系统的重要组成部分,在日常生产和管理中起着举足轻重的作用.在数据中心的不断建设,以及机房 IT 设备高度集成化的大趋势下,机房散热量日渐趋高现象、机房冷却及制冷系统能耗问题,及其能源效率偏差开始受到了各界强烈关注。目前机房下送风空调系统冷热通道虽被多数机房设计者所采纳,但冷热风气流组织的短路(回流、漏流)和横向混合(旋流、涡流)现象依旧十分严重。机柜冷热风短路现象如下图所示,可见热通道内的热气团分压力较高,会从机架顶部压至机架前面,而且机架的空 U 位也会导致热气漏流到机柜前端.机柜间冷热风乱流后果可见下图所示,这会造成为数众多机房的 IT 机架上半部分处于热气团的包围之中。又如下图所示机房高架地板内线槽等阻挡送风的障碍物也堵塞了冷气的输出,导致机架供应冷气风量风压严重短缺.而机房内冷气回流和漏流主要是由于下送风机房空调为负压回风,机房中出现纵向的冷热气流短路现象均为送风侧向回风侧短路,送风流量的短路率可以达到 30~50%.气流短路造成了精密空调不得不提高标称工况制冷量 30~50%的设计余量,造成用户一次投资的巨大浪费;同时普遍出现了空调机组运行过量、机房“过度冷却”的现象,造成运行费用居高不下,这些现象在中、高密度机房中尤为明显。而且由于气流短路,空调系统输送风量有必要加大用以补充短路部分的风量(在主机增加的同时机房内风机总体输送的风量业已经相应加大),机房空调的送风机也因其 24 小时运行,造成一台空调机组中的风机每年实际耗电量并不亚于机组的压缩机电耗.近期数据中心机房行业又呈现了如下的新特点:为了更加节约 IDC 的土建、或是用户的楼宇租赁费用,一些大型化、高密度化、数据大集中的 IDC 和云计算中心越来越普及。但是高密度化服务器机房的散热问题也越来越难解决。出现的主要问题是:1。 机房不再是根据平均分布散热量 kw/m2 进行设计计算的,而是根据每机柜kw/rack 来计算散热负荷。2。 因此现有机房多数存在气流组织不理想;3。 由于服务器机柜散热量并不均匀,出现大量单个或几个机柜的局部热点;4。 高密度服务器的广泛应用使机房局部热点问题更加突出,局部温度过高;5. 由于机房空调布置的问题,机房远端、中心部位和边角部分出现局部热点;综上介绍的诸点原因,现代的...
