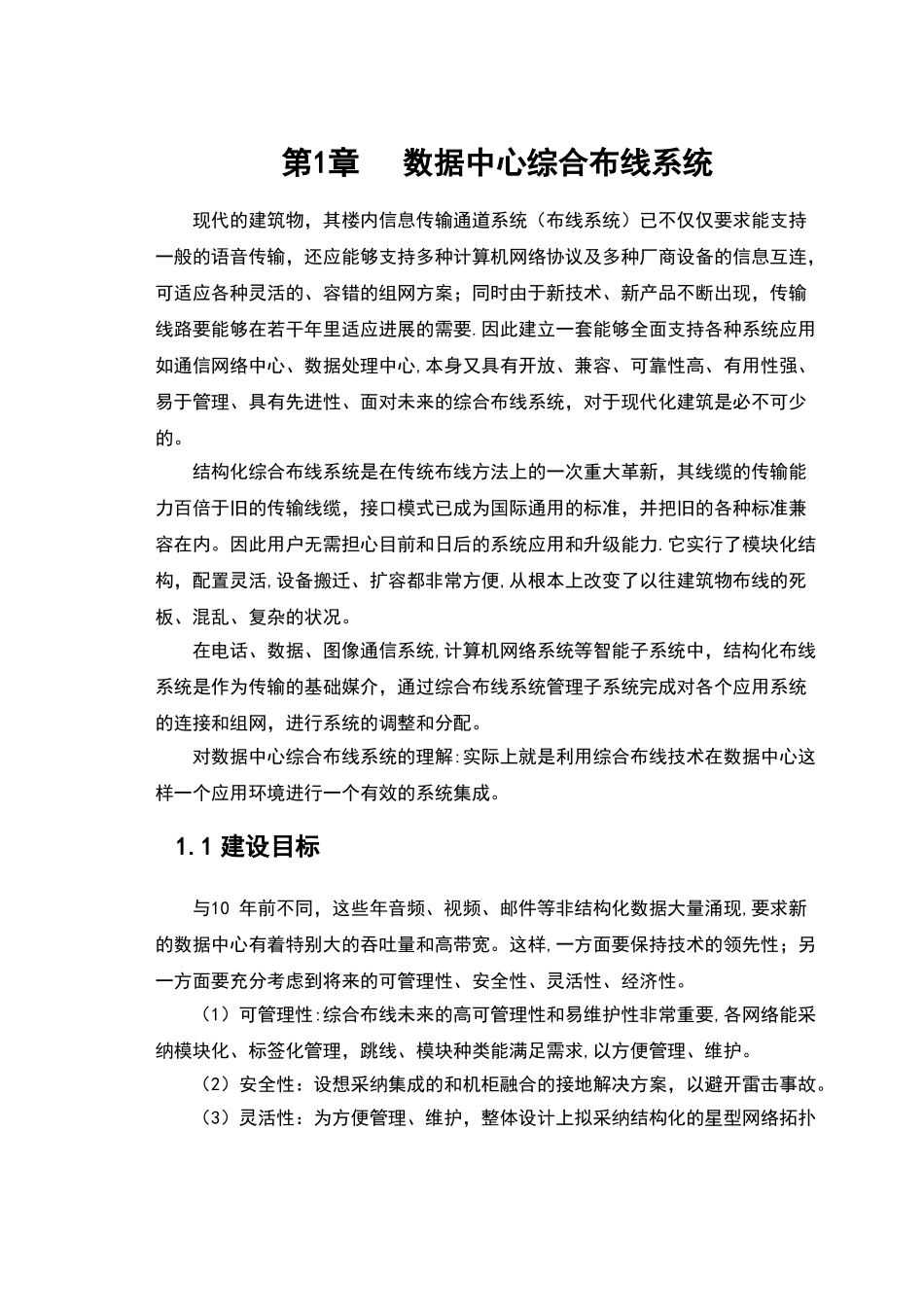

第1章数据中心综合布线系统现代的建筑物，其楼内信息传输通道系统（布线系统）已不仅仅要求能支持一般的语音传输，还应能够支持多种计算机网络协议及多种厂商设备的信息互连，可适应各种灵活的、容错的组网方案；同时由于新技术、新产品不断出现，传输线路要能够在若干年里适应进展的需要.因此建立一套能够全面支持各种系统应用如通信网络中心、数据处理中心,本身又具有开放、兼容、可靠性高、有用性强、易于管理、具有先进性、面对未来的综合布线系统，对于现代化建筑是必不可少的。结构化综合布线系统是在传统布线方法上的一次重大革新，其线缆的传输能力百倍于旧的传输线缆，接口模式已成为国际通用的标准，并把旧的各种标准兼容在内。因此用户无需担心目前和日后的系统应用和升级能力.它实行了模块化结构，配置灵活,设备搬迁、扩容都非常方便,从根本上改变了以往建筑物布线的死板、混乱、复杂的状况。在电话、数据、图像通信系统,计算机网络系统等智能子系统中，结构化布线系统是作为传输的基础媒介，通过综合布线系统管理子系统完成对各个应用系统的连接和组网，进行系统的调整和分配。对数据中心综合布线系统的理解:实际上就是利用综合布线技术在数据中心这样一个应用环境进行一个有效的系统集成。1.1 建设目标与10 年前不同，这些年音频、视频、邮件等非结构化数据大量涌现,要求新的数据中心有着特别大的吞吐量和高带宽。这样,一方面要保持技术的领先性；另一方面要充分考虑到将来的可管理性、安全性、灵活性、经济性。（1）可管理性:综合布线未来的高可管理性和易维护性非常重要,各网络能采纳模块化、标签化管理，跳线、模块种类能满足需求,以方便管理、维护。（2）安全性：设想采纳集成的和机柜融合的接地解决方案，以避开雷击事故。（3）灵活性：为方便管理、维护，整体设计上拟采纳结构化的星型网络拓扑结构.（4）经济性：结合铜缆和光纤,以最经济的方式满足今日的需求并支持今后的高带宽应用。1.2 设计范围本次设计针对数据中心机房的综合布线系统,包括主机房、UPS配电间、操作控制室等.1.3 参照标准GB/T 8401-1987 光纤传输特性和光学特性测试方法 GB50174-2024《电子信息系统机房设计法律规范》 ECSC72:95 建筑物与建筑群综合布线系统工程设计法律规范 ISO/IEC 11801:1995 信息技术-—用户大楼综合布线 ANSI/TIA/EIA—586-A:1995 商用楼通信布线标准 ANSI/TIA/EIA—586-A-1：1997 4 对 100Ω 布线传...
