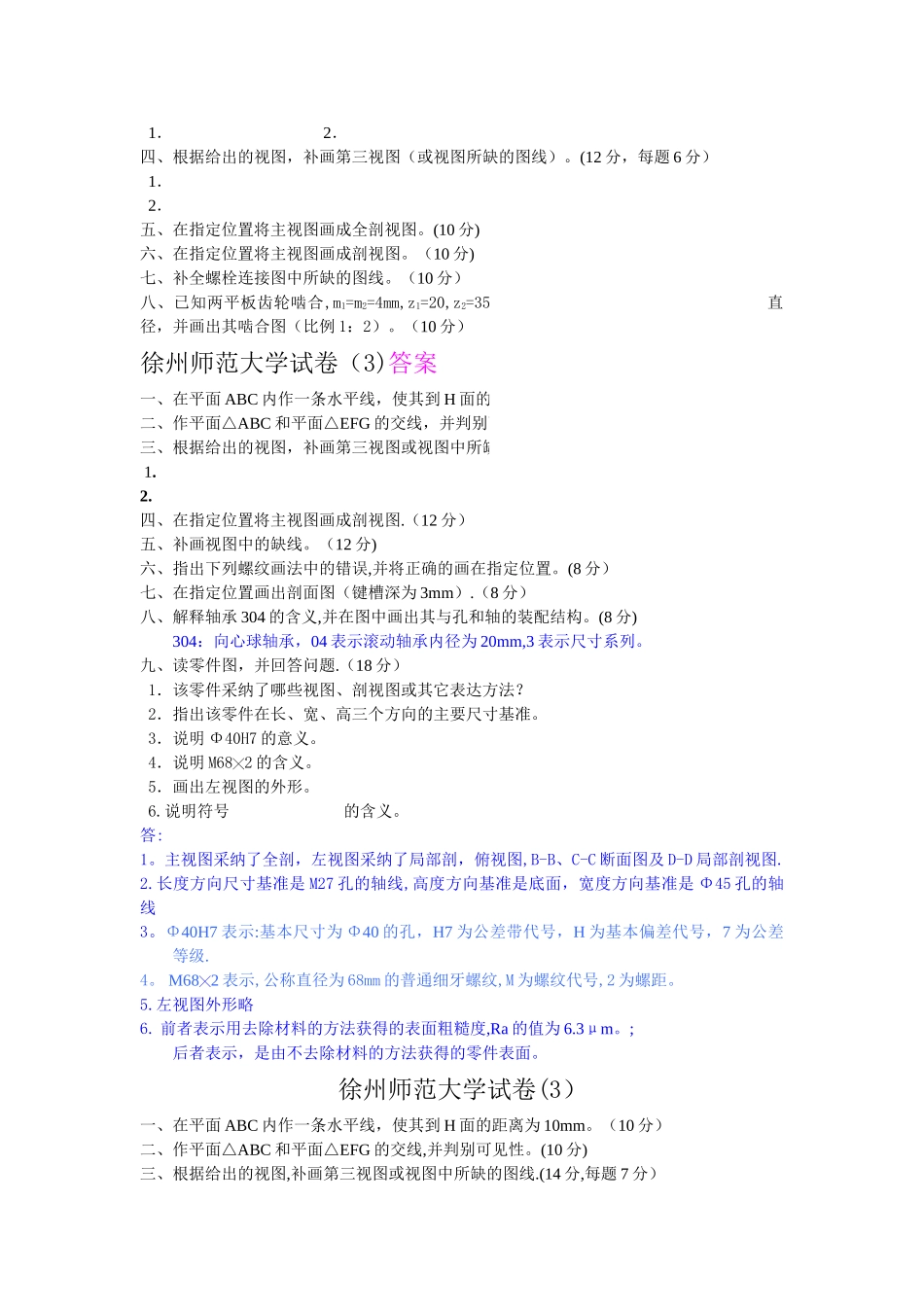

机械制图套试卷及答案_第2页
2/8

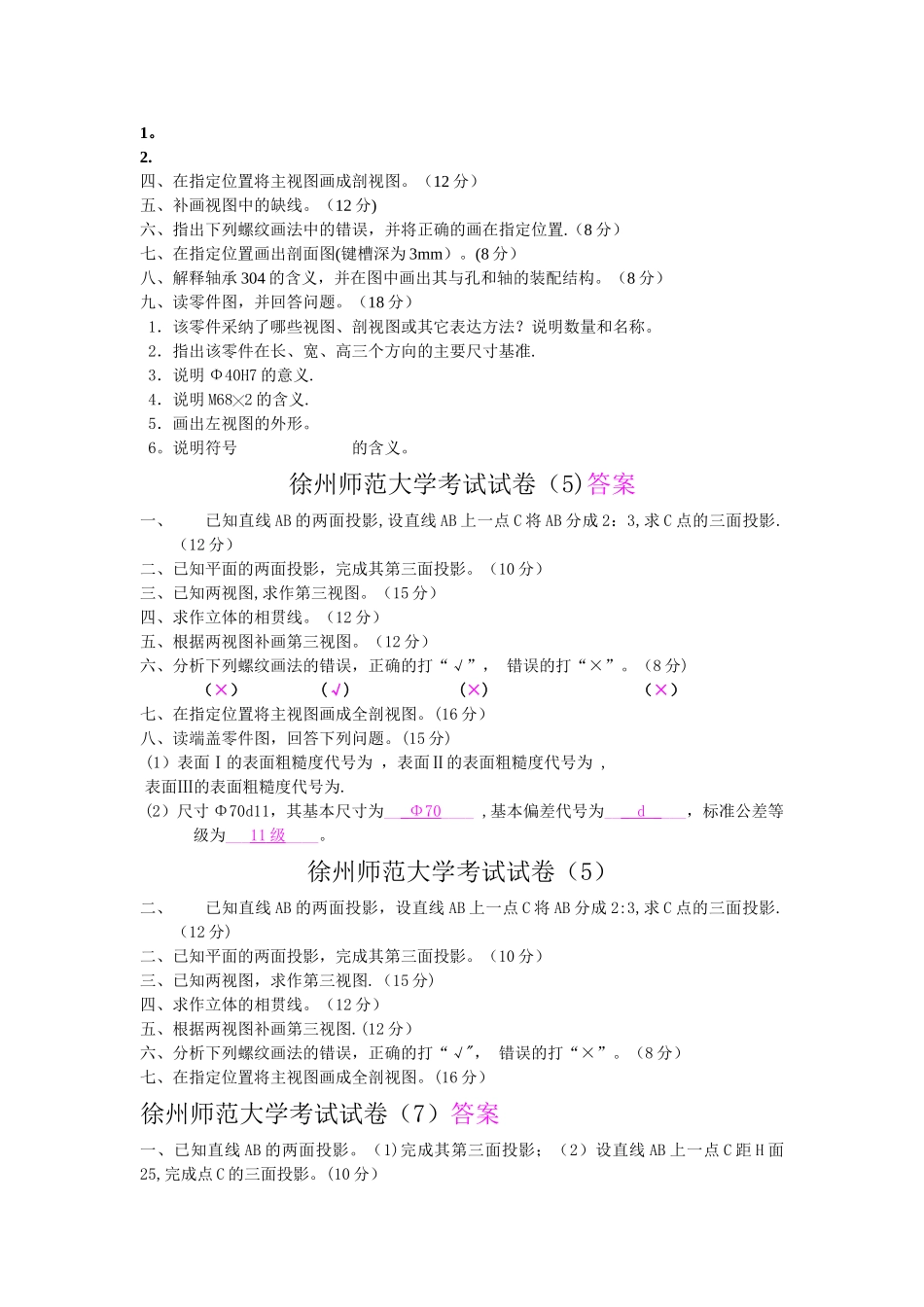

机械制图套试卷及答案_第3页
3/8
徐州师范大学考试试卷(1) 答案一、已知点 A 距 H 面为 12,距 V 面为 15,距 W 面为 10,点 B 在点 A 的左方 5,后方10,上方 8,试作 A、B 两点的三面投影。二、作平面四边形 ABCD 的投影。三、完成下列各形体的投影. 1. 2.四、根据给出的视图,补画第三视图(或视图所缺的图线)。 1. 2.五、在指定位置将主视图画成全剖视图.六、在指定位置将主视图画成剖视图。七、补全螺栓连接图中所缺的图线八、已知两平板齿轮啮合,m1=m2=4mm,z1=20,z2=35,分别计算其齿顶圆、分度圆、齿根圆直径,并画出其啮合图(比例 1:2)。九、读零件图,并回答问题.1.该零件采纳了哪些视图、剖视图和剖面图? 2.指出该零件在长、宽、高三个方向的主要尺寸基准。3.图中 G1/2"表示:螺纹,1/2”表示,是螺纹(内、外),4.Φ36H8 表示:Φ36 是,H8 是又是,H 是,8 是。5.说明符号 的含义。6。试画出主视图的外形。答案:1. 该零件采纳了哪些视图、剖视图和剖面图?说明数量和名称。该零件采纳主视图、俯视图和左视图三个视图,其中,主视图是全剖视图,左视图是局部剖视图,俯视图为半剖视图。2. 指出该零件在长、宽、高三个方向的主要尺寸基准。高方向基准是零件的底面,长度方向基准是零件上 Φ42 孔的左端面,宽度基准是宽度方向的对称线。3.图中 G1/2"表示:非螺纹密封的管 螺纹,1/2”表示 公称直径 ,是 内 螺纹(内、外),4.Φ36H8 表示:Φ36 是基本尺寸,H8 是公差带代号,其中,H 是基本偏差代号,8 是公差等级 。5.说明符号 的含义。前者表示用去除材料的方法获得的表面粗糙度,Ra 的值为 6。3μm.;后者表示,是由不去除材料的方法获得的零件表面。6.试画出主视图的外形. (图形从略)徐州师范大学考试试卷(1)二、已知点 A 距 H 面为 12,距 V 面为 15,距 W 面为 10,点 B 在点 A 的左方 5,后方 10,上方 8,试作 A、B 两点的三面投影。(10 分)二、作平面四边形 ABCD 的投影。(10 分)三、完成下列各形体的投影.(12 分,每题 6 分) 1. 2.四、根据给出的视图,补画第三视图(或视图所缺的图线)。(12 分,每题 6 分) 1. 2.五、在指定位置将主视图画成全剖视图。(10 分)六、在指定位置将主视图画成剖视图。(10 分)七、补全螺栓连接图中所缺的图线。(10 分)八、已知两平板齿轮啮合,m1=m2=4mm,z1=20,z2=35,分别计算其齿顶圆、分度圆、齿根圆...
